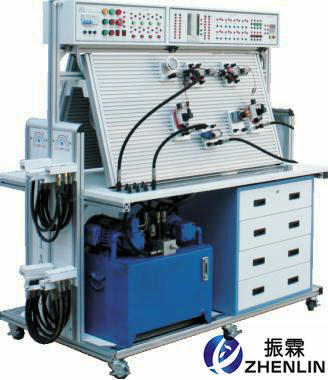

ZLD-Y50N型雙面透明液壓氣動PLC控制實驗臺
- 雙面透明液壓氣動PLC控制實驗臺是根據用戶的需求，在充分利用現有實驗設備的基礎上，而設計的別具一格的雙面組合氣動——液壓實驗臺。本實驗臺提供兩組不同的氣、液元件，同時進行各自獨立的實驗。即減低了采購成本和又節約了實驗用地，在保證具備兩組完整實驗的基礎上，有效的節約了資源，具有較高的性價比！透明液壓部分：
ZLD-Y50N型雙面透明液壓氣動PLC控制實驗臺所有的透明液壓元件均采用進口透明有機玻璃材料應現代加工工藝制作而成，可清晰直觀的觀察和了解到液壓元件的內部結構原理及液壓傳動回路的工作過程。該系統既可對單個液壓元件的結構、工作原理及性能進行教學，也可以對常見基本回路的實驗演示學習，同時也可以進行液壓系統的課程設計和畢業設計。
一、雙面透明液壓氣動PLC控制實驗臺液壓部分的主要特點：
1.實驗臺結構：主體國標40*40鋁材制作而成，表面亞銀烤漆工藝處理美觀大方，面板陽極氧化處理，為適應可擴展實驗的需要，可供兩組同學進行各自的實驗。
2.閥體材料：日本進口有機玻璃加工制成，外形尺寸和實物相當，該材料透光率93% 耐溫:-30+70度 標準:SGS/ROHS環保認證 角度:15，優良的耐熱性，力學強度好，耐侯性、耐化學藥品性能好；無化工污染環境使用十年至二十年的時間不會發黃、龜裂、變形；方便師生清晰的觀察到液壓傳動裝置的內部構造和油路。
3．電磁閥：根據電磁閥使用的特性，（電磁閥隨著工作時間的延長，溫度會逐漸升高，造成由有機玻璃制成的透明閥體產生熱效應及久而久之造成的材料局部物理特性發生改變造成泄漏的現象）海川公司的技術部設計了獨特的散熱模塊，將閥體發熱部分的溫度控制在60度以內，進而避免了由此造成的泄漏事件。
4.插接方式：閉合式防漏快插接頭使實驗回路的組裝更簡便、快捷、清潔、干凈。
5.元件模塊化 ：各液壓元件成獨立模塊，配有方便安裝的底板，可以隨意在“T”型槽式鋁合金型材板上組建各種實驗回路，操件快捷簡單。
6．可擴展實驗：在保證設備穩定的情況下提供極強的可擴展性，大鋁合金面板組裝平臺為擴展提供了必要的硬件基礎。
該設備適應現代實驗教學的先進性 開放性和可擴展性三個層次的實驗教學要求。充分體現該設備的機電一體化教學的多功用性。
A．在保證現有實驗的前提下還可進行氣動硬件的搭接，進行相應的氣動實驗；
B．在硬件支撐下還可實現送料機構、機械手抓取機構、挖掘機機構等擴展實驗。
7．易維護 易維護設計，維護檢修工作量小，脫油前和脫油后元件分開放置、并設有回油盤可對資源進行回收實現二次利用。因為獨特的防護和易維護設計，需維護的器件特別少且易于維護，運行狀態下可以方便簡單地維護，整機維護一次最多不超過1小時，工作量極小，且不需要經常維護。極大地提高了系統的靈活性 先進性、安全性、穩定性、可管理性以及可擴展性的全面要求
8.系統安全性能：液壓元件的最大承受壓力為1.2Mpa,額定工作壓力為0.8Mpa，是安全的低壓實驗系統。電源帶漏電保護，漏電（漏地電流超30mA自動斷電），缺相，自動斷開總電源，控制電路均為24V直流安全電壓
9.控制多元化：軟件控制、繼電器控制 、時間繼電器控制、手動控制等
二、雙面透明液壓氣動PLC控制實驗臺液壓部分的實驗內容：
1、液壓原理基礎實驗
2、液壓基本回路
1、換向回路
2、制動回路
3、鎖緊回路
4、節流調速回路
5、容積調速回路
6、容積節流調速回路
7、快速運動回路
8、速度換接回路
9、調壓回路
10、減壓回路
11、保壓回路
12、增壓回路
13、平衡回路
14、卸荷回路
15、順序動作回路(順序閥、壓力繼電器、行程開關、行程換向閥等控制)
16、同步回路
17、多缸快慢速互不干涉回路
18、二次進給回路
三、雙面透明液壓氣動PLC控制實驗臺液壓部分的主要組成：
實驗臺由實驗臺架、液壓泵站、常用液壓元件、電氣控制單元等幾部分組成。
1.實驗臺架
實驗臺架由鋁型材主體框架、鋁型材操作面板，電器柜等組成。
工作臺尺寸：長×寬×高＝1500mm×700mm×1850mm (其包裝重量約220kg)，安裝面帶“T”溝槽形式的鋁合金型材結構
2.液壓泵站
系統額定工作壓力：0.8 Mpa。最高2.5MPa
（1）電機—泵裝置（臺）
泵可選擇齒輪泵、擺線泵、葉片泵等任一種。電機：直流電機，功率400W，轉速0～1500r/min；直流調速器調速。內置于實驗臺內。
（2）油箱：公稱容積30L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等
3.工作電源：
帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
4.電氣控制單元：
可編程序控制器(PLC)；采用FX1S-20MR, I/O口20點；12輸入8輸出,繼電器輸出形式。
電源電壓：AC 220V/50Hz
5.液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
氣動部分：
該實驗臺是根據《液壓氣動傳動技術與實訓》、《氣動控制技術》等通用教材設計而成，集可編程控制器和工業氣動元件、執行模塊為一體，除可進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗、氣動技術課程設計。采用PLC控制方式，可從學習簡單的PLC指導編程、梯形圖編程，深入到PLC控制的應用，可與計算機通訊、在線調試等實驗功能，能完美結合氣動技術和電氣PLC控制技術，適用電工、機電一體化等專業實訓考核。
一、雙面透明液壓氣動PLC控制實驗臺氣動部分的主要特點：
1.元件模塊化：每個氣動元件成獨立模塊，配有方便安裝的底板，可隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
2.連接方式：接頭采用快速式，安裝、拆卸時可靠簡便省時。
3.氣動元件：標準的工業氣動元件，性能可靠、安全。
4.系統環境：低噪音的工作泵站，提供一個安靜的實驗環境（噪聲<60）。泵站帶自動過壓保護裝置
5.控制多元化：PLC編程控制、繼電器手動控制 時間繼電器控制自動控制
二、雙面透明液壓氣動PLC控制實驗臺氣動部分的實驗項目：
① PLC控制回路實驗:
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
② 可編程序控制器（PLC）電氣控制實驗，機-電-氣一體化控制實驗：
⑴ PLC基本指令編程、特殊指令編程、梯形圖編程學習
⑵ PLC編程軟件的學習與使用
⑶ PLC與計算機的通訊、在線調試
⑷ PLC與氣動相結合的控制實驗
③ 學生自行設計、組裝和擴展各種回路實驗可達80多種
三、雙面透明液壓氣動PLC控制實驗臺氣動部分的組成：
實驗臺由實驗臺架、工作泵站、氣動元件、電氣控制單元等幾部分組成。
1.實驗臺架：實驗臺架由國標40*40國標鋁材為主體、鋁合金操作面板等構成
工作臺尺寸：長×寬×高＝1500mm×650mm×1700mm (其包裝重量約300kg)
2.工作泵站：
氣泵輸入電壓：AC 220V/50Hz
電機（單頭）功率：550W
額定輸出壓力：0.8Mpa
氣泵容積：10L
工作噪聲：<50分貝
3.氣動元件：
以天工氣動元件為主，配置詳見附件。
氣動元件均配有過渡底板，可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
4.電氣控制單元：
可編程序控制器(PLC)；采用FX1S-20MR I/O口20點；12輸入8輸出 繼電器輸出形式。
電源電壓：AC 220V/50Hz
