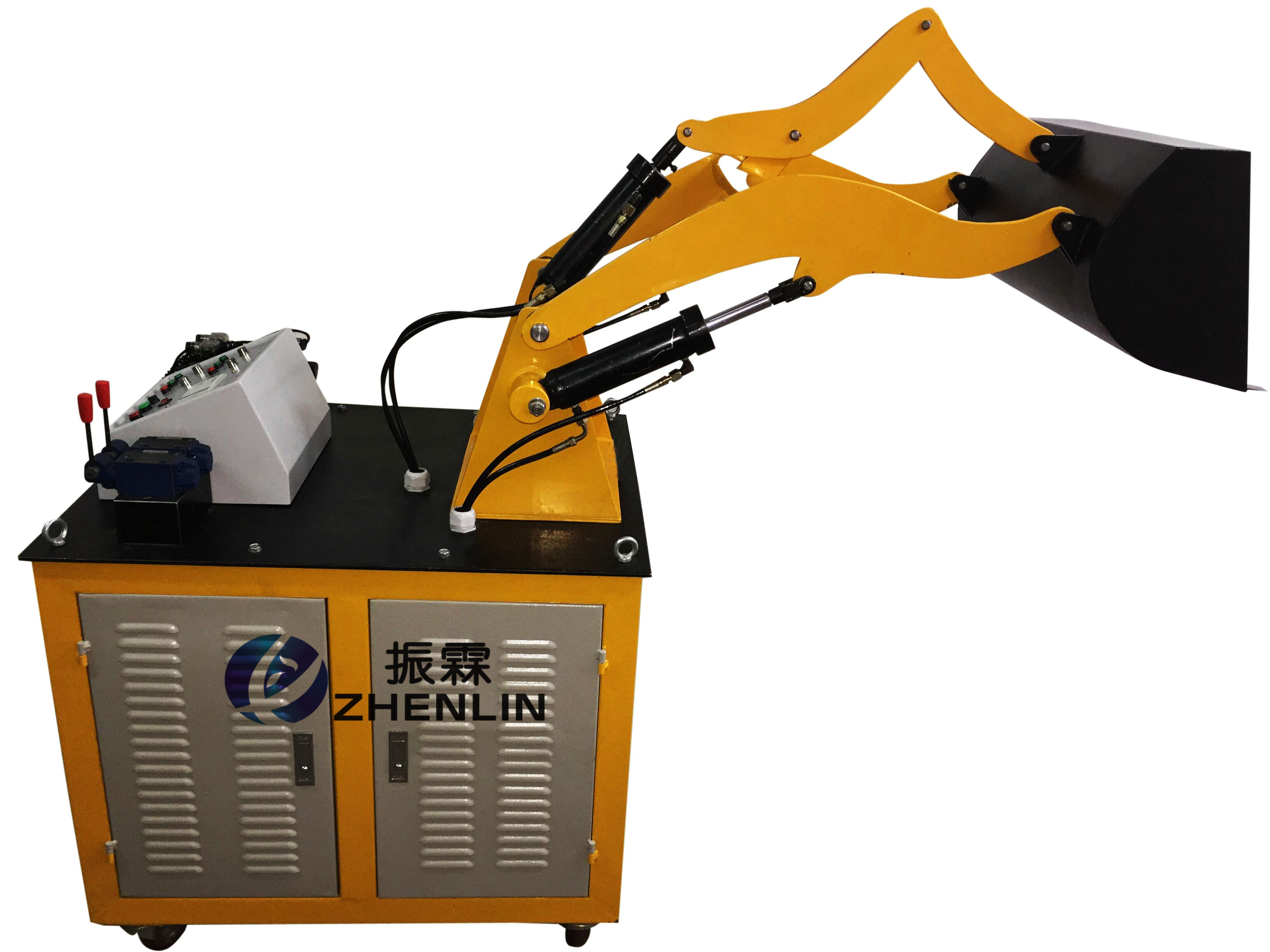

ZLD-Y319型裝載機液壓系統與PLC控制實訓裝置
一、裝載機液壓系統與PLC控制實訓裝置概述：
裝載機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工程等土石方施工及礦山采掘等行業。液壓裝載機仿真模型具有體積小、重量輕、操作方便和遠距離操縱等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力一種新型綜合實訓設備。
二、裝載機液壓系統與PLC控制實訓裝置的技術參數：
1、輸入電源：三相五線，AC380V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、液壓泵站：
（1）系統額定壓力6.3MPa；
（2）變量葉片泵-電機1套：采用內軸一體式安裝，噪音低；變量葉片泵：額定流量8L∕min，壓力7MPa；電機：交流380V電壓，功率1.5kVA。
6、電器控制單元
（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路輸入8路繼電器輸出。
（2）配有控制模塊：電源模塊，PLC主機控制模塊，PLC控制按鈕模塊等。
7、總規格尺寸：1500×650×1400（mm）
三、裝載機液壓系統與PLC控制實訓裝置的性能及特點：
1、裝載機液壓系統與PLC控制實訓裝置主要由裝載機實訓臺、液壓泵站、液壓元件和手動控制器件、可編程控制器（PLC）等組件組成。
2、裝載機實訓臺為鐵質雙層亞光密紋噴塑結構。
3、電氣操作在控制臺上方，液壓站放置于液壓臺底部。整體結構緊湊協調，美觀大方，牢固性強。
4、裝載機械是按照實物的結構與縮小比例制作模擬現場操作,能夠真實地體現機械的實際工況，使學生在實踐中了解機械的各部件結構及工作原理，
5、實訓控制采用手動控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
6、液壓部件采用膠管連接, 液壓元件采用工業液壓元件；
7、泵站采用電機—泵一體化結構，增加性能的穩定性，同時減小使用過程中的噪音；
8、工作電壓AC380V，對地漏電保護，電器控制采用直流24V，有過壓保護，防止誤操作損壞設備
四、裝載機液壓系統與PLC控制實訓裝置的主要功能：
1、裝載機機構及工作原理觀摩、拆裝實驗；
2、液壓工業應用領域的認識與了解；
3、液壓回路的搭接實訓等；
4、可完成鏟斗轉動、動臂升降等動作；
五、裝載機液壓系統與PLC控制實訓裝置的配置清單：
序號 名 稱 型 號 數量 備注 1 裝載機實訓裝置 1臺 2 PLC主機模塊 三菱FX1S-20MR 1塊 3 電源模塊 1塊 4 PLC控制按鈕模塊 1塊 5 舉升油缸 2只 6 鏟斗油缸 1只 7 三位四通手動換向閥 4WMM6C50BF 2只 8 三位四通電磁換向閥 4WE6E60/EG24NZ5L 2只 9 拉桿 1套 10 鏟斗 1個 11 動臂 1件 12 底座 1件 13 油管 19條 14 支架 1套 15 連接件 1套 16 連桿 1套 17 機泵組 泵站系統 1套 18 L-HL46號液壓油 30L 19 工具 1套
