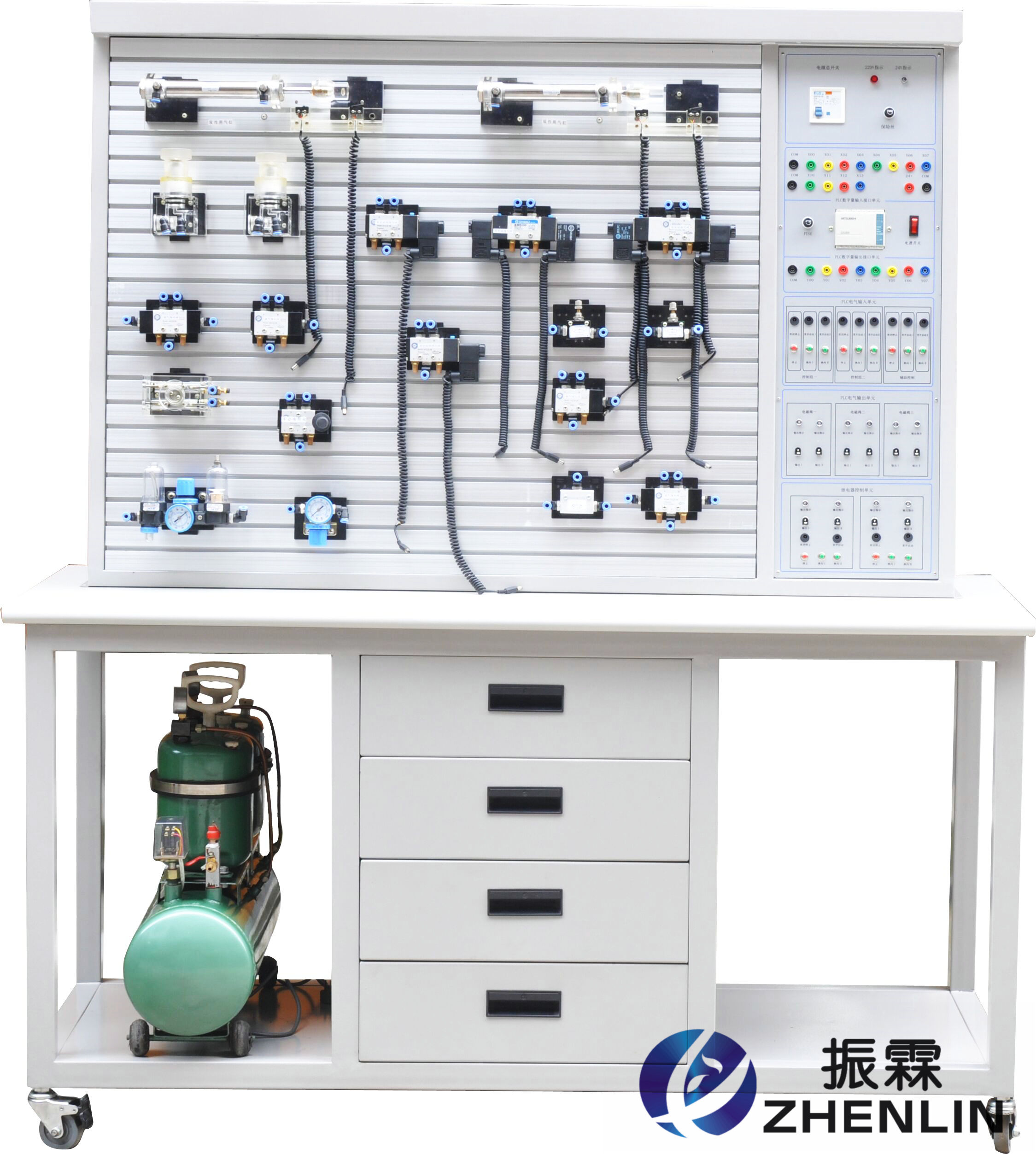

ZLKL-F3型氣動PLC控制實訓裝置
ZLKL-F3氣動PLC控制實訓裝置是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器(PLC)學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
本裝置適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》《氣動控制技術》《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。一、主要技術參數：
1、電源AC 220V 50HZ
2、直流電源：輸入AC 220V，輸出DC 24V/2A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入8輸出（繼電器輸出方式）
4、空氣壓縮機（基本配置小型機） 電機功率：250W 電源：AC220V
5、公稱容量：10L
6、額定輸出氣壓0.7Mpa
7、實訓裝置外型尺寸：1500mm×600mm×1700mm
二、主要特點
1、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、配備工業常用氣動元件，且均配有過渡底板，可方便、隨意地將元件安插在實訓面板上（面板為"網板型"鐵板沖壓成型）。回路搭接采用快換接頭，拆接方便快捷。
3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
PLC控制的基本回路
1、出廠程序
2、單電磁鐵的換向
3、雙電磁鐵的換向
4、兩個單電磁鐵的換向
5、單、雙電磁鐵的換向
6、三組電磁鐵的換向
7、單電磁鐵的延時回路
8、PLC控制的計數回路
9、流水燈
10、七段數碼
11、PLC基本編程練習
氣動的應用系統
1、車門開關控制系統
2、液面自動控制裝置氣動系統
3、帶材移動中氣動糾偏控制系統
4、尺寸自動分選機氣動系統
5、氣動震動裝置氣動系統
四、配置清單：
序號 分 類 元件 名 稱 數 量 1 實訓裝置 實訓桌 1 實訓臺 1 2 氣泵 空氣壓縮機WY5.2-雙頭（靜音） 1 3 組合元件 單作用缸 QGX25ⅹ100 1 雙作用缸 QGX25ⅹ100 1 旋轉氣缸（透明有機玻璃） 1 三聯件 AC2000 1 減壓閥（帶壓力表） AR2000 1 手動換向閥 H210— 08 1 單電磁換向閥（二位五通） 4V210-8（ DC24V） 2 雙電磁換向閥（二位五通） 4V220-8（ DC24V） 1 雙電磁換向閥（三位五通） 4V23 0-8（ DC24V） 1 單氣換向閥（二位五通） 4A210-08 2 雙氣換向閥（二位五通） 4A21008 2 行程閥（機控） MOV-2 1 行程閥（按鈕） MOV-3A 1 或門型梭閥 ST-02 2 快速排氣閥 1/4 QE-02 2 單向節流閥 RE-02 2 單向閥 1/4 2 順序閥（透明有機玻璃） 2 氣容 1 六通（有機玻璃） 2 4 附件 氣管 PU6×4 20米盤 5 電器配件 行程開關（裝在缸體上） 4個 編程電纜（三菱） 6 內六角扳手 2把 螺絲刀 1把 剪刀 1把 活動板手 1把 尖嘴鉗 1把 消聲器（小） 1/8 2只 消聲器（大） 3/8 1只 三通（T型三通）? 6 4只 三通（Y型減徑三通）? 8-? 6 1只 四通 直徑6 2只 L型（螺紋二通） 601 2只 L型（螺紋二通） 602 2只 氣孔塞頭 直徑6 10只 生料帶 1個 保險絲 3A 2只 7 資料 氣動使用說明書 1冊 光盤（PLC編程軟件，PLC程序） 1碟
