主頁 > 教學設備 > 液壓氣動實驗裝置 >

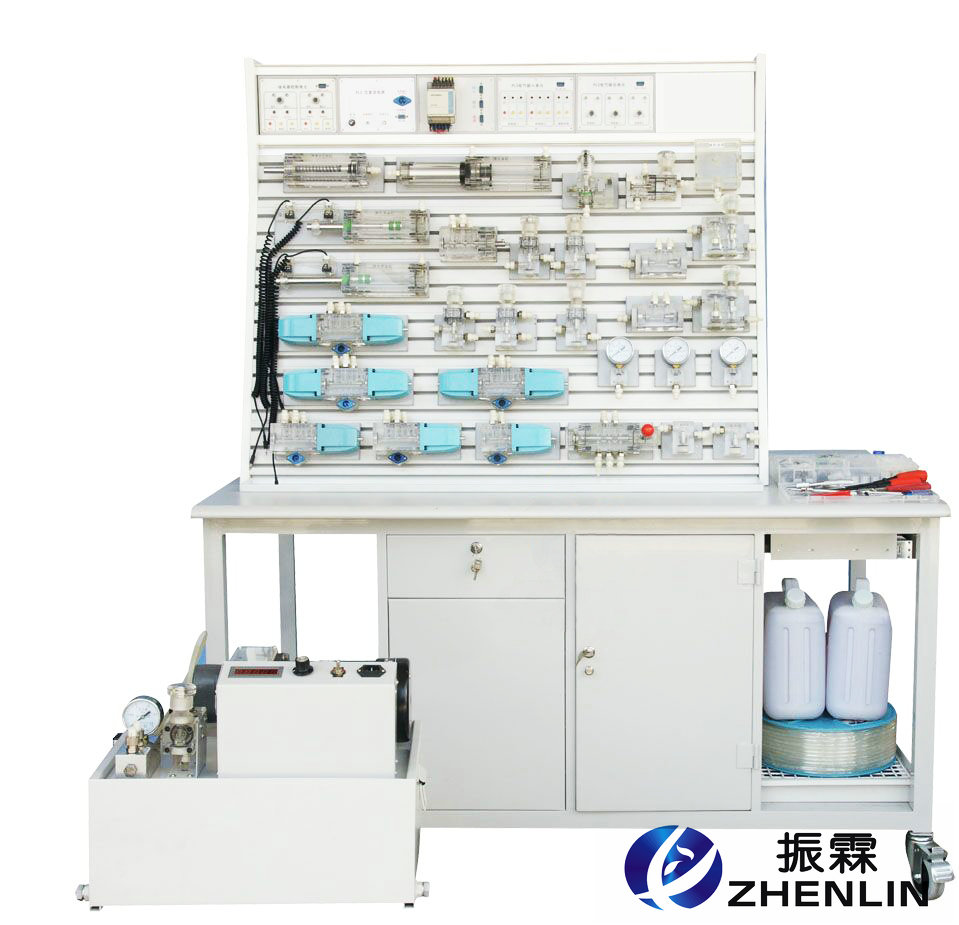

ZLKL-F1 型插孔式鐵桌氣動PLC控制實驗臺

一、插孔式鐵桌氣動PLC控制實驗臺的產品型號：
插孔式鐵桌單面單套氣動PLC控制實驗臺
插孔式鐵桌雙面合一氣動PLC控制實驗臺
插孔式鐵桌雙面雙套氣動PLC控制實驗臺
二、插孔式鐵桌氣動PLC控制實驗臺的概述：
插孔式鐵桌氣動PLC控制實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器（PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
該系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。
三、插孔式鐵桌氣動PLC控制實驗臺的特點：
1、本實驗臺實驗系統采用了不同的結構形式，有單面單套，雙面雙套和二合一等不同的結構形式，單面單套只配備一套實驗設備，可采用PLC或繼電器控制。雙面雙套配備兩組實驗設備，可同時采用PLC或繼電器控制。可供兩組四位學生同時進行實驗，優化共享資源，提高產品的性價比。雙面合一形式是一面采用PLC控制另一面采用繼電器控制的兩套實驗設備。整個氣動實驗系統結構簡單，實用性強。
2、實驗氣動元件均裝有專門設置的底板，并卻每套設備都配有元件固定板，實驗時組裝快捷，方便。
3、實驗電氣控制采用低壓直流24V電源，實驗回路控制安全。
4、電氣主控制單元采用PLC可編程序控制器，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程控制器控制的優越性，加深對PLC可編程控制器的了解及掌握。
四、插孔式鐵桌氣動PLC控制實驗臺的技術參數：
1、PLC可編程序控制器：三菱FX1s-14MR型主機（可根據客戶要求選擇），8輸入、6輸出(繼電器輸出）
2、交直流電源：輸入 AC 220V 輸出：DC24V/2A

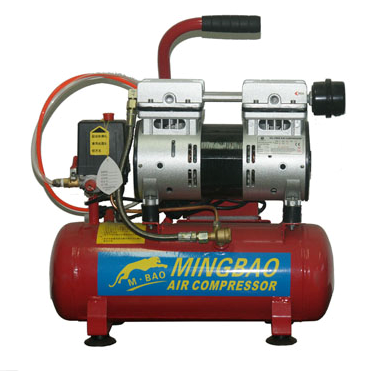

3、空氣壓縮機（WY5.2雙頭靜音氣泵）：
電源：AC220V 電機功率：175W ×2只
氣罐容積：18L
額定輸出氣壓：0.7MPa

空氣壓縮機：
4、實驗臺尺寸：1500mm ×1000mm ×820mm
5、實驗支架尺寸：1130mm ×500mm × 770mm
五、插孔式鐵桌氣動PLC控制實驗臺的基本配置：
（一）氣動元件配備：
空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控?fù)Q向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸，行程開關（常閉、常開）等。
（二）電氣模塊：
1、直流24V（2A）電源單元
2、PLC可編程序控制器
3、PLC電氣控制輸入單元
4、PLC電氣控制輸出單元
5、繼電器控制單元
（三）附件
菲力格-300專業工具配件箱
六、插孔式鐵桌氣動PLC控制實驗臺的實驗項目：
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸的調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸，旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
七、插孔式鐵桌氣動PLC控制實驗臺的配置清單：

序號	分類	項 目	型號 規 格					備注
1	氣源	靜音空氣壓縮機 220V 175W×2	WY5.2—雙頭	1只	1只	1只		18L 1.0Mpa
2	氣源	氣管	PU氣管6×4	1卷	1卷	1卷		100米/卷
3	實驗臺	實驗桌(鋼桌)	1500×1000×820mm	1臺	1臺	1臺
4		實驗支架(插孔式)	1130× 500×770mm	1只	1只	1只
5		元件固定配置板		2塊	2×1只	2塊	1塊
6	彈性插腳底板組合元件	二位五通手動換向閥	4H210-08	1只	2×1只	1只	/
7		單作用缸	QGX25×100	1只	2×1只	1只	1只	帶Φ35撞塊
8		雙作用缸	QGX25×100	2只	2×2只	2只	2只	帶Φ26撞塊
9		微動行程開關（含連接電纜插頭）	裝在雙作用缸上	4只	2×4只	4只	4只	安裝孔下移4mm
10		旋轉氣缸		1只	2×1只	1只	/	透明元件
11		單向節流閥	JSC601	7只	2×7只	7只	5只	裝在各氣缸體上
12		減壓閥（帶壓力表）	AR2000	1只	2×1只	1只	1只
13		氣容		1只	2×1只	1只	/
14		三聯件	AC2000三聯件	1只	2×1只	1只	1只
15		二位二通單電磁換向閥-配連接線	2V025-08、DC24V	1只	2×1只	1只	/
16		二位三通單電磁換向閥-配連接線	3V210-08、DC24V	1只	2×1只	1只	/
17		二位五通單電磁換向閥-配連接線	4V210-08、DC24V	2只	2×2只	2只	2只
18		二位五通雙電磁換向閥-配連接線	4V220-08、DC24V	1只	2×1只	1只	/
19		三位五通雙電磁換向閥-配連接線	4V230-08、DC24V	1只	2×1只	1只	/
20		二位五通單氣控?fù)Q向閥	4A210-08	2只	2×2只	2只	2只
21		二位五通雙氣控?fù)Q向閥	4A220-08	2只	2×2只	2只	2只
22		順序閥	KPSA-8	1只	2×1只	1只	/	透明元件
23		按鈕行程閥(不帶鎖)	MOV-3A	1只	2×1只	1只	1只	(或帶鎖改裝)
24		或門型梭閥	KS-L8(標簽位置)	2只	2×2只	2只	1只	透明元件
25		快速排氣閥	KP-L8	2只	2×2只	2只	/
26		單向閥	KA-L8	2只	2×2只	2只	/	透明元件
27		單向節流閥	RE-02	2只	2×2只	2只	2只
28		機控行程閥(其一改垂直方向,A口朝上)	MOV-2	2只	2×2只	2只	/	配件盒內1只
29		氣壓自動開關(0.5-1.0MPa)	壓差調節0.2-0.4MPa	1只	2×1只	1只	/
30		雙齒輪齒條同步機構	西甌設計，實驗附件	1付	2×1付	1付	/
31	電器控制	PLC直流電源單元（DC：24V）	AC:220V/DC:24V	1只	2×1只	2只		裝在臺上
32		PLC編程器控制單元(標配三菱FX1s-14MR)	可根據用戶要求配置	1只	2×1只	1只		裝在臺上
33		PLC電器輸入單元		1只	2×1只	1只		裝在臺上
34		PLC電器輸出單元	輸出:DC24V	1只	2×1只	1只		裝在臺上
35		繼電器控制輸出單元	輸出:DC24V	1只	2×1只	1只		裝在臺上
36		單元電器連接電纜		3條	2×3條	4條
37		220V電源線		1條	2×1條	2條
38		墻壁插座（實驗臺上）	二位250V、10A	2只	2只	2只
39		PLC編程通訊電纜(標配:三菱SC-09)	可根據用戶要求配置	1條	1條	1條
40	資料	實驗指導書		2冊	4冊	4冊
41	資料	編程軟件光盤	編程軟件及程序	1碟	1碟	1碟
42	工具配件盒	專用工具配件盒	300×200×62 mm	1個	2×1個	2×1個		菲力格F-300
		螺絲刀6×100(一字、十字),3×80 (一字、十字)、氣管助拔器活動扳手150×19、內六角扳手M4、M5 、M6、尖嘴鉗、剪刀		各1只	2×各1只	2×各1只
		螺釘M4×30=10只、螺帽M4=25只、平墊圈Ø6=25只彈性插腳50只 Ø6-T型三通及L形支架6只、 Ø6-T型五通及L形支架4只塑料氣孔塞頭25只、生料帶1個、保險絲2.5A 5只 Y型減徑三通Ø8-2×Ø6 1只（氣泵上）、氣泵電源開關 1只微動行程開關（配件）2只、601-Ø6、602-Ø6彎接頭各1只		1套	2×1套	2×1套
