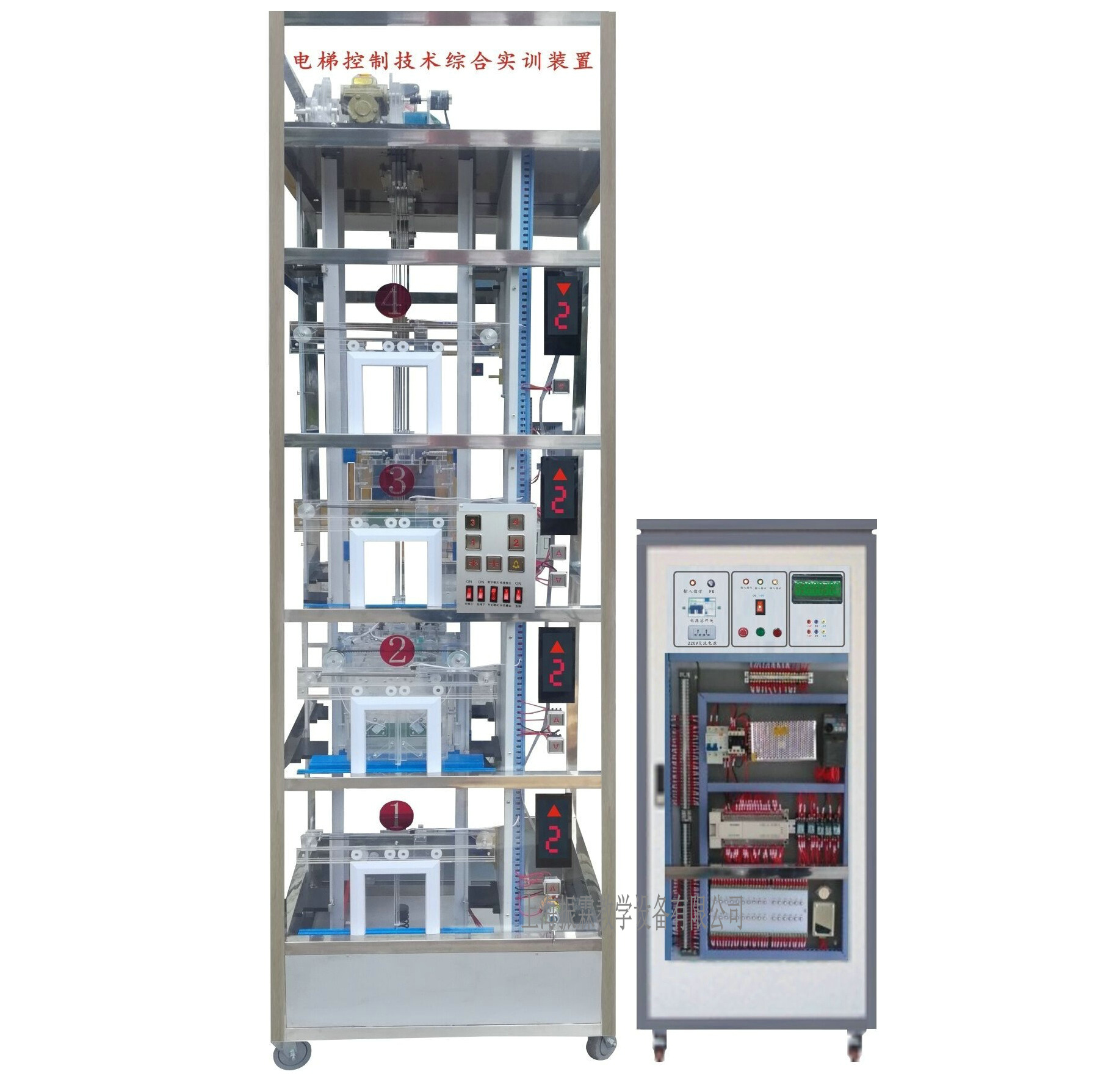

ZL-DT05V型透明消防仿真電梯實訓考核裝置（單聯、有機玻璃）
透明消防仿真電梯實訓考核裝置是根據最常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆淞藢?shí)際電梯的所有功能。事實上可以把它看作是小型化了的真實電梯。為了便于教學，電梯大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反復實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。解決了以往電梯教學中單純的理論教學方式或是參觀實際電梯時所帶來的不安全，無法全面了解其內部結構及運行過程等種種實際問題。
電梯的電氣控制系統采用三菱可編程控制器（PLC）實現邏輯智能控制，交流變頻調速（VFO）驅動，其硬件結構的組成及功能與實際電梯完全一樣。具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。一、透明消防仿真電梯實訓考核裝置的整套配備：
1、主電梯模型：松下VF200型變頻器、三菱FX2N-64MR可編程控制器；
2、PLC專用通訊電纜；
3、編程器操作手冊；
4、PLC專用編程工具軟件——軟件光盤；
5、教學電梯使用說明書。
二、透明消防仿真電梯實訓考核裝置的主要技術參數：
三、透明消防仿真電梯實訓考核裝置的基本實訓項目：外形尺寸(含輪)：長×寬×高：700×680×2280 mm
凈重量：135kg 載重量：5kg
變頻器：松下VF200
輸入電壓：220V
輸入頻率：50Hz
額定電流：2.5A
功 率：0.4KW
曳引機速比：1:15模數：1.5(蝸輪減速器)
曳引電動機型號：YS-5634W
功率：0.18KW 電壓：220V
轉速：1400 rpm
控制方式：PLC控制
調速方式：交流變頻調速
結構形式：四層站
電梯平層機構：旋轉編碼器、永磁感應器1、傳感器檢測
2、變頻器的基本使用
3、定時器指令
4、數學運算指令
5、高速計數器
6、轎廂自動開關門控制
7、電梯運行呼叫指示驅動
8、樓層顯示
9、廳門安全控制
10、電梯終端開關保護
11、電梯升降減速控制
12、采用光電編碼器的定位
13、轎廂啟動與停止、點動控制實訓；
14、轎廂加速與減速的速度控制實訓；
15、轎廂平層控制的實訓;
16、轎廂廳門開、關控制實訓；
17、樓層呼叫系統實訓；
18、終端限位保護裝置實訓；
19、限速保護裝置實訓；
20、信號指示系統實訓；
21、轎廂照明控制實訓；
22、電梯控制系統實訓；
23、電梯控制程序編寫實訓；
24、電梯程序運行與調式實訓；四、 透明消防仿真電梯實訓考核裝置的消防功能：消防電梯的控制分為兩個階段：1、消防電梯的優先召回（及消防迫降）2、在消防員控制下消防電梯的使用。具體如下：ZL-DT01型實物仿真電梯控制技術教學實驗設備
階段一應確保：1、所有的層站控制和消防電梯的轎廂內控制均應失效，所有已登記的呼梯均被取消；2、開門和緊急報警的按鈕應保持有效；3、正在離開消防員入口層的消防電梯，在可以正常停層的最近樓層做一次正常的停止，不開門，然后返回到消防員入口；4、在消防電梯開關啟動后，井道和機房照明自動點亮。5、消防電梯會脫離同一群組中的所有其他電梯獨立運行；
階段二應確保：1、如果消防電梯是由一個外部信號觸發進入階段1的，在操作消防員轎內控制開關被操作到位置“1”前，消防電梯應不能運行；也可以直接操作消防員轎內控制開關，進入階段2。2、消防電梯不能同時登記一個以上的轎廂內選層指令；3、當轎廂正在運行時，可以登記一個新的轎廂內選層指令，原來的指令立即被取消，轎廂應在最短的時間內運行到新登記的層站；4、唯一登記的指令將使消防電梯轎廂運行到所選擇的層站后停止，并保持門關閉；5、通過消防控制，轎廂停止在某一個層站后，通過持續按壓轎廂內“開門”按鈕能將門打開。如果在門未完全打開之前釋放轎廂內“開門”按鈕，門應自動再關閉。當門完全打開后，應保持在打開狀態直到轎廂內控制裝置上有一個新的指令（指樓層指令或關門按鈕）被登記；6、通過操作消防員轎內控制開關從位置“1”到“0”，保持時間不大于5S，再回到“1”，則重新進入階段1，消防電梯應返回到消防員入口層（1層）。7、已登記的轎廂內指令應地顯示在轎廂內控制按鈕上；8、直到已登記下一個轎廂內指令以前，消防電梯應停留在它的目的層站；9、在正?；驊?yīng)急電源有效時，應在轎廂內和消防員入口層顯示出轎廂的位置；
五、透明消防仿真電梯實訓考核裝置的配置清單：
序號 名 稱 單位 數量 備 注 1 電梯井道 臺 1 2 可編程控制器：三菱FX2N-64MR 套 1 安裝在電氣控制板上 3 松下變頻器：VF200型 只 1 安裝在電氣控制板上 4 到層提示電鈴（電子到站鐘） 個 1 安裝在電氣控制板上 5 曳引電動機 臺 1 安裝在電梯架頂部 6 蝸輪減速器（15 ：1） 臺 1 安裝在電梯架頂部 7 連軸器 只 1 安裝在電梯架頂部 8 電磁制動器 只 1 安裝在電梯架頂部 9 曳引輪 只 1 安裝在電梯架頂部 10 導向輪 只 2 安裝在電梯架頂部 11 限速器 只 1 安裝在電梯架頂部 12 旋轉編碼器 只 1 安裝在電梯架頂部 13 導軌 條 4 安裝在井道上 14 對重裝置 個 1 安裝在導軌上 15 重塊 塊 3 放在底盤包裝箱內 16 彈簧緩沖器 只 2 安裝在電梯底座上 17 綱絲索 根 3 安裝在井道中 18 限速器鋼索張緊裝置（重塊） 個 1 安裝在電梯底座上 19 超載裝置 套 1 安裝在轎廂頂部 20 隨行電纜 條 1 安裝在井道中 21 永磁感應器 只 9 安裝在井道中 22 樓層召喚盒 塊 4 安裝在各樓層外部 23 轎廂內操縱盒 塊 1 安裝在電梯底座外部 24 樓層顯示屏 個 4 安裝在各樓層及底座外部 25 層門機構 扇 4 安裝在各樓層外部 26 轎廂 只 1 安裝在導軌上 27 安全鉗 對 2 安裝在轎廂架底部 28 導靴 只 2 安裝在轎廂架頂部 29 門機裝置 套 1 安裝在轎廂上 30 照明燈 只 1 安裝在轎廂一側 31 風扇 只 1 安裝在轎廂背部 32 電氣控制板 塊 1 安裝在電梯架一側 33 報警蜂鳴器 只 1 安裝在電氣控制板上 34 DC 24V電源 塊 1 安裝在電氣控制板上 35 故障設置板 塊 1 安裝在電氣控制板上 36 交流接觸器 只 1 安裝在電氣控制板上 37 漏電脫扣器 只 1 安裝在電氣控制板上 38 接線板 塊 1 安裝在電氣控制板上 39 極限開關（上、下）、限位開關（上、下） 只 各2只 安裝在井道上、下部 40 內六角扳手（M2、M3、M5、M6）、 只 各1只 工具包內 41 活扳手150mm 把 1 工具包內 42 軸用擋圈鉗 6# 只 1 工具包內 43 尖嘴鉗 只 1 工具包內 44 十字螺絲刀Φ3、Φ6 只 2 工具包內 45 一字螺絲刀Φ3、Φ6 只 2 工具包內 46 502膠水 瓶 1 工具包內 47 常用螺釘 枚 若干 工具包內 48 微動開關 只 4只 工具包內 49 毛巾 條 1 工具包內 50 松下VF200型變頻器變頻器使用手冊 冊 1 工具包內 51 專用通訊電纜（SC-11、型） 條 1 工具包內 52 PLC編程軟件光碟（內含PLC控制參考程序） 碟 1 工具包內 53 旋轉編碼器使用說明書 冊 1 工具包內 54 教學電梯使用說明書 冊 1 工具包內
