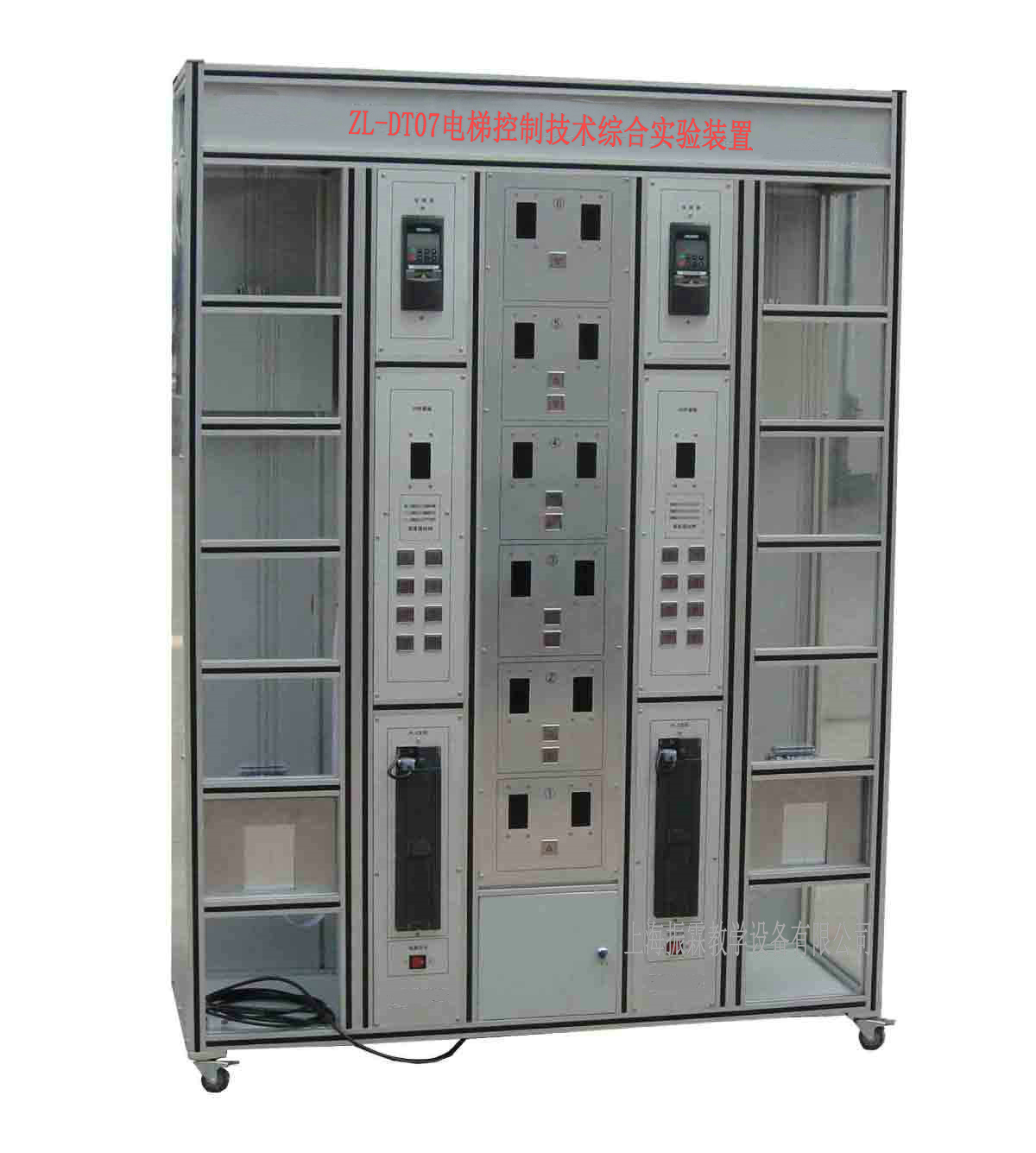

ZL-DT07型電梯控制技術教學實驗設備
  電梯控制技術教學實驗設備是在透明電梯模型基礎上經二次研究開發出來的。從外型尺寸上來講，其實就是兩臺單臺透明仿真教學電梯模型；主要區別在編程及其實功能實現上不一樣，即由兩臺單梯的控制線路并聯，進行邏輯控制，共用層站外召喚按鈕，雙聯電梯的運行特點是采用就近的原則。（即假設一臺電梯的轎廂在四樓，另一臺在三樓，此時如一樓有召喚信號，則三樓的電梯響應召喚信號，四樓的不響應）。

一、ZL-DT07電梯控制技術教學實驗設備的技術性能要求：
1、外形尺寸：長×寬×高 1450×1160×2400
  2、凈重量： 160kg
  3、載重量： 5kg
  4、控制方式： PLC控制（PLC要求：繼電器輸出；輸入輸出點數至少56點；）
  可選用的PLC品牌：松下、三菱
  5、調速方式：交流變頻調速
  6、結構形式：四層站
  7、曳引機：速比 15:1模數 1.5 (蝸輪減速器)
  8、拖動電機：型號：JW524 電壓：AC220V 50Hz 功率：0.18KW 轉速：1400rpm
  7. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。
1、窗體底端
  1. 輸入電源：三相五線制AC380V±10% 50Hz；
  2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m；
  3 .裝置容量：＜1.5kVA；
2、窗體頂端：
電梯是根據最常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆淞藢?shí)際電梯的所有功能。
電梯的電氣控制系統采用可編程控制器 (PLC) 實現邏輯智能控制，交流變頻調速(VVVF) 驅動，其硬件構的組成及功能與實際電梯完全一樣。具有自動平層、自動開門關門、順向響應轎廂內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。且具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。
二、ZL-DT07電梯控制技術教學實驗設備基本結構要求：
  1、機房部分：包括曳引機、限速器、電磁制動器；
  2、控制柜部分：總電源、控制電源、PLC可編程控制器、變頻器、接線板等設備；
  3、井道部分：包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、極限開關、平層感應器、隨行電纜等；
  4、廳門部分：包括廳門、召喚按鈕廂、樓層顯示裝置等；
  5、轎廂部分：包括轎廂、安全鉗、導靴、自動開門機、平層裝置、操縱廂、轎廂內指導燈、轎廂照明等。
三、ZL-DT07電梯控制技術教學實驗設備基本功能要求：
  A. 超速安全保護系統
  當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
  B. 轎廂、對重用彈簧緩沖裝置
  緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或?qū)χ囟椎谆驔_頂時（極限開關保護失效），轎廂或?qū)χ刈矒魪椈删彌_器，由緩沖器吸收電梯的能量，從而使轎廂或?qū)χ匕踩珳p速直至停止。
  C. 門安全觸板保護裝置
  在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。
  D. 門機力矩安全保護裝置
  門機用一定的力矩同時關閉轎廂門和廳門。當有物品或人夾在門中時，就增加了關門力矩，于是通過相連的行程開關使轎廂門和廳門自動重新打開，從而避免事故發生。
  E、廳門自動閉合裝置
  電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。
  F. 終端極限開關安全保護系統
  在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行。
  G.配套電梯多媒體教學系統（10合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。
內容分別是：
  1、電梯的基礎知識；
  2、電梯結構配置；
  3、電梯電器控制系統；
  4、各種電梯安裝教程；
  5、電梯使用和維護；
  6、電梯安裝工藝；
  7、電梯故障和診斷維修（上）；
  8、電梯故障和診斷維修（下）；
  9、電梯維修技術電子書(15合一) ；
  10、電梯原理及故障PPT(5合一)。
