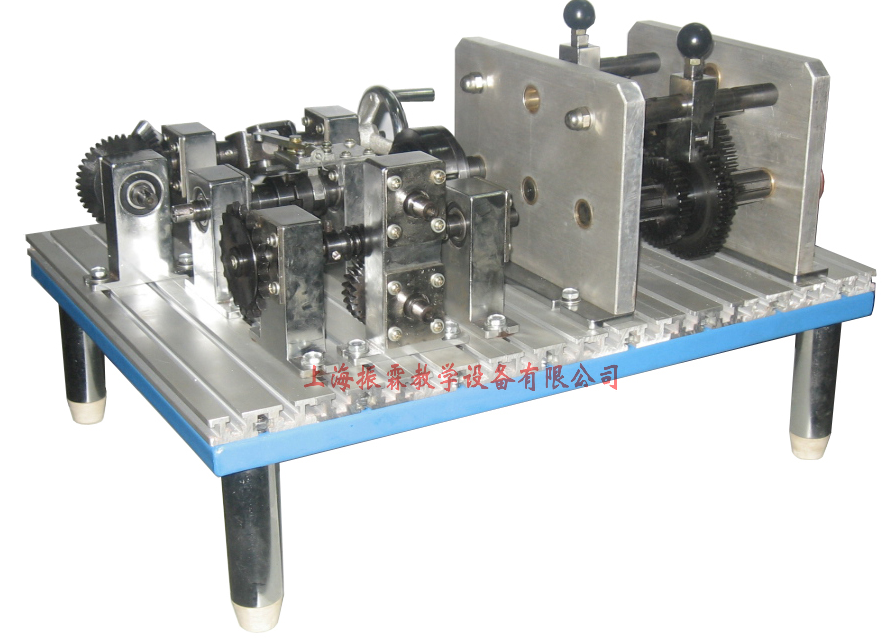

ZLQK-31V 型機械傳動方案創新設計分析實驗裝置
一、機械傳動方案創新設計分析實驗裝置的實驗內容：1、拼裝各種類型組合的機械傳動，觀察各種單級傳動，分析其傳動原理及特點；
2、對比分析不同組合傳動的特點。
二、機械傳動方案創新設計分析實驗裝置的實驗箱簡介：1、實驗箱配置及主要技術參數；本實驗箱備有54種110個自制零部件、16種標準件及4種外購件，還有4種5件拼裝工具。箱內大部分零件采用硬鋁合金精制，加工精度高，使用輕巧方便。各種零件的名稱、數量及主要技術參數如附表所示。
2、拚裝方案：利用本實驗箱配備的零部件可組裝數十種機械傳動方案
主要有：
（1）單級傳動：V帶傳動、鏈傳動、圓柱齒輪傳動、圓錐齒輪傳動、蝸桿蝸輪傳動（上、下置式）、槽輪機構、單十字萬向聯軸器傳動等。
（2）變速器：參照CA6132精密車床變速器設計。
手動滑動套，使兩三聯齒輪分別沿二根花鍵軸滑移，通過三根傳動軸（二根花鍵軸及一根平鍵軸）上不同的齒輪嚙合，可得9級傳動比。三根傳動軸可三角形布置，也可展開布置。卸下平鍵軸，裝上中介輪軸及介輪，可得含介輪的齒輪傳動。
（3）多級組合傳動：可在上述單級傳動及變速器中任選兩種或兩種以上，用聯軸器或離合器聯接組成多級組合傳動。
.例如：
手輪—錐齒輪—九速變速器—聯軸器—鏈—槽輪機構組合傳動
手輪—九速變速器（中介輪）—離合器—V帶組合傳動
手輪—聯軸器—鏈—槽輪機構組合傳動
手輪—V帶—離合器—鏈—槽輪機構組合傳動
手輪—錐齒輪—槽輪機構- V帶組合傳動
手輪—錐齒輪—槽輪機構—鏈輪組合傳動
手輪—V帶—槽輪機構組合傳動
手輪—鏈—槽輪機構組合傳動
三、機械傳動方案創新設計分析實驗裝置的技術參數：外形尺寸：520×390×150
拼裝后尺寸：490×360×320
總 重 量：22Kg
四、機械傳動方案創新設計分析實驗裝置的實驗臺配置清單：序號名稱規格數量1零件箱1個2安裝平臺1張3九級變速機構組件（1）三聯齒輪m=2 Z=36、48、28
（2）三聯齒輪m=2 Z=33、45、25
（3）齒輪m=2 Z=48
（4）齒輪m=2 Z=36
（5）齒輪m=2 Z=56
（6）軸（花鍵）
（7）中間軸1件
1件
1件
1件
2件
2件
1件4圓錐齒輪機構組件（1）傘齒輪m=2 Z=20
（2）傘齒輪m=2 Z=301件
1件5蝸輪蝸桿機構組件（1）蝸桿m=2 Z=1
（2）蝸輪m=2 Z=291件
1件6平面連桿機構組（曲柄搖桿、曲柄滑塊）
（1）連桿
（2）曲柄
（3）滑塊
（4）連桿連接件2件
2件
2件
6件7槽輪機構組件（1）槽輪
（2）撥盤1件
1件8帶傳動組件（1）三角皮帶輪 O型 Φ44
（2）三角皮帶輪 O型 Φ801件
1件9鏈傳動組件（1）鏈輪P=12.7 d=7.92 Z=20
（2）鏈輪P=12.7 d=7.92 Z=251件
1件10聯軸器組件（1）彈性聯軸器
（2）剛性聯軸器 （3）單萬向節2件
1套
1件11離合器
（1）撥叉
（2）軸（滑塊軸）
（3）立柱2件
2件
2件12驅動部分手輪1個13通用配件（1）軸承座
（2）傳遞軸I
（3）傳遞軸Ⅱ
（4）傳遞軸Ⅲ
（5）緊固標準件M8×306件
1件
2件
1件
20件14裝拆工具1套。15產品使用說明書1份相關產品推薦：
