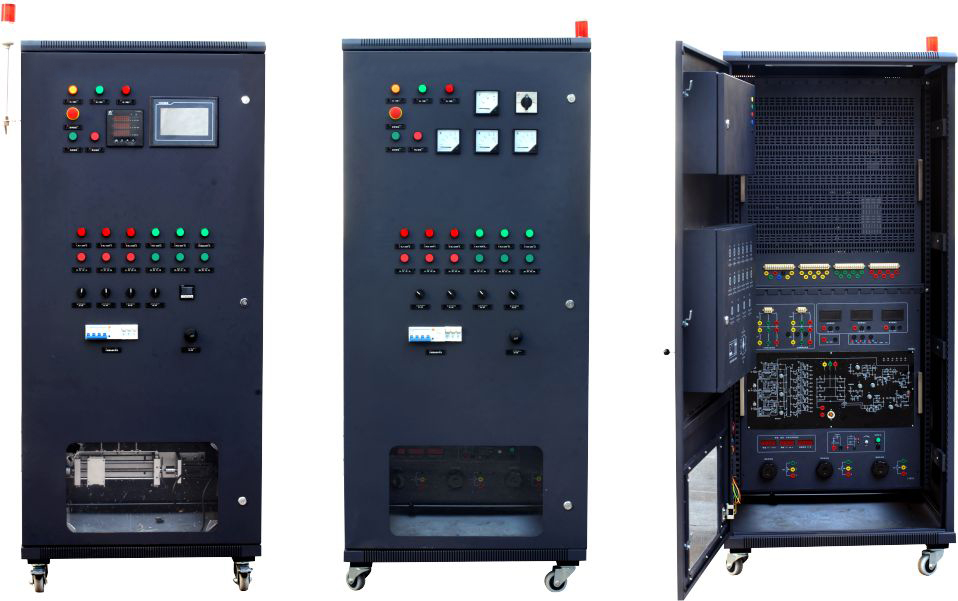

ZLAM-71X型現代電氣控制系統安裝與調試實訓裝置
一、現代電氣控制系統安裝與調試實訓裝置概述：
現代電氣控制系統安裝與調試實訓裝置是按照勞動和社會保障部的電氣安裝與調試教學和實訓要求研制的。該實訓裝置適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業和非電類專業的《電工技術》、《電工基本技能》、《電工測量與儀表》、《電機與電氣控制》、《電動機控制電路》、《電力拖動控制電路》等相關專業模塊的職業能力教學與實訓。
一、現代電氣控制系統安裝與調試實訓裝置技術參數：
1、輸入電壓：三相四線～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：功率不大于＜2KVA
4、外形尺寸：700mm×500mm×1500mm
5、設備重量：200kg
二、現代電氣控制系統安裝與調試實訓裝置的實訓功能：
1) 單相電度表的連接；
2) 直接式三相有功電度表的連接；
3) 間接式三相有功電度表的連接；
4) 電流互感器與電流表完全星形接線；
5) 電流互感器與電流表不完全星形接線；
6) 轉換開關與電壓表連接測量三相電壓。
7) 功率因數的測量；
8) 功率表一表法測量三相負載；
9) 功率表兩表法測量三相負載；
10) 電流表與電流互感器Y連接電路的安裝；
11) 電流表與電流互感器V連接電路的安裝；
12) 交流異步電動機的點動控制電路連接；
13) 交流異步電動機的單向連續轉動的控制電路連接；
14) 三相異步電動機直接起動、停車的控制電路連接；
15) 接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
16) 按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
17) 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
18) 萬能轉換開關控制三相異步電動機的正反轉；
19) 三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
20) 三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
21) 定子繞組串聯電阻啟動控制電路的連接；
22) 三相交流異步電動機能耗制動控制電路的連接；
23) 三相交流異步電動機反接制動控制電路的連接；
24) 多臺（3臺及以下）電動機的順序控制電路的連接
25) 電動機的往返行程控制電路的連接；
26) 直流電動機的正反轉控制；
27) 直流電機的調速實驗；
28) 他勵直流電動機的機械性能測試；
29) 普通車床控制電路的連接；
30) 電動葫蘆控制電路的連接；
31) 三相交流異步電動機既能點動，又能連續轉動的控制電路連接；
32) 兩地控制電路的連接；
33) 按鈕切換的雙速電動機調速控制電路的連接；
34) 時間繼電器切換的雙速電動機調速控制電路的連接；
35) 離心開關配合的反接制動控制電路的連接；
36) 變頻器面板功能參數設置和操作實訓；
37) 變頻器對電機點動控制、啟?？刂?；
38) 電機轉速多段控制；
39) 工頻、變頻切換控制；
40) 基于模擬量控制的電機開環調速；
41) 基于面板操作的電機開環調速；
42) 變頻器的保護和報警功能實訓；
43) 基于PLC的變頻器開環調速；
44) PLC交通燈控制實訓；
45) PLC控制電機順序啟動；
46) PLC控制三相異步電動機Y-△啟動電路；
47) 觸摸屏的參數設置；
48) 觸摸屏的編程；
49) 觸摸屏、PLC、變頻器的綜合實訓；
50) 兩相混合式步進電機的控制；
51) 兩相混合式不進電機的力矩測量實訓；
52) 交流伺服電機的控制；
53) 交流伺服電機的力矩測量實訓；
54) 三相晶閘管全控橋式整流電路；
55) 三相晶閘管KC785集成觸發電路；
56) 電流調節器、速度調節器及過流保護電路；
二、現代電氣控制系統安裝與調試實訓裝置的結構與配置：
1、實訓考核設備元件結構：
由于維修電工高級培訓涉及專業內容廣，技術跨越性大，現有維修電工教學、培訓、考核設備均采用多種不同的專用設備組合考核的形式，（如：電力電子考核設備、機床電氣考核設備、PLC設備等），投入成本大，專業培訓、考核點多，不便使用、考核準備時間長、占用考核資源多、且不利于占地面積有限的環境使用。
2、柜體配置：
以標準的配電柜為主柜，合理利用柜體的雙面空間，科學地布置電器及配套實驗器材，本實用新型的目的在于克服上述現有技術中的不足之處，提供一種占地面積小、布局合理、結構緊湊、功能齊全，提高考核效率的創新技術方案。
該種電工教學柜式包括有柜架、觀察窗、儀表操作盤、電氣系統、電機機組組成，所說的電氣系統由多個部分前后面板縱向展開排列，包括觸摸屏部分、PLC主機部分、變頻器部分、電力電子部分、直流電源部分、電力拖動與繼電控制部分，電機軸功率、力矩、轉速測量部分，交直流電壓、電流，單三相交流電能、交流功率、功率因數測量部分等組成。
面板裝有操作按鈕，內部裝有完成電動機控制電路所需要的各種低壓電器，如漏電斷路器、熔斷絲、電流互感器、接觸器、中間繼電器、熱繼電器、行程開關按鈕、轉換開關、電壓表、電流表以及電度表等，為了延長電器使用壽命，各電器的接點都先與接線端子相連，再在端子上接線操作，以求經久耐用。
按生產現場的電氣控制柜設計，元件按茂育生產實際中常用的控制電路配備，選用元件與生產、生活中實際使用的元件一樣，創設工作情景，實訓與生產實際的工作過程相同，得到的技能訓練全面，掌握的專業知識和技能牢固，對學生形成職業能力的訓練效果好。
配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。經鑒定中心多次使用實踐證明，是一種理想的職業教育實訓設備。
三、現代電氣控制系統安裝與調試實訓室整體配置方案：
1 實訓柜 10套 每臺占地小于2平方米；輸入電壓三相四線380V，50HZ；功率不大于2KVA。 2 三相異步電機、三相異步電動機帶離心開關、直流電動機、直流測功機（測速發電機）一體機（帶底座）、雙速異步電機。 10套 微型演示電機 3 轉速機械功率測量儀 10套 含轉速轉矩及機械功率 三位半顯示 4 19芯航空線（銅芯） 40根 不小于2米/根 5 PLC主機 10套 FX2N-48MR帶RS485通信模塊，配編程電纜 6 變頻器 10套 三菱FR-E740 0.75KW；三相380V 7 兩相混合式步進電機及驅動器 10套 8 觸摸屏（液晶彩顯） 10套 7吋 9 儀表模塊 10套 含交流電壓表、電流表、功率因素表 10 電源模塊 10套 含三相交直流電源、整流橋、實訓用變壓器：（輸入）380v/220v（輸出）110v、36v、20v(兩組)、12v、6.3v；勵磁電源等。 11 電力電子模塊1 10套 面板采用PCB原板，采用工業現場實際電路；內置三相隔離變壓器、三相同步變壓器等電源。 12 電力電子模塊2 10套 面板采用PCB原板，采用工業現場實際電路；內置內置電流調節電路、速度調節電路、過流保護電路、PWM控制的開關型穩壓電源電路。 13 測量儀表 10套 含數字交流電壓表、電流表，直流電壓表，直流電流表 14 可調負載 10套 3只大功率磁盤電阻 15 電力拖動模塊1 10套 含三相漏電保護斷路器、3P熔斷器、1P熔斷器、時間繼電器、指示燈、交流接觸器、熱繼電器、按鈕、急停開關、端子排等。 16 電力拖動模塊2 10套 含行程開關、主令開關、萬能轉換開關、交流接觸器、熱繼電器、電子時間繼電器、指示燈、按鈕、端子排等。 17 機床考核模塊 10套 包括車床、銑床、鉆床及答題器 18 維修電工電力拖動仿真軟件 1套 可滿足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能。 19 智能考核軟件 1套 具有教室把考核要求由計算機傳輸?shù)街悄芑瘜嵱柨己藛卧?，并產生故障，學生根據故障現象分析與判斷并輸入代碼，考核系統自動完成評分、恢復故障等功能。 20 空氣開關 10 10A 21 保險絲 10 5A 22 交流接觸器 70 5A 23 熱繼電器 4 24 行程開關 40 25 控制變壓器 10 26 晶閘管主電路模塊 10套 含三相可控硅模塊、晶閘管、整流二極管、直流電流互感器、三相變壓器，總功率大于30W 27 輔材 10套 工具、實訓連接線、說明書等 28 電機固定導軌 10套 不銹鋼材質，光碼測速系統，數顯轉速表
相關產品推薦：
ZLAM-61X型內線安裝工實驗設備
ZLAM-62X型工廠供電技術實訓設備
ZLAM-63X型裝表接電工實驗裝置
ZLAM-64X型高低壓供配電技術實驗裝置
ZLAM-65X型變配電工技能實驗考核裝置
ZLAM-66X型電力系統自動化實驗設備
ZLAM-67X型電力系統繼電保護工實驗設備
ZLAM-68X型電力系統自動化技能實驗設備
ZLAM-69X型工廠供電自動化實訓裝置
ZLAM-70X型電測儀表工實訓考核裝置
ZLAM-71X型現代電氣控制系統安裝與調試實訓裝置
ZLAM-72X型建筑供配電系統實訓裝置
ZLAM-73X型低壓供配電技術實驗裝置
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查現代電氣控制系統安裝與調試實訓裝置的貨品外觀，核實現代電氣控制系統安裝與調試實訓裝置的型號、數量及配件，拒收處于受損狀態的現代電氣控制系統安裝與調試實訓裝置并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供現代電氣控制系統安裝與調試實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對現代電氣控制系統安裝與調試實訓裝置的免費維修，超出條件承諾時提供對現代電氣控制系統安裝與調試實訓裝置的有償維修；
4、退貨/換貨：單方面原因導致的現代電氣控制系統安裝與調試實訓裝置錯誤或現代電氣控制系統安裝與調試實訓裝置購買數量錯誤，造成現代電氣控制系統安裝與調試實訓裝置的退換貨要求，將不被接受；
5、貨期說明：現代電氣控制系統安裝與調試實訓裝置的發貨期為參考值，如您需要了解現代電氣控制系統安裝與調試實訓裝置的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對現代電氣控制系統安裝與調試實訓裝置有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答現代電氣控制系統安裝與調試實訓裝置的相關疑問，我們還可以幫您推薦符合您要求的汽車底盤教學實訓設備，汽車發動機實訓設備，新能源汽車實訓設備，維修電工實訓臺，PLC可編程實訓臺，機械創新實訓臺，熱工實訓設備，電力電子電拖教學設備，電子工藝教學設備，電機實訓教學設備，全車電路汽車教學設備，汽車發動機教學設備，模電數電教學設備，單片機教學實訓設備，汽車示教板實訓設備，傳感器教學設備，智能樓宇實驗室，新能源教學實訓設備，機械構造仿真實訓設備，電梯模型教學實訓設備，制冷制熱實訓設備，環境工程實驗設備，化學工藝實驗室設備，過程控制實訓設備，熱工類教學設備，液壓氣動教學設備等相關產品！
————————————————————————————————————————————————————
