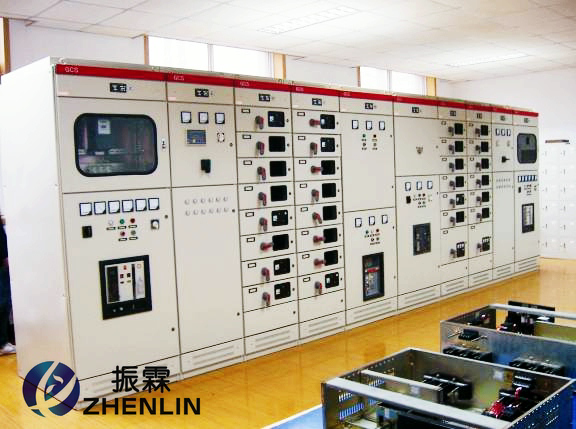

ZLAM-64X型高低壓供配電技術實驗裝置
一、高低壓供配電技術實驗裝置的概述：
高低壓供配電技術實驗裝置包括10/0.4kV變配電系統，通過在高低壓供電實驗裝置上的實訓和實習，使學生了解和掌握電力供電系統的基礎知識，熟悉高、低壓供電各個環節及一、二次電氣設備的基本結構、工作原理和功能，能正確分析中小型工廠變配電系統一、二次接線圖，掌握電力負荷及短路電流計算的初步能力，并能看懂電氣安裝圖，掌握車間變配電所、配電線路的設計方法及基本內容，具有安全用電、節約用電的基本知識，培養學生解決供電系統問題的能力，提高學生動手能力和實踐能力，為畢業設計和以后的工作打下較好的基礎。
通過低壓成套開關設備的實訓，學生能具備正確設計、安裝、檢查、使用供電系統的綜合能力；掌握框架斷路器、塑殼斷路器、接觸器、電流互感器的選擇方法、作用、安裝方法與要點；掌握無功補償電容器、自動補償控制器及其它配套電器的選擇方法、作用、控制、安裝方法與要點。
二、高低壓供配電技術實驗裝置的構成：
系統為成套結構，與真實供電系統的要求相一致，學員通過訓練不僅能掌握單臺設備的設計安裝與調試，還可通過整套系統的調試對供電系統形成一個完整的概念。
產品的設計符合下列標準：
IEC439-1 低壓成套開關設備和控制設備
GB7251 低壓成套開關設備和控制設備
JB/T9661-1999 低壓抽出式成套開關設備等表準
三、柜內設備清單表：
序號 名稱 規格型號 單位 數量 高壓部分： 1、電源主開關進線柜 臺 1 1 高壓隔離開關 臺 1 2 高壓電流互感器 LZZBJ9-12-200/5 臺 3 3 氧化鋅避雷器 HY5WZ-17/45 只 3 4 帶電顯示裝置 DXN-10/T 組 1 5 穿墻套管 套 3 6 絕緣支柱 只 3 7 柜體 XGN2650*1100 *1200 mm 臺 1 低壓部分 1、低壓進線柜 GGD-2200*800*800 臺 1 1 隔離開關 HD13BX/-600/31 臺 1 2 萬能式斷路器 DW15-630/3熱電磁式電動 臺 1 3 電流電壓表 42L6-A.V 只 4 4 電流互感器 BH-400/5 只 4 5 熔斷器 RT18-32A 套 3 6 浪涌保護器 100/4P 只 1 7 萬能轉換開關 LW5-16D/YH3/3 臺 1 8 柜體 GGD-2200*800*800 臺 1 2、低壓計量柜 GCK-2200*800*800 臺 1 1 隔離開關 HD13BX/-600/31 臺 1 2 智能斷路器 DW45-630/3 垂直固定式 臺 1 3 智能數顯多功能表 只 1 4 電流互感器 BH-400/5 只 4 5 熔斷器 RT18-32A 套 3 6 浪涌保護器 40KA/4P 只 1 7 柜體 GCK-2200*800*800 臺 1 3、固定抽屜式出線柜 GCK-2200*800*800 臺 1 1 電流互感器 BH-A 只 3 2 智能數顯編程電流表 只 3 3 塑殼斷路器 NM1-400400/A/3300 臺 2 4 塑殼斷路器 NM1-225/225A/3300 臺 1 5 塑殼斷路器（電動式） NM1-100/100A/3300 臺 2 6 柜外操作機構 CM1 型 套 3 7 板后接線裝置 CM1 型 套 3 8 柜體 GCK-2200*1000*800 臺 1 4、固定抽屜式電容柜 GCK-2200*800*800 臺 1 1 熔斷式隔離開關 QSA-200A/3P 臺 1 2 信號燈 AD11-22 只 6 3 電容切換接觸器 CJ19-65/ 臺 1 4 電容切換接觸器 CJ19-40/ 臺 1 5 電容切換接觸器 CJ19-32/ 臺 2 6 電容切換接觸器 CJ19-25/ 臺 2 7 熱繼電器 JR36-63/3 只 4 8 熱繼電器 JR36-20/3 只 2 9 低壓電力補償電容 BSMJ-30KVar/0.45 臺 1 10 低壓電力補償電容 BSMJ-20KVar/0.45 臺 1 11 低壓電力補償電容 BSMJ-15KVar/0.45 臺 2 12 低壓電力補償電容 BSMJ-12KVar/0.45 臺 2 13 電流互感器 BH-200/5 只 3 14 智能數顯編程三相電流表 只 1 15 智能數顯編程三相電壓表 只 1 16 電容補償器 6回路/220V 臺 1 17 氧化鋅避雷器 只 3 18 柜體 GCK-2200*800*800 臺 1 5、低壓負載柜
1：單相220V電機功率15KW以下單相220V的電動機 單啟動 （CJT1型的交流接觸器）與三相電動機
