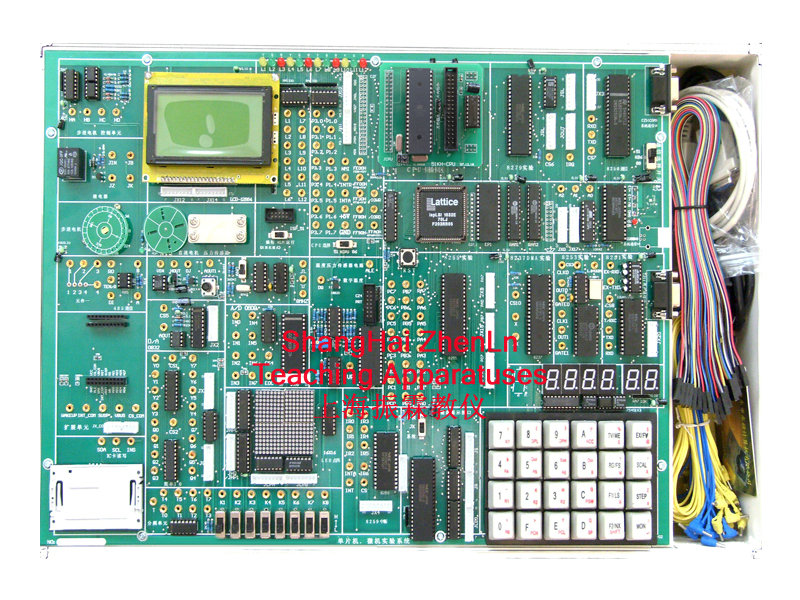

ZLSYX-22單片機微機開發實驗儀是《MCS-51單片機原理與接口》、《單片機控制技術》、《十六位微機原理與接口》、《自動化控制》等課程教學的最佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

一、單片機微機開發實驗儀的系統組成：

　　·硬件：

　　(1)仿真器與單片機微機系統擴展：51CPU卡，8088CPU，64K程序存儲器，64K數

　　據存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

　　(2)輸入/ 輸出：128*64 LCD圖文電路(或字符式1602 LCD)，16*16 LED點陣電路，

　　開關邏輯電平輸入/ 輸出，8MHZ時鐘與分頻，單脈沖發生器，ISP在線下載接口。

　　(3)常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485等;

　　(4)控制對象：小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等;

　　·軟件：

　　系統配置Win98/2000/xp等操作平臺的單片機、微機仿真調試軟件，支持匯編、C51、C語言編譯、調試;單片機在線下載軟件等。

　　·電源：

　　系統內置高性能直流穩壓電源。`

　　·機箱：

　　系統配置輕便鋁合金箱子作為實驗儀機箱。

二、單片機微機開發實驗儀主要特點：

　　(1)系統自動識別CPU：5286K+是集51、8088二大系列CPU于一體的二合一實驗系統，內置8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用;同時疊插51CPU卡，仿真器外置，構成51單片機實驗開發系統，結構緊湊，資源充分共享，CPU類型有1X2開關切換，無需插拔CPU卡!。

　　(2)實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

　　(3)二次開發：主機板留有擴展單元，通過選配我廠提供擴展卡擴展實驗功能，或根據接口定義自行擴展。

　　(4)在線下載：不需編程器，可直接燒錄AT89S5X單片機。

　　(5)二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和運

　　行的操作;二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成50多個實驗。

三、單片機微機開發實驗儀的實驗項目：

　　51實驗部份

　　軟件實驗

　　(1)清零程序;

　　(2)拆字程序;

　　(3)拼字程序;

　　(4)數據區傳送子程序;

　　(5)數據排序?qū)嶒?

　　(6)查找相同數據個數;

　　(7)無符號雙字節快速乘法子程序;

　　(8)多分支程序;

　　(9)脈沖計數實驗;

　　(10)電腦時鐘實驗。

　　硬件實驗

　　(1)P1口亮燈實驗;

　　(2)P1口轉彎燈實驗;

　　(3)P3.3口輸入，P1口輸出實驗;

　　(4)工業順序控制實驗;

　　(5)8255 A、B、C口輸出方波實驗;

　　(6)8255 PA口控制PB口;

　　(7)8255控制交通燈;

　　(8)簡單I/O擴展實驗;

　　(9)A/D0809轉換實驗;

　　(10)D/A0832轉換實驗;

　　(11)8279鍵盤顯示實驗;

　　(12)通用打印機實驗;☆

　　(13)微型打印機打印字符、曲線、漢字實驗;☆

　　(14)日歷時鐘DS12887控制實驗;☆

　　(15) I2C儲存卡讀寫實驗;

　　(16)語音芯片ISD1420控制實驗(錄音);☆

　　(17)語音芯片ISD1420控制實驗(放音);☆

　　(18)繼電器控制實驗;

　　(19)步進電機控制;

　　(20)8253方波實驗;

　　(21)小直流電機調速實驗;

　　(22)16*16 LED點陣顯示實驗;

　　(23)128*64 LCD液晶顯示實驗;

　　(24)8250可編程異步通訊接口實驗(自發自收);

　　(25)8251可編程通訊接口實驗(與PC機);

　　(26)單片機RS232/485串行發送實驗(雙機通訊);

　　(27)單片機RS232/485串行接收實驗(雙機通訊);

　　(28)溫度壓力實驗;

　　88實驗部份

　　軟件實驗：

　　(1)二進制多位加法實驗

　　(2)二進制轉換為BCD碼實驗

　　(3)BCD碼轉換為二進制碼

　　(4)十進制數的BCD碼相減運算

　　(5)內存清零實驗

　　(6)數碼顯示實驗

　　(7)求最大數和最小數

　　(8)數據塊傳送實驗

　　(9)分支程序設計。

　　硬件實驗 ：

　　(1)A/D轉換實驗

　　(2)D/A轉換實驗(一)

　　(3)D/A轉換實驗(二)

　　(4)8255A并行口實驗(一)

　　(5)8255A并行口實驗(二)

　　(6)定時器/計數器實驗

　　(7)8259單級中斷控制器實驗

　　(8)串行口發送實驗(雙機通訊)

　　(9)串行口接收實驗(雙機通訊)

　　(10)小直流電機調速實驗;

　　(11)步進電機控制

　　(12)繼電器控制

　　(13)存貯器讀寫實驗

　　(14)電子琴實驗

　　(15)簡單I/O口擴展實驗

　　(16)8251可編程通訊接口和PC機通訊

　　(17)16*16 LED點陣顯示實驗

　　(18)128*64 LCD液晶顯示實驗

　　(19)8237 DMA傳送實驗

　　(20)8250可編程異步通訊接口實驗

　　(21)8279 鍵盤顯示實驗

　　(22)溫度控制實驗

　　(23)壓力測量實驗

　　擴展卡實驗(選配)☆

　　(1)POD1擴展卡主持以下實驗：

　　·看門狗實驗

　　·紅外線遙控收發實驗

　　·165并轉串

　　·164串轉并

　　·查詢式鍵盤

　　(2)POD2擴展卡主持以下實驗：

　　·LM331 V/F、F/V實驗

　　·138譯碼

　　(3)POD3擴展卡主持以下實驗：

　　·串行EEPROM 93C46讀寫實驗

　　·I2C AT24C02讀寫實驗

　　·TLC549串行A/D轉換實驗

　　·TLC5615 10位D/A串行轉換實驗

　　·PCF8563 I²C日歷時鐘實驗

　　(4)POD4擴展卡主持以下實驗：

　　·ISD1420 語音錄放(51/88)

　　(5)POD5擴展卡：(51/88)

　　·40芯鎖緊大孔引出，擴展主板以外接口芯片用。

　　(6)CAN卡：CAN總線通訊接口實驗

　　(7)以太網卡：以太網TCP/IP協議接口實驗

　　(8)USB2.0卡：USB2.0通訊接口實驗。

　　說明：實驗項目打“☆”號為選配擴展卡實驗(無注明僅供51使用)。
