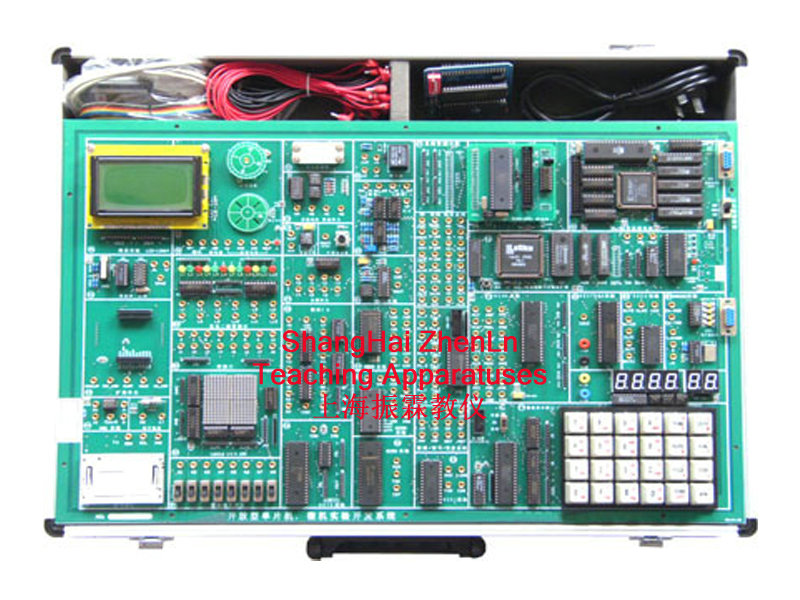

一、系統簡介：

　　本系統是《MCS-51/ 96單片機原理與接口》、《十六位微機原理與接口》、《單片機控制技術》、《自動化控制》、《EDA》等課程教學的最佳配套實驗設備。以小系統、多功能、易擴展為設計思想，主板以《ZL-51/96/88系列單片機·微機實驗指導書》實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元(區)，這樣學校可以從需要出發，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

二、開放型單片機微機實驗開發系統的組成：

　　·硬件：

　　(1)開發系統組成：51/96單片機仿真器，89S52CPU卡，80C196 CPU卡，8088CPU，系統控制芯片(1032)，64K程序存儲器(w27c512)，64K數據存儲器(61256x2)，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

　　(2)輸入/ 輸出：128*64 LCD圖文電路(或字符式1602 LCD)，單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針∕鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。

　　(3)常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等;

　　(4)控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等;

　　(5)擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。

　　·軟件：

　　系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試;單片機在線下載軟件等。

　　·電源：

　　系統內置高性能直流穩壓電源。

　　·機箱：

　　系統配置輕便鋁合金箱子作為實驗儀機箱。

三、系統主要特點：

　　(1)系統自動識別CPU：598KC是集51、96、8088三大系列CPU于一體的三合一實驗系統，內置51/96單片機仿真器和8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發系統，結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。

　　(2)仿真器內置：實驗儀內置的51/96通用單片機仿真器，64K數據空間、64K 程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。

　　(3)支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。

　　(4)實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

　　(5)二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。

　　(6)在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。

　　(7)二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作;二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。

四、開放型單片機微機實驗開發系統的實驗項目：

　　(一)51單片機實驗

　　軟件實驗

　　(1)清零程序;

　　(2)拆字程序;

　　(3)拼字程序;

　　(4)數據區傳送子程序;

　　(5)數據排序實驗;

　　(6)查找相同數據個數;

　　(7)無符號雙字節快速乘法子程序;

　　(8)多分支程序;

　　(9)脈沖計數實驗;

　　(10)電腦時鐘實驗。

　　硬件實驗

　　(1)P1口亮燈實驗;

　　(2)P1口轉彎燈實驗;

　　(3)P3.3口輸入，P1口輸出實驗;

　　(4)工業順序控制實驗;

　　(5)8255 A、B、C口輸出方波實驗;

　　(6)8255 PA口控制PB口;

　　(7)8255控制交通燈;

　　(8)簡單I/O擴展實驗;

　　(9)A/D0809轉換實驗;

　　(10)D/A0832轉換實驗;

　　(11)8279鍵盤顯示實驗;

　　(12)通用打印機實驗;(打印機選配☆)

　　(13)微型打印機打印字符、曲線、漢字實驗;(打印機選配☆)

　　(14)I2C儲存卡讀寫實驗;

　　(15)繼電器控制實驗;

　　(16)步進電機控制;

　　(17)8253方波實驗;

　　(18)小直流電機調速實驗;

　　(19)16*16 LED點陣顯示實驗;

　　(20)128*64 LCD液晶顯示實驗;

　　(21)8250可編程異步通訊接口實驗(自發自收);

　　(22)8251可編程通訊接口實驗(與PC機);

　　(23)單片機RS232/485串行發送實驗(雙機通訊);

　　(24)單片機RS232/485串行接收實驗(雙機通訊);

　　(25)DS18B20單總線溫度測量實驗

　　(26)壓力實驗;

　　(27)PWM實驗

　　(28)射極跟隨器

　　(二)96單片機實驗

　　軟件實驗

　　(1)清零程序

　　(2)拆字程序

　　(3)拼字程序

　　(4)數字區傳送子程序

　　(5)數據排序實驗

　　(6)查找相同個數

　　(7)無符號雙字節快速乘法子程序

　　(8)多分支程序

　　硬件實驗

　　(1)P1口亮燈實驗

　　(2) P1口轉彎燈實驗

　　(3) P2.6口輸入，P1口輸出

　　(4)工業順序控制

　　(5) 8255 A、B、C口輸出方波

　　(6) 8255 PA口控制PB口

　　(7) 8255控制交通燈

　　(8)簡單I/O擴展

　　(9) A/D轉換實驗

　　(10)D/A轉換實驗

　　(11)8279鍵盤顯示實驗

　　(12)通用打印機 ☆

　　(13)繼電器控制

　　(14)8253方波

　　(15)步進電機控制

　　(三)8086微機實驗

　　軟件實驗：

　　(1)二進制多位加法實驗

　　(2)二進制轉換為BCD碼實驗

　　(3)BCD碼轉換為二進制碼

　　(4)十進制數的BCD碼相減運算

　　(5)內存清零實驗

　　(6)數碼顯示實驗

　　(7)求最大數和最小數

　　(8)數據塊傳送實驗

　　(9)分支程序設計。

　　硬件實驗 ：

　　(1)A/D轉換實驗

　　(2)D/A轉換實驗(一)

　　(3)D/A轉換實驗(二)

　　(4)8255A并行口實驗(一)

　　(5)8255A并行口實驗(二)

　　(6)定時器/計數器實驗

　　(7)8259單級中斷控制器實驗

　　(8)串行口發送實驗(雙機通訊)

　　(9)串行口接收實驗(雙機通訊)

　　(10)小直流電機調速實驗;

　　(11)步進電機控制

　　(12)繼電器控制

　　(13)存貯器讀寫實驗

　　(14)電子琴實驗

　　(15)簡單I/O口擴展實驗

　　(16)8251可編程通訊接口和PC機通訊

　　(17)16*16 LED點陣顯示實驗

　　(18)128*64 LCD液晶顯示實驗

　　(19)8237 DMA傳送實驗

　　(20)8250可編程異步通訊接口實驗

　　(21)8279 鍵盤顯示實驗

　　(22)溫度測量實驗

　　(23)壓力測量實驗

　　擴展卡實驗(選配)☆

　　(1)POD1擴展卡主持以下實驗：(報價：150元)

　　·看門狗實驗

　　·紅外線遙控收發實驗

　　·165并轉串

　　·164串轉并

　　·查詢式鍵盤

　　(2)POD2擴展卡主持以下實驗：(報價：100元)

　　·LM331 V/F、F/V實驗

　　·138譯碼

　　(3)POD3擴展卡主持以下實驗：(報價：150元)

　　·串行EEPROM 93C46讀寫實驗

　　·I2C AT24C02讀寫實驗

　　·TLC549串行A/D轉換實驗

　　·TLC5615 10位D/A串行轉換實驗

　　·PCF8563 I²C日歷時鐘實驗

　　(4)POD4擴展卡主持以下實驗：(報價：100元)

　　·ISD1420 語音錄放

　　(5)POD5擴展卡：(報價：50元)

　　·40芯鎖緊大孔引出，擴展主板以外接口芯片用。

　　(6)POD1032擴展卡：(報價：100元)

　　·主持Lattice公司：ISP1032E芯片實驗開發。

　　(7)POD1C3擴展卡：(報價：200元)

　　·主持Atera公司：EP1C3T144芯片實驗開發。

　　(8)POD1C6擴展卡：(報價：250元)

　　·主持Atera公司：EP1C6T144芯片實驗開發。

　　(9)CAN卡：CAN總線通訊接口實驗(報價：150元)

　　(10)以太網卡：以太網TCP/IP協議接口實驗(報價：150元)

　　(11)USB2.0卡：USB2.0通訊接口實驗。(報價：150元)

　　說明：實驗項目打“☆”號為選配實驗。
