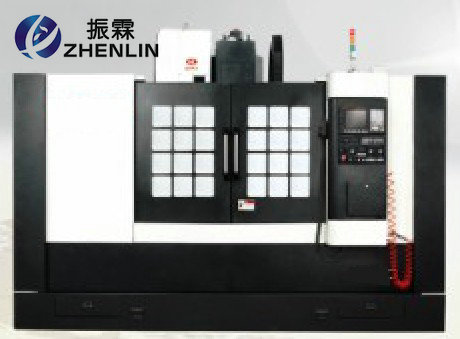

ZLFK-21N型型數控加工中心
- 數控加工中心機身底座、滑塊、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，金相組織穩定，在內部分布著網狀結構的加強筋，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過噴砂回火震動實效處理，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障；
立柱底部為A字形跨式結構，結合大箱體底座，大幅減輕重切削時機身的振動；
1. 本機床底座寬大厚實，重量足、重心低、支承優，為高速高精加工提供了有力保障；兩側大坡度的寬斜槽有利于排屑；配以導油結構，實現了油水分離；并對吊裝鏟運進行了合理安排。
2. 立柱為人字形，支承穩固，抗扭曲及沖擊的能力大為提高。主軸箱體、滑鞍、工作臺等都經過精心設計，充分考慮了高速高精的要求。
3. 床身及主要部件均采用高規格的優質鑄鐵，通過先進的全樹脂砂澆鑄成型工藝，極大的提高了機床結構的精度和穩定性，適應高速度、高精度加工。
4. 機床關鍵結構件均由五面體加工中心、龍門導軌磨、專用鏜銑臥加等大型進口高精度數控設備加工，工藝優、精度高。
5. 機床的功能部件，包括主軸、滾珠絲杠、導軌、潤滑裝置、聯軸器、絲杠軸承等均為進口/國內名優產品，可靠耐用。
6. 三軸進給系統均采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；
7. 三軸滾珠絲杠均采用預拉伸安裝，提高了絲杠的剛度，最大限度地減少由于高速運轉熱變形引起的誤差。
8. 滾珠絲杠軸承為專用絲杠軸承，極大的提高了進給軸的軸向剛性、精度和抗沖擊力。
9. 滾珠絲杠與交流伺服電機軸采用彈性聯軸器進行無間隙直聯傳動，保證機械運動的準確定位。
10. 配置自動或手動潤滑系統，對導軌和滾珠絲杠進行定時定量潤滑。配置油冷機，對主軸工作溫度進行控制，提高了機床加工精度和使用壽命。
11. 機床配置全防護罩，采用整體的鈑金防護底盤，加以得當?shù)乃碗姎馓幚?，整體新穎美觀、可靠實用，
12. 采用獨立冷卻水箱，鐵屑及冷卻液回收方便，無飛濺滲漏現象，為工廠的管理和工作區域的衛生提供了有力的保障。數控系統及驅動單元均為著名品牌的成熟產品；PLC歷經多年應用，安全可靠；機床電氣設計精當、工藝規范、電器均為國內品牌，故障低、經久耐用。
13. 機床裝配工藝精細，運動部分經激光干涉儀和球桿儀補正精度，大大提高了機床運行精度，機械精度遠優于國標。一、數控加工中心用途及適應性：
立式加工中心是三軸控制的現代化加工機床，采用FANUC 0i-MF數控系統，配圓盤式24T機械手刀庫，可自動連續完成對零件的銑、鉆、鏜、攻等多種工序，適用于大批量生產各種平面、孔、復雜形狀表面的加工，節省工裝，縮短生產周期，提高加工精度。應用場合非常廣泛。
機床大件采用稠筋封閉式框架結構，剛性高，抗振性好，床身、立柱、銑頭、床鞍、工作臺等大件全部采用高強度鑄鐵，組織穩定，確保品質。合理的結構與加強筋的搭配，保證了基礎件的高剛性。寬實的機床床身，箱型腔立柱、負荷全支撐的導軌，可確保加工時的負載能力。
機床X、Y向?qū)к墳橹本€導軌（即線軌），確保機床移動輕松、平穩。Z向?yàn)橘N塑-淬硬導軌組合，確保垂直方向的穩定性。
主傳動采用伺服主軸電機、同步帶輪、同步齒形帶傳動，傳動噪聲低。主軸在60-8000RPM范圍內無級變速，對各類零件加工的適應能力很強。主軸組件整套進口，可靠穩定，確保加工精度。X、Y、Z三軸采用高精密滾珠絲桿，搭配預壓式雙螺帽，確保最低背隙。三軸滾珠絲桿采用精密級滾珠絲桿專用軸承，運轉精度高。滾珠絲桿和伺服電機以繞性聯軸器直聯，效率高，背隙小。
本機床的數控系統，具有標準RS232、CF卡接口，因而機床可以進入系統或進入無人化車間自動運行。
主要技術名稱 技術參數 工作臺尺寸 600×1300mm 行程 X軸 1020mm Y軸 600mm Z軸 600mm 主軸轉速 60-8000rpm 刀柄形式 BT40 進給速度 X/Y/Z 24/24/18m/min T形槽寬 18mm T形槽間距 150mm 主軸端部到工作臺距離 70-670mm 主軸中心至立柱距離 655mm 工作臺最大承重 1000kg 最小設定單位 0.001mm 重復定位精度 ±0.0075mm 定位精度 ±0.01mm 主電機 (11kw/30min) 刀庫 圓盤式24T機械手刀庫 加工能力 銑削能力 120cm3/min 鉆孔能力 φ20mm 鏜孔能力 φ100mm 攻絲能力(鑄鐵) M16×2 氣源壓力 4-6kgf/cm2 電源電壓范圍 380V±10% 50HZ 三相交流、≤30KW 頻率： 50HZ 三相交流 機床外形尺寸 3000×2950×2500mm 重量 約6500kg
二、數控加工中心關鍵配套件：主軸單元： 臺灣普森（或臺灣羅翌、臺大、臻賞）
絲杠軸承： 日本NSK
松刀氣缸： 臺灣尚品（或北矩、豪澄、協清）
滾珠絲杠： 臺灣上銀（或臺灣銀泰）
直線導軌： 臺灣上銀（或臺灣銀泰）
刀庫： 臺灣首輪
主軸伺服電機： 日本FANUC 標配
三軸伺服電機： 日本FANUC 標配
數控系統： 日本FANUC 0i-MF
滾珠絲杠專用精密螺母： 臺灣盈錫
氣動元件： 臺灣亞德客
聯軸節： 德國R+W
導軌不銹鋼防護罩：上海振飛（臺資企業）（或臺灣引興）
潤滑系統： 中日合資河谷（或日華）
電氣元器件： 采用國內外知名品牌
三、數控加工中心機床精度標準：ISO 10791-1998 《加工中心 檢驗條件》
JB / T8771.4-1998 《加工中心 線性定位精度和重復定位精度檢驗》
JB / T8771.7-1998 《加工中心 精加工試件精度檢驗》
JB / T 8801-1998 《加工中心 技術條件》
四、數控加工中心主軸傳動系統：
主電機為FANUC原裝伺服主電機，功率強勁。
主軸潤滑：使用進口高級潤滑脂潤滑、全封閉、免維護。
主傳統為FANUC伺服主電機通過同步內齒帶和同步帶輪傳動到主軸上。
五、數控加工中心進給系統：三軸均為FANUC交流伺服電機。
三軸能實行平穩的快速移動速度。
數控系統最小設定與移動單位：0.001mm。
六、數控加工中心刀庫形式/容量：
圓盤式24T機械手刀庫七、數控加工中心機床結構：主軸具有高剛性結構。
立柱“人”型結構，剛性好，主軸中心線與立柱兩導軌中心線在同一平面，主軸系統變形小，加工精度高。
三軸導軌均為直線導軌，精度穩定性好，耐磨性好。
三軸滾珠螺桿和伺服馬達直接傳動，無傳動累積誤差，重復及定位精度高。
自動換刀結構，動作平穩。
機床設計采用了機電一體化結構，減少了占地面積，簡化了搬運和安裝。
八、數控加工中心機床防護：機床外圍采用了全封閉式安全防護罩,使加工過程中的冷卻液和鐵屑得到安全充分的回收。
符合GB15760-1995《金屬切削機床安全防護通用技術備件》。
機床噪聲：符合國家標準〈75db。
電控柜冷卻采用冷熱交換器降溫，密封防塵，防塵等級IP65。
九、數控加工中心潤滑系統：采用自動潤滑裝置，對各滑動面及滾珠絲杠施行強制潤滑，滑油不可回收，最終流入冷卻箱參與工件的冷卻。
注油時間間隔和注油量可調。
油位過低（缺油）時機床顯示報警。
十、數控加工中心冷卻系統：機床配大流量冷卻系統。
十一、數控加工中心氣動系統：氣動系統裝有氣源處理元件、壓力開關、電磁閥等，實現氣動換刀，主軸吹氣。配置外接氣槍，可對工作區域進行清掃。
十二、數控加工中心三色警示燈：紅燈：顯示報警
黃燈：顯示程序結束
綠燈：顯示程序正在執行中
十三、數控加工中心排屑裝置：本機床配備自動排屑裝置，可對機床內部鐵屑及廢料自動清理，省時省力。
十四、數控加工中心隨機附件：序號 品名 規格型號 數量 1 彈簧夾頭刀柄 BT40-ER32-100 3件 2 ER32卡簧 3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20 全1套 3 鎖刀座 BT40 1件 4 平口鉗 200 1臺 5 機床配套墊鐵及地腳螺栓 配套 1套 6 換刀扳手 配套 1把 7 機床配套T型螺栓 配套 2套 8 壓板螺栓 配套 4套 9 工具箱內含維護扳手、螺絲刀、油槍等 配套 1只 10 操作說明書 FANUC 1本 11 參數說明書 FANUC 1本 12 維修說明書 FANUC 1本 13 CAD/CAM和通訊軟件（光盤） 1套
