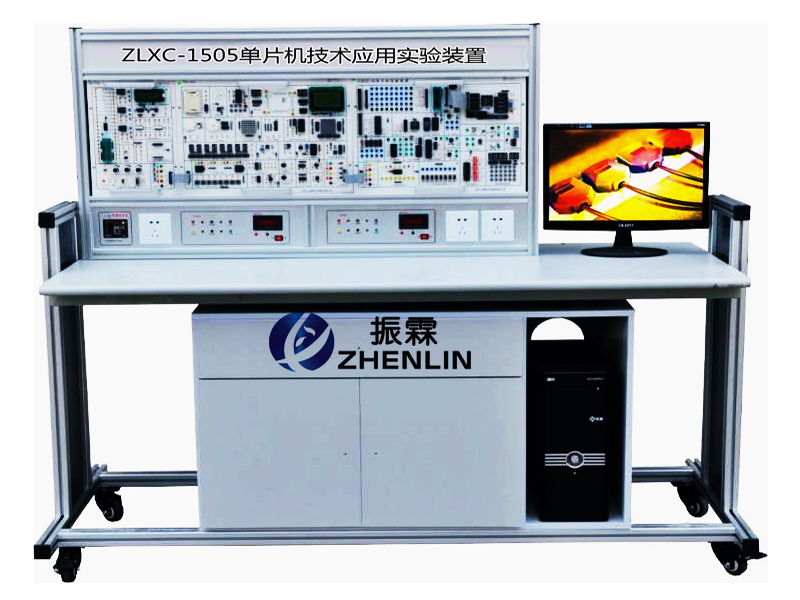

ZLXC-1505型單片機技術應用實驗裝置
- 單片機技術應用實驗裝置是根據職業教育課程改革和教材建設規劃要求及教學和實訓要求研發。適用于研究生、本科、大專、職業技術學院及中等專業技術學校的信息通信技術、應用電子技術、機電一體化、微機應用、數控技術、自動化、計算機原理與應用、儀表及控制、汽車工程等電子應用和微機控制的相關專業。一、單片機技術應用實驗裝置的主要技術參數：
1、輸入電源：AC220V±10% 50Hz、工作環境：溫度-10~+40℃ 相對濕度＜85%(25℃)、裝置容量：200VA.、重量：100kg、外形尺寸：1600×750×1500mm
2、輸入、輸出：8路開關量輸入，8路LED輸出。
3、8位數碼管動態顯示和4位數碼管靜態顯示。
4、固定脈沖：8路固定脈沖輸出,分別為：1HZ,10HZ、100HZ、1KHZ、10KHZ、100KHZ、 500KHZ、1MHZ
5、單脈沖發生器。
6、IC卡讀寫實驗?zāi)K。
7、繼電器驅動控制實驗?zāi)K。
8、24C02串行存儲器實驗?zāi)K。
9、TLC549串行模數實驗?zāi)K。
10、93C46存儲器實驗?zāi)K。
11、實時時鐘實驗?zāi)K。
12、串行鍵盤顯示接口實驗?zāi)K。
13、TLC5615串行數模轉換實驗?zāi)K。
14、語音錄放實驗?zāi)K。
15、溫度測量實驗?zāi)K。
16、8253定時計數器實驗?zāi)K。
17、D/A0832數模轉換實驗?zāi)K。
18、I/O口簡單擴展實驗?zāi)K。
19、32K程序存儲器擴展實驗?zāi)K。
20、8255并行接口控制實驗?zāi)K。
21、8279鍵盤接口顯示實驗?zāi)K。
22、16C550串行通信實驗?zāi)K。
23、ADC0809模數轉換實驗?zāi)K。
24、自帶T6963C控制器的128*64圖形液晶顯示和2*64點陣液晶顯示實驗?zāi)K。25、16*16點陣顯示實驗?zāi)K。
26、步進電機驅動控制實驗?zāi)K。
27、直流電機驅動控制及測速實驗?zāi)K。
28、看門狗實驗?zāi)K。
29、電位器模擬電壓產生模塊。
30、紅外線通信實驗?zāi)K。
31、以太網通信實驗?zāi)K。
32、電子音響驅動控制模塊。
33、USB1.0和2.0通信實驗?zāi)K。
34、CAN總線控制實驗?zāi)K。
35、RS485通信實驗?zāi)K。
36、RS232通信實驗?zāi)K。
37、雙通道虛擬示波器模塊。
38、擴展總線區。
39、光電傳感器模塊。
40、專用USB接口單片機仿真器，可以在線下載在線調試和燒錄用戶程序。
41、電源模塊，提供＋5V（3A）/-5 V(1A)/＋12V（1A）/-12V（1A）各一組,供各模塊的電源需求。
42、配置足夠配套接線。
43、配有適應WindowsMe/2000/xp等操作平臺的調試軟件，上位仿真軟件支持匯編和Ｃ語言。
44、配置CPLD實驗?zāi)K，選擇 ALTERA公司的CPLD 器件EPM240或EPM7128S （可供用戶任意選擇）
二、單片機技術應用實驗裝置實驗桌：
鋁木結構，桌面為防火、防水、耐磨高密度板，電腦桌連體設計，造型美觀大方。采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
四、單片機技術應用實驗裝置的實驗內容：
1、單片機部分 ：
實驗一: 單片機I/O口應用實驗_ P3.3口輸入 P1口輸出
實驗二: 單片機I/O口應用實驗_工業順序控制
實驗三: 并行I/O接口8255應用
實驗四: 簡單I/O口擴展實驗
實驗五: A/D 轉換實驗
實驗六: D/A轉換實驗
實驗七: 定時/計數器8253A應用
實驗八: 鍵盤顯示控制器8279應用實驗
※實驗九: 微型打印機打印字符、曲線、漢字
實驗十: 步進電機控制實驗
實驗十一: 小直流電機調速實驗
實驗十二: 電子音響實驗
實驗十三: 繼電器控制實驗
實驗十四: 數據存貯器擴展實驗
實驗十五: 8031單片機串行口應用實驗_雙機通信
實驗十六: 8031串行口應用實驗_與PC機通信
實驗十七: 串行接口16C550應用實驗
實驗十八: 串行A/D轉換器TLC549應用
實驗十九: 串行D/A轉換器TLC5615應用
實驗二十: 單片機雙機通信實驗_用RS485總線
實驗二十一: USB接口的應用實驗
實驗二十二: 網絡接口應用實驗
實驗二十三: 16X16LED 點陣顯示實驗
實驗二十四: 128 X 64 LCD液晶顯示接口實驗
※實驗二十五: 語音錄放控制實驗
實驗二十: CAN總線應用實驗
實驗二十七: 串行存儲器讀寫實驗
實驗二十八: 紅外接口通信實驗
實驗二十九: 數字溫度傳感器DS18B20的原理與應用實驗
實驗三十: “看門狗”復位實驗
實驗三十一: IC總線應用實驗：
1、串行E²PROM的讀寫實驗；
2、IC智能卡讀寫實驗；
3、串行鍵盤顯示接口ZLG7290應用實；
4、 PCF8563串行實時時鐘應用實驗
實驗三十二: 溫度壓力實驗
2、EDA/CPLD/FPGA實驗：
（1）A/D 0809模數轉換器實驗；
（2）D/A 0832數模轉換器實驗；
（3）步進電機控制實驗；
（4）16*16 LED點陣顯示實驗；
（5）電子時鐘實驗；
（6）數碼管靜態顯示實驗；
（7）4*4鍵盤擴展實驗；
（8）128*64 LCD液晶顯示實驗；
（9）電子音樂演奏實驗；
（10）RS232串口發送實驗（SEND）；
（11）RS232串口接收實驗（RECEIVE）；
（12）單片機總線接口實驗；
（13）異步串口通訊（UART）
