ZL-SM04型數電模電EDA實驗設備
- ZL-SM04 數電模電EDA實驗設備是我公司根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的要求，按照職業教育的教學和實訓要求而研發的綜合實訓考核裝置，裝置綜合性強，實訓內容豐富。適用高職、中職、中專、職校 “模擬電子技術”等課程的實訓大綱要求，其是學校新建或擴建實訓室，迅速開設實訓課程的理想設備。

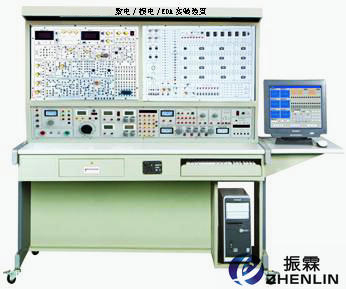

參考圖片（電腦自備）一、數電模電EDA實驗設備的技術性能:1、輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：120Kg
5、外形尺寸：1600mm×700mm×1400mm
二、數電模電EDA實驗設備的基本配置及功能:
本實訓臺主要由實驗屏、實驗?zāi)K、實訓桌等組成。
（一）實訓屏
實驗屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供直流電源、函數信號發生器、測試儀表及實訓器件等。
1、電源部分：電源輸入時信號燈亮，開啟單相漏電開關,實訓臺開始工作。
1.1、直流電源：
1.1.1四路固定直流電源：±12V、±5V，每路均有短路、過載保護功能。
1.1.2二路互相獨立的0-30V連續可調恒流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設限流和保護功能，自動恢復功能。將兩路0-30V電源通過適當?shù)倪B接，可得到輸出0～±30V連續可調或0-60V連續可調電源。
2、邏輯電平顯示：8位LED顯示
3、邏輯電平開關：8位開關電平輸出
4、單次脈沖：每次可輸出一對正負脈沖。
5、音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
6、七段譯碼器：6組七段譯碼器及對應譯碼顯示數碼管。
9、智能數顯直流數字電壓表1只：采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-500V。。
10、智能數顯直流數字電流表1只：采用ECL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-5000mA。
（二）實驗?zāi)K
本裝置實驗控制屏由兩套電路功能板組成，左邊為數電/模電/EDA模塊，右邊為單片機模塊，可以同時開設模電，數電，電路分析，單片機，CPLD實驗等實驗。主要功能組成如下:
1、數字電路功能單元
1）4×4矩陣鍵盤：矩陣式結構，組合按鍵。
2）16位撥動開關：開關量輸入。
3）十進制8421撥碼盤：提供0～9十進制編碼值。
4）16位開關量輸出：發光二極管紅、黃、綠色三組各5只高亮度發光二極管，含電流驅動。
5）6位LED顯示：7段數碼管靜態顯示方式6位，動態顯示方式1-6位均可，含電流驅動。
6）有源晶振：4MHz標準時鐘，通過模塊跳線器選擇，向可編程器件的CLK提供時鐘。
7） 單脈沖發生器：提供加消抖處理,單個±脈沖輸出。
8）邏輯筆：可測量邏輯高低電平、高阻和脈沖狀態。
2、模擬電路功能單元
1）模擬電路模塊接入?yún)^(qū)：可接入各種模擬電路實驗?zāi)K
2）波形發生器單元輸出波形：方波、三角波、正弦波
幅值：正弦波：0～14V（14V為峰-峰值，且正負對稱）
三角波：0～24V（24V為峰-峰值，且正負對稱）
方波：0～24V（24V為峰-峰值，且正負對稱）
頻率范圍：分四檔2HZ～100HZ、90HZ～1KHZ、900HZ～10KHZ、9KHZ～90KHZ
3）直流信號源單元：雙路±5V/1mA、±0.5V/mA、兩檔連續可調。
4）3位半數字電壓表：測量范圍：-19.99V～+19.99V
3、EDA實驗功能單元
1）由數字電路功能單元、模擬電路功能單元共同組成。
2）可編程器件模塊。標準配置為L(zhǎng)attice的IspLsi1032.
4、擴展實驗?zāi)K區
1）集成電路擴展插座：可插實驗用IC芯片或ispPAC模塊。
5、多CPU單片機實驗?zāi)K
1）開發系統組成：?jiǎn)纹瑱C(jī)仿真接口（仿真器外接），用戶CPU（AT89S52），系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針∕鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。
3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；
4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；
5）多CPU：CPU仿真器和實驗系統徹底分開，實驗系統只留CPU接口不含CPU，這樣只要更換不同CPU卡，就可支持不同類型CPU實驗開發。支持51、196、8088。
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有全封閉元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
（四）配套軟件
1、電工電子虛擬仿真實訓與考核軟件（為了避免知識產權糾紛投標現場需提供計算機軟件著作權證書）
采用三維仿真技術的大型仿真實訓軟件。涵蓋模擬電子技術、數字電子技術的主要實訓項目。每個項目可根據需要設有實訓目的、實訓器件、實訓電路、電路原理、通電測試、故障檢測等多種訓練任務。
具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身。適用范圍電子技術仿真實驗、應用電子技術仿真實驗實訓、維修電工仿真實訓、電子技能仿真實訓等。
2、在線遠程教育學習軟件（需提供國家政府機構認可的自主知識產權的證明材料和演示）
在線教育系統首頁須有投標企業LOGO，提供免費遠程PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓，自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，12種教學手段,游戲化闖關式學習體驗,三大管理系統,網校CRM系統
3、電氣控制仿真軟件（需提供國家政府機構認可的自主知識產權的證明材料）
以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
（1）軟件模擬線路故障根據故障現象使用各種虛擬儀表進行排故
（2）學員根據電路圖自己布局電氣設備并連接線路，自動檢測線路錯誤。
（3）電機及電氣三維元件裝配
三、數電模電EDA實驗設備的實訓項目:1、數字部分基本實驗：
（1）門電路邏輯功能及測試；
（2）組合邏輯電路(半/全加器)；
（3）R-S、D、JK4、觸發器；
（4）三態輸出觸發器、鎖存器；
（5）集成計數器及寄存器；
（6）時序電路測試及研究；
（7）譯碼器和數據選擇器；
（8）波形發生及單穩態觸發器；
（9）555時基電路
可選做如下實驗：
（10）CMOS門電路測試；
（11）門電路的驅動能力測試；
（12）寄存器及其應用實驗；
（13）順序脈沖和脈沖分配器電路；
（15）多路模擬開關及其應用實驗；
（16）四路優先判決電路實驗；
（17）TS、OC門的功能測試及其應用實驗；
（18）邏輯筆實驗與分析實驗；
（19）施密特觸發器及其應用實驗；
（20）數字定時器實驗；
（21）觸發器應用實驗；
（22）時序電路應用實驗；
（23）單穩態觸發器及其應用實驗；
（24）電壓變換器實驗；
（26）模數，數模轉換電路實驗
2、模擬部分實驗內容：
（一）分立元件電路實驗
1、基本單級放大電路；
2、兩級放大電路；
3、負反饋放大電路；
4、射級跟隨器；
5、差動放大電路；
6、比例求和運算放大電路；
（二）集成運算放大電路
7、模擬運算電路
①電壓跟隨器 ②反向比例放大器 ③同相比例放大器 ④反相求和比例放大器 ⑤雙端輸入求和放大電路；
8、積分與微分電路
①積分電路 ②微分電路 ③微積分電路；
9、波形發生電路
①方波發生器 ②占空比可調的矩形波發生器 ③三角波發生電路 ④鋸齒波發生電路；10、有源濾波器
①低通濾波器 ②高通濾波器 ③帶阻濾波器；
11、電壓比較器
①過零比較器 ②反相滯回比較器 ③同相滯回比較器；
12、集成電路RC正弦波振蕩；
13、集成功率放大器；
14、整流濾波與并聯穩壓電路；
15、串聯穩壓電路；
16、集成穩壓電路；
17、RC正弦波振蕩器；
18、LC振蕩器及選頻放大器；
19、電流/電壓轉換電路；
20、電壓/頻率轉換電路；
21、互補對稱功率放大器；
22、波形變換電路
3、電路分析基本實驗：
1、常用電子元件的特性認識（2、3端元件）；
2、伏安特性的測試；
3、受控源特性的研究；
4、R、C電路特性；
5、1、2階電路的瞬態（時域）響應；
6、雙口網絡的研究。
4、EDA實驗內容
1)單元電路設計實驗：
（1）常用門電路設計；
（2）編碼器/譯碼器設計；
（3）觸發器及時序電路設計；
（4）同步/異步計數器設計；
（5）鍵盤掃描實驗；
（6）加法器實驗
2)綜合設計實驗：
（1）SSI組合電路的設計與冒險競爭觀察；
（2）MSI組合電路的設計；
（3）可讀寫寄存器的設計。
3) 研究創新實驗：
（1）數字頻率計；
（2）數字電子鐘設計；
（3）十字路口交通燈自動控制器的設計；
（4）出租車計費器的設計；
（5）數字濾波器設計；
（6）DAC、ADC模型設計；
（7）數字模擬綜合系統設計
5、單片機實驗內容
MCS-51單片機實驗
單片機原理實驗
實驗一 系統認識實驗
實驗二 數碼轉換實驗
1.BCD整數轉換為二進制整數
2.二進制整數轉換為十進制整數
實驗三 運算程序設計實驗
1.多字節加法程序
2.雙字節無符號數乘法
3.雙字節除法
實驗四 查表程序設計實驗
1.采用查表的方法將16進制數轉換為ASCII碼
2.通過查表實現y=x2
實驗五 數據排序?qū)嶒?yàn)
實驗六 位操作實驗
第3章 單片機集成功能模塊實驗
實驗一 數字量輸入輸出實驗
1.P1口I/O實驗
2.P1口流水燈實驗
實驗二 中斷控制實驗
1.定時器中斷
2.外部中斷
實驗三 定時／計數器實驗
1.定時器實驗
2.計數器實驗
實驗四 串行通信實驗
1.自發自收實驗
2.雙機通信實驗5
實驗五 片內看門狗應用實驗
實驗六 片內EEPROM應用實驗
單片機接口擴展應用實驗
實驗一 存儲器擴展實驗
實驗二 I/O擴展實驗
實驗三 8255并行口實驗
1.8255 A/B/C口輸出方波
2.8255 PA輸入／PB輸出
3.8255控制交通燈
實驗四 A/D 0809模數轉換實驗
實驗五 D/A 0832數模轉換實驗
實驗六 鍵盤與顯示設計實驗
實驗七 LCD 128×64液晶顯示實驗
實驗八 LED 16×16點陣顯示實驗
實驗九 音頻驅動實驗
實驗十 繼電器控制實驗
實驗十一 步進電機控制實驗
實驗十二 直流電機控制實驗
實驗十三 數字溫度傳感器實驗
實驗十四 V/F轉換實驗
實驗十五 PWM輸出實驗
實驗十六 實時時鐘實驗
實驗十七 紅外遙控實驗
實驗十八 并串與串并轉換實驗
實驗十九 AT24C02串行存儲器讀寫實驗
實驗二十 X5045P看門狗應用實驗
實驗二十一 串行A/D轉換實驗
實驗二十二 串行D/A轉換實驗
實驗二十三 8251串行通信應用實驗
實驗二十四 8253定時／計數器應用實驗
實驗二十五 8259中斷器控制實驗
MCS-8086單片機實驗
微機原理及其程序設計實驗
實驗一 系統認識實驗
實驗二 數制轉換實驗
1.十六進制數轉換為十進制數
2.十進制數轉換為十六進制數
實驗三 碼制轉換實驗
1.ASCII碼（數字符）轉換為十六進制數
2.十六進制數轉換為ASCII碼
3.ASCII碼（數字符）轉換為十進制數
4.十進制數轉換為ASCII碼
5.十進制數的ASCII碼轉換為BCD碼
6.十進制BCD碼轉換為二進制數
實驗四 運算類編程實驗
1.二進制雙精度加法運算
2.十進制的BCD碼減法運算
3.乘法運算
實驗五 分支程序設計實驗
實驗六 循環程序設計實驗
1.計算S＝1＋2×3＋3×4＋4×5＋…＋N（N＋1）
2.求某數據區內負數的個數
實驗七 排序程序設計實驗
1.氣泡排序法
2.學生成績名次表
實驗八 子程序設計實驗
1.求無符號字節序列中的最大值和最小值
2.求N!
實驗九 查表程序設計實驗
實驗十 輸入輸出程序設計實驗
1.顯示A~Z共26個大寫英文字母
2.INT 21H功能調用示例程序?qū)嶒?yàn)
3.PC鍵盤輸入、實驗系統數碼管輸出
4.實驗系統鍵盤輸入、PC屏幕輸出
微機接口技術及其應用實驗
實驗一 存儲器擴展實驗
實驗二 I/O擴展實驗
1.8位I/O擴展
2.16位I/O擴展
實驗三 8255并行口實驗
1.8255 A/B/C口輸出方波
2.8255 PA輸入／PB輸出
3.8255控制交通燈
實驗四 A/D 0809模數轉換實驗
實驗五 D/A 0832數模轉換實驗
實驗六 鍵盤與顯示設計實驗
1.8279鍵盤與顯示設計
2.8255鍵盤與顯示設計
實驗七 8237可編程DMA控制器實驗
實驗八 8251串行通信應用實驗
實驗九 8253定時／計數器應用實驗
實驗十 8259中斷控制器實驗
實驗十一 LCD 128×64液晶顯示實驗
實驗十二 LED 16×16點陣顯示實驗
實驗十三 音頻驅動實驗
實驗十四 繼電器控制
實驗十五 步進電機控制
實驗十六 直流電機控制
實驗十七 數字溫度傳感器實驗
實驗十八 V/F轉換實驗
實驗十九 PWM輸出實驗
MCS-96單片機實驗
軟件實驗
實驗一 清零程序
實驗二 拆字程序
實驗三 拼字程序
實驗四 數據區傳送子程序
實驗五 數據排序?qū)嶒?yàn)
實驗六 查找相同數個數
實驗七 無符號雙字節快速乘法子程序
實驗八 多分支程序
實驗九 定時器1實驗--定時中斷
實驗十 定時器T1和T2同時產生中斷
實驗十一 80C196外部中斷實驗
實驗十二 80C196軟件方法產生中斷
實驗十三 利用HSI測脈沖寬度
實驗十四 利用HSI測量單脈沖寬度
實驗十五 利用HSO產生單脈沖
實驗十六 利用HSO產生連續脈沖
實驗十七 軟件定時器
實驗十八 80C196 A/D轉換實驗
實驗十九 利用80C196的PWM產生各種波形
實驗二十 二進制轉換到BCD進制轉換到ASCII
硬件實驗
自搭接硬件電路實驗提示
實驗一 P1口亮燈實驗
實驗二 P1口轉彎燈實驗
實驗三 P2.6輸入，P1口輸出
實驗四 工業順序控制
實驗五 8255 A.B.C輸出方波
實驗六 8255 PA口控制PB口
實驗七 8255控制交通燈
實驗八 簡單I/O口擴展實驗
實驗九 A/D轉換實驗
實驗十 D/A輸出方波實驗
十一 繼電器控制
實驗十二 8253方波
實驗十三 80C196串行口實驗
實驗十四 LED七段數碼管顯示實驗
實驗十五 鍵盤顯示綜合實驗
實驗十六 音頻驅動實驗
實驗十七 步進電機實驗
實驗十八 直流電機實驗
實驗十九 外部中斷（急救車與交通燈）
相關產品推薦：
ZL-SM01型模電、數電實驗室成套設備
ZL-SM02型模電、數電、微機接口及微機應用綜合實驗成套
ZL-SM03型電子工程試驗箱
ZL-SM04型數電模電EDA實驗設備
ZL-SM05型模電、數電、微機接口及微機應用綜合實驗室成套裝置
ZL-SM06型高頻電子電路綜合實訓系統
ZL-SM07型模電、數電、高頻電路實驗室成套設備
ZL-SM08型模電、數電、自動控制原理實驗室成套裝置
ZL-SM09型模電、數電、單片機實驗開發系統綜合實驗室成套裝置
ZL-SM10型模電、數電、現代通訊原理實驗室成套裝置
ZL-SM11型 CPTH+八位、十六位計算機組成原理與系統結構實驗設備
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查數電模電EDA實驗設備的貨品外觀，核實數電模電EDA實驗設備的型號、數量及配件，拒收處于受損狀態的數電模電EDA實驗設備并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供數電模電EDA實驗設備產品說明書內的質保條件和質保期，在質保范圍內提供對數電模電EDA實驗設備的免費維修，超出條件承諾時提供對數電模電EDA實驗設備的有償維修；
4、退貨/換貨：?jiǎn)畏矫嬖驅е碌臄?shù)電模電EDA實驗設備錯誤或數電模電EDA實驗設備購買數量錯誤，造成數電模電EDA實驗設備的退換貨要求，將不被接受；
5、貨期說明：數電模電EDA實驗設備的發貨期為參考值，如您需要了解數電模電EDA實驗設備的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對數電模電EDA實驗設備有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答數電模電EDA實驗設備的相關疑問，我們還可以幫您推薦符合您要求的汽車底盤教學實訓設備，汽車發動機實訓設備，新能源汽車實訓設備，維修電工實訓臺，PLC可編程實訓臺，機械創新實訓臺，熱工實訓設備，電力電子電拖教學設備，電子工藝教學設備，電機實訓教學設備，全車電路汽車教學設備，汽車發動機教學設備，模電數電教學設備，單片機教學實訓設備，汽車示教板實訓設備，傳感器教學設備，智能樓宇實驗室，新能源教學實訓設備，機械構造仿真實訓設備，電梯模型教學實訓設備，制冷制熱實訓設備，環境工程實驗設備，化學工藝實驗室設備，過程控制實訓設備，熱工類教學設備，液壓氣動教學設備等相關產品！
————————————————————————————————————————————————————
找不到想找的產品?請點擊 產品導航頁
振霖產品中心product center
教學設備
- 電工電子實驗裝置
- 電子工藝實訓設備
- 維修電工實訓設備
- 電機調速實驗裝置
- 汽車底盤教學設備
- 汽車發動機實訓設備
- 汽車示教板系列
- 全車電路實訓裝置
- 新能源實訓設備
- 環境工程實訓設備
- 新能源汽車實訓設備
- 制冷制熱實驗裝置
- 傳感器教學設備
- 電氣考核裝置
- PLC可編程實訓臺
- 供配電技術實訓設備
- 光機電實驗裝置
- 教學實驗箱系列
- 工業自動化實訓臺
- 單片機實驗設備
- 模電數電教學設備
- 電梯實訓裝置
- 機械仿真教學設備
- 機械構造實訓設備
- 液壓氣動實驗裝置
- 智能樓宇實驗裝置
- 化學工藝實驗室設備
- 流體力學實驗設備
- 過程控制實訓設備
- 機械陳列柜系列
- 工程制圖實驗室設備
- 鉗工焊工實訓室設備
- 工程機械實訓設備
- 透明注塑機模型
- 工程液壓實訓設備
- 透明整車實驗設備
- 船舶工程實訓設備
- 數控機床實訓裝置
