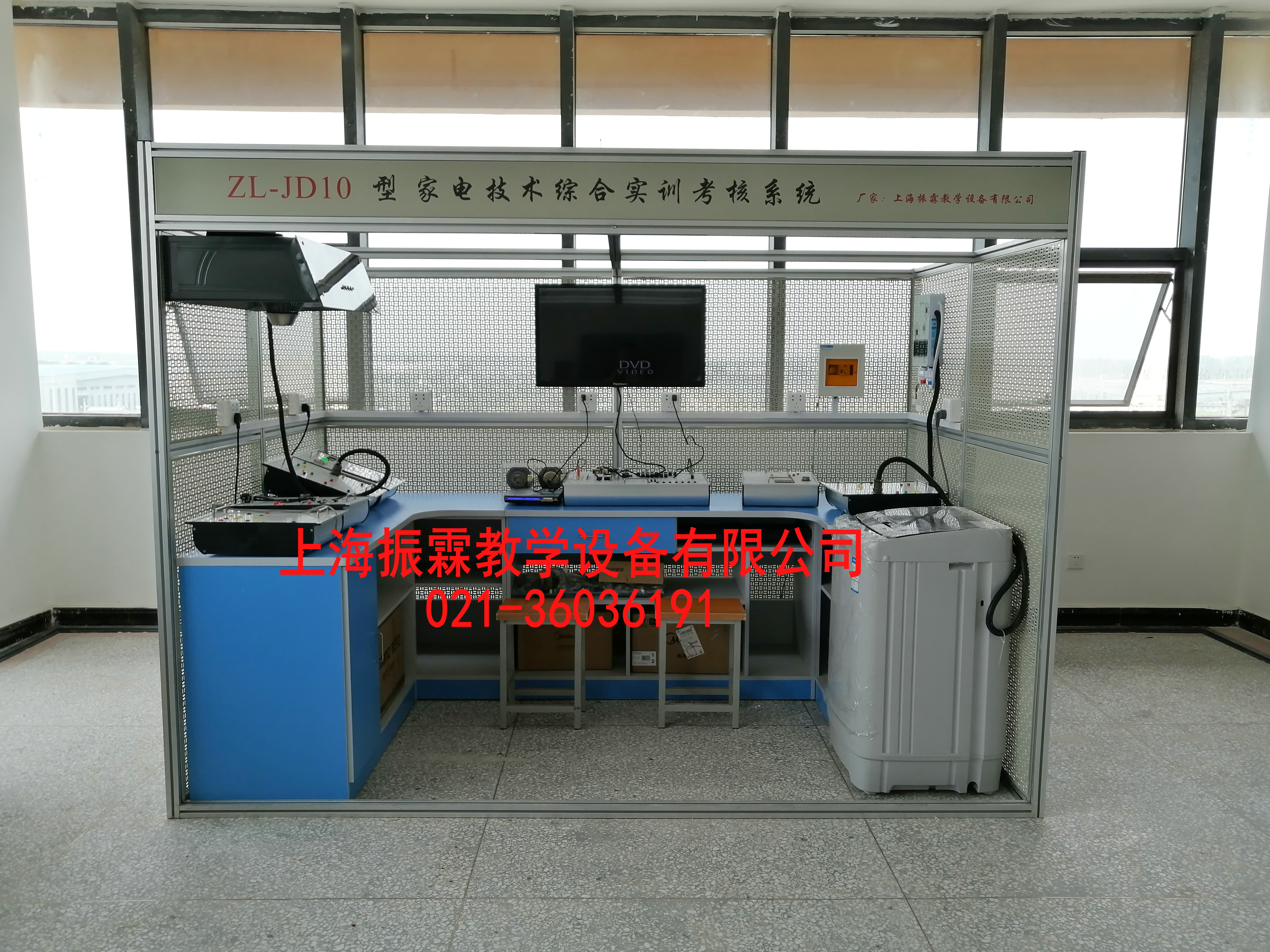

ZL-JD10 型家用電子電器綜合實訓臺

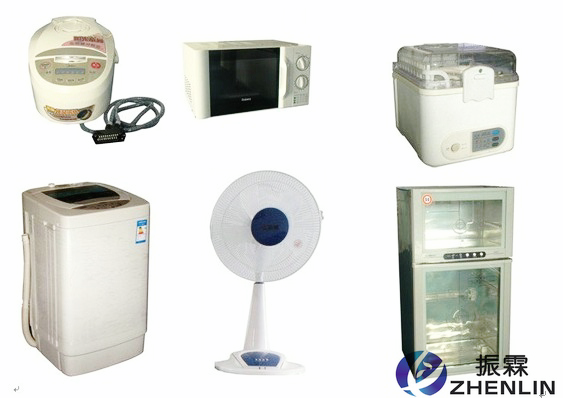

- 家用電子電器綜合實訓臺是根據教育行業標準－電子技術應用專業儀器設備配備標準，依照勞動和社會保障部發布的《家用電子產品維修工、職業技能實訓和鑒定設備技術規范》的教學和實訓要求而研制的。適合中高職院校的應用電子技術、家用電器維修、電子電器應用與維修專業等專業的家用電子產品原理與維修的實訓教學。實驗裝置包括電飯煲、全自動洗衣機、抽油煙機、吸塵器、空氣凈化器、電熱水器、電烤箱、電飯煲、微波爐等故障分析與判斷方法。能使學生更全面的了解和掌握家用電器的工作原理和維修技能。
一、家用電子電器綜合實訓臺的技術性能：
1、工作電源：AC220V±5% 50HZ
2、安全保護：漏電保護（動作電流≤30MA），過電流保護，熔斷器保護
3、最大輸入額定功率：1200W
4、環境溫度：－10℃~60℃
5、外型尺寸：1600×700××1650mm
二、家用電子電器綜合實訓臺的基本配置及功能：
1、實訓臺：鋁型材框架鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板。
2 、交流電源：220V 50Hz（帶有過流保護）
3 、直流電源:可調、固定輸出

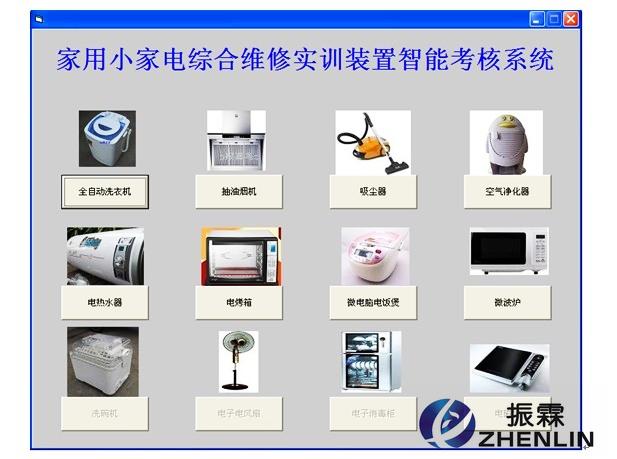

4 、實訓考核系統:
1）計算機可以監控1-126臺家用電器智能考核臺
2）已設置60多個故障點。
3）具有發卷功能
4）具有收卷功能
5）具有單臺和全部實驗臺清零功能
6）具有自動檢測各家用電器考核臺的通訊聯機情況
7）可以生成學生個人成績單
8）可以對學生考核情況進行統計、分析
9）設有進入系統密碼，進入系統后能夠修改密碼
10）具有打印功能
11）具有答題次數限制功能
12）學生臺配智能答題器，學生可以通過答題器與都師進行數據交換
5、實訓掛件：鐵質雙層亞光密紋噴塑結構，鋁塑面板能完成機電類、電熱類、電磁類家電產品的電氣原理實訓；能設置常見電氣故障；符合國家安全標準。
三、家用電子電器綜合實訓臺的實訓項目：
（1）洗衣機模塊：
1、全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測
2、全自動洗衣機機械結構的認識及拆裝
3、進水、排水常見故障的檢測和排除
4、洗滌、脫水常見故障的檢測和排除
5、全自動洗衣機程控器的檢測
6、電機及電機控制故障的檢測和排除
7、機械傳動系統的常見故障及檢修
8、集成控制電路檢測和故障分析排除
9、漏電安全防護報警系統故障分析和排除
（2）電飯煲模塊：
10、微電腦控制電飯鍋常用元器件，控制芯片，顯示器件的認識與檢測
11、微電腦控制電飯鍋結構的認識及拆裝
12、微電腦控制電飯鍋能量轉化，溫度傳導的工作原理
13、微電腦控制電飯鍋加熱，保溫相互轉換及工作原理
14、微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理
15、微電腦控制電飯鍋的常見故障及維修
16、微電腦控制電飯鍋控制電路常見故障的檢測及維修
（3）電風扇（抽油煙機）模塊：
17、機常用元器件，及控制芯片的認識和檢測
18、電機機械結構的認識及拆裝
19、電機不轉故障的檢測和排除
20、電機轉動時無規律故障的檢測和排除
21、集成控制電路檢測和故障分析排除除
（4）消毒柜：
22、主要元器件，控制芯片，顯示器件的認識與檢測
23、結構的認識及拆裝
24、加熱的原理分析及實物演示
25、產生電路的常見故障及檢測維修
26、微波爐控制電路及定時電路常見故障與檢測維修
27、電壓轉換電路的常見故障及檢測維修
28、保護裝置的檢測與維修
29、微波爐常見故障的檢測及維修
（5）微波爐模塊：
30、微波爐主要元器件，控制芯片，顯示器件的認識與檢測
31、微波爐結構的認識及拆裝
32、微波爐加熱的原理分析及實物演示
33、微波爐微波產生電路的常見故障及檢測維修
34、微波爐控制電路及定時電路常見故障與檢測維修
35、微波爐電壓轉換電路的常見故障及檢測維修
36、微波爐保護裝置的檢測與維修
37、微波爐常見故障的檢測及維修
（6）、洗碗機模塊
38、洗碗機常見元器件，及控制芯片的認識和檢測
39、洗碗機機械結構的認識及拆裝
40、洗碗機電路故障的檢測和排除
41、濾器部分故障的檢測和排除
42、集成控制電路檢測和故障分析排除
四、家用電子電器綜合實訓臺的配置清單：
序號 設備名稱 數量 單位 備注 1 實驗桌 1 張 振霖 2 控制屏 1 塊 振霖 3 實訓考核掛箱 6 塊 振霖 4 洗衣機實物 1 只 TCL 5 電飯鍋實物 1 臺 美的 6 電風扇實物 1 臺 志高 7 消毒柜實物 1 臺 康寶 8 微波爐實物 1 臺 格蘭仕 9 洗碗機實物 1 臺 澳柯瑪 10 實驗配件 1 套 振霖 11 考核軟件 1 套 振霖 12 答題器 1 套 振霖 13 實驗指導書 1 本 振霖
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
————————————————————————————————————————————————————
2、貨品驗收：收貨時請現場檢查家用電子電器綜合實訓臺的貨品外觀，核實家用電子電器綜合實訓臺的型號、數量及配件，拒收處于受損狀態的家用電子電器綜合實訓臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供家用電子電器綜合實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對家用電子電器綜合實訓臺的免費維修，超出條件承諾時提供對家用電子電器綜合實訓臺的有償維修；
4、退貨/換貨：單方面原因?qū)е碌?/span>家用電子電器綜合實訓臺錯誤或家用電子電器綜合實訓臺購買數量錯誤，造成家用電子電器綜合實訓臺的退換貨要求，將不被接受；
5、貨期說明：家用電子電器綜合實訓臺的發貨期為參考值，如您需要了解家用電子電器綜合實訓臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對家用電子電器綜合實訓臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答家用電子電器綜合實訓臺的相關疑問，我們還可以幫您推薦符合您要求的家電維修實訓設備等相關產品！
