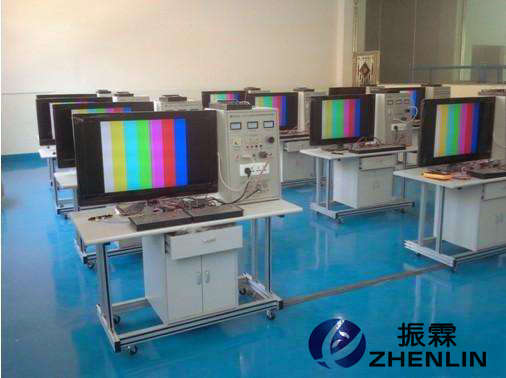

ZL-JD09 型液晶電視技能實訓臺
- 液晶電視技能實訓臺是根據勞動和社會保障部發布的《家用電子產品維修工、職業技能實訓和鑒定設備技術規范》及職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等專業課程的實訓教學。
一、液晶電視技能實訓臺的設備構成：
本實訓臺包括電源控制屏、電視機彩色信號發生器、智能考核系統、液晶電視檢測系統、液晶電視等組成。
1、電源控制屏對整個實訓臺的供電系統進行控制，當漏電電流>30mA時，實訓臺整機斷電；電視機彩色信號發生器具有100頻道射頻輸出和視頻全電視信號輸出，為電視機提供彩色信號；
2、實訓內容：共設有十二項故障，有電源輸入故障、反饋信號采集故障、電源輸出故障、PWM控制故障、遙控故障、按鍵故障、液晶屏顯示故障、無聲故障等。故障現象有三無、指示燈無聲無圖像、有聲無圖像、無聲有圖像、黑屏、藍屏等。
2、通過在本裝置上進行故障排查實操練習，可以了解并掌握液晶電視機整機工作原理、開關電源供電和各種保護原理、數字主板對音像視頻信號的處理原理等；并掌握萬能表、示波器等工具檢測和液晶電視機電路的維修方法；并可以設計EMI濾波器電路、PFC功率因數校正電路、PWM控制電路、開機/待機控制電路、過壓/過流/過溫保護電路等，為踏入社會工作打好基礎。
二、液晶電視技能實訓臺的創新特色：
1.本實驗臺為鋁合金骨架，結構牢固、規格標準、外型美觀大方?，F(xiàn)已擁有12項專利，其中外觀設計專利8項，實用新型專利4項。
2.實驗臺采用可拆分式“模塊”結構（國家專利），具有任意組合，利于功能升級；同時也解決了整機維修難的問題，只要將體積小的掛箱寄回廠家就可以快速、方便的解決相應的問題；另外模塊還可以做為單獨電源使用，移動到任何位置，方便教學；為保證實驗安全，高壓電源輸入輸出采用高安全、可靠的互套插座；低壓信號、電源模塊采用大、小兩種市場上常用大小的插座輸出，這種雙插座接口輸出方便適合不同接插線、連接口的使用。
3.實驗“掛箱”采用隱藏式導軌結構（國家專利），裝卸方便，做到面板無磨損，確保使用質量。
4.液晶電視可獨立使用：本裝置實訓操作并不針對電視機內構件，而是另外一套經過故障鏡像的組件。此設計可以保證不會因?yàn)閷W(xué)生的誤操作而影響液晶電視機，保證液晶電視的使用壽命。另外在電視機背部插接上通過本公司專門設計的故障消除接口，電視機還可以移動至其他地方正常使用。
三、液晶電視技能實訓臺的技術性能：
1.輸入電源：單相三線制AC220V±10% 50HZ
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3.整機容量：＜300VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
5.外形尺寸：1650mm×660mm×1600mm
6.液晶電視，亮度500cd/m2,反應時間＜16ms，液晶電視型號用戶可自定義。
7.彩色信號發生器：PAL-D/K信號制式，共有100頻道射頻輸出和全電視視頻輸出。共有圓、點、格、黑白格、彩色、單色等16種彩色信號形式，可通過按鍵直接選擇。
8.實訓桌：整體結構采用鋁合金框架落地臺式，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
四、液晶電視技能實訓臺的實訓項目：
1．認識液晶電視的內部結構
2．認識液晶電視中各主要單元的基本結構
3．液晶電視整機工作原理
4．電源電路板總原理框圖
5．EMI濾波器及整流濾波電路
6．開關變壓器
7．PWM控制器FAN6755
8．FAN6755供電電路
9．FAN6755掉電、過壓保護電路
10．FAN6755驅動輸出與過流保護電路
11．FAN6755反饋電路
12．高壓逆變電路原理框圖
13．控制器KA7500C
14．液晶電視機主電路板工作原理
15．液晶顯示屏工作原理
16．液晶電視機電源板檢修思路
17．液晶電視機數字主板檢修思路
18．液晶電視機的基本檢修方法
19．重要器件的檢修方法
20．電源輸出異常檢修方法
21．背光燈異常檢修方法
22．有圖像無聲音故障檢測
23．鍵控/遙控?zé)o效的檢測流程
24．聲音正常，藍屏的檢測流程
25．智能考核軟件的使用
五、液晶電視技能實訓臺的配置清單
序號 名稱 數量 說明 備注 1 液晶電視 1臺 康佳24寸液晶電視 2 存儲柜 2臺 3 鋁合金實驗臺 1臺 4 電源掛箱 1臺 帶漏電保護 5 電源輸出掛箱 1臺 6 液晶電視電源考核板 1塊 7 液晶電視主板考核板 1塊 8 液晶電視智能答題器 1塊 9 萬用表 1只 數字式 10 一字螺絲刀 1把 11 十字螺絲刀 1把 12 實驗導線 5套 13 絕緣膠布 5卷 14 保險絲 20個 5A
————————————————————————————————————————————————————
