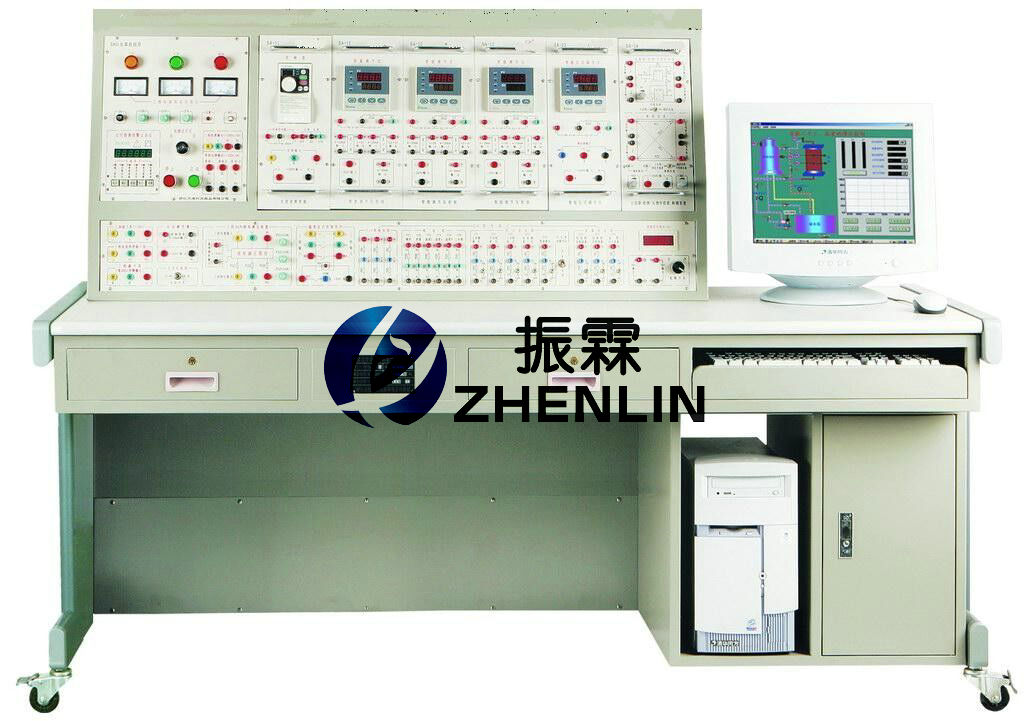

ZLW-P01型過程控制綜合實驗裝置

過程控制綜合實驗裝置能完成《自動控制理論》、《過程控制》、《自動化儀表》、《集散控制》、《PLC可編程控制》、《單片機控制》、《計算機控制》等課程所開的實驗項目。集多領域、多學科技術于一體，充分體現了實驗裝置的先進性、開放性和功能的多樣化。
產品吸取國內外教學儀器的優點，并結合我國工業的現場而設計，具有外形美觀大方，布局合理，使用方便，適用于多層次實驗教學和開放性實驗室的建設。

一、過程控制綜合實驗裝置的技術指標及要求:
1、工作電源：三相四線（或三相五線）380V±10% 50Hz
2、外形尺寸：183cm×73cm×140cm
3、整機容量：＜5kVA
二、過程控制綜合實驗裝置的裝置的配備:
1、ZLW01電源控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)：
（1）交流電源面板
提供實驗所需的三相四線～380V、三路單相～220V電源，總電源由三相鑰匙開關控制，電網電壓由三只交流電壓表監示，三相帶燈熔斷器作為斷相指示。設有漏電保護空氣開關、電壓型漏電保護器、電流型漏電保護器。另外，還設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。
  （2）執行機構及I/O信號接口面板
  執行機構有三相可控硅移相調壓裝置、電動調節閥、三相不銹鋼磁力泵、電磁閥、三菱變頻器及三相電加熱管組成，另外電加熱鍋爐帶有防干燒保護設備。并將各傳感器檢測及執行器控制信號同面板上的插座相連，便于學生自己連線組成不同的控制系統。
2、ZLW02實驗桌：
  實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。電腦桌聯體設計，造型美觀大方。
3、ZLW-11 交流變頻控制
4、控制種類：
  智能儀表控制
  遠程數據采集控制
  DCS分布式過程控制
  S7-300PLC過程控制
  S7-200PLC過程控制
  單片機控制
  以太網控制
  嵌入式以太網控制
  三菱PLC控制
  PCI采集卡控制
5、系統實驗教學軟件：包括MCGS工控組態軟件、組態王組態軟件、和利時MACS V系統組態軟件、STEP7編程軟件、WinCC組態軟件及單片機數據采集與控制軟件等，根據硬件配置進行配套。
三、過程控制綜合實驗裝置的實驗項目：
本裝置能完成如下實驗項目內容：
1、過程控制系統結構組成的認識實驗
  （1）過程控制及檢測裝置硬件結構組成的認識與控制方案的組成及連接實驗
  （2）智能調節儀表、智能變送儀表等智能儀表的操作及參數設定實驗
  （3）傳感器的校正(零點遷移與量程調整)
2、被控對象特性測試實驗：
  （1）單容水箱特性測試實驗
  （2）雙容水箱特性測試實驗
3、單回路控制系統實驗：
  （1）單回路控制系統的實踐
  （2）上水箱（或中水箱或下水箱）液位定值控制實驗
  （3）雙容水箱液位的定值控制實驗
  （4）三容水箱液位的定值控制實驗
  （5）鍋爐內膽靜態水溫的定值控制實驗
  （6）鍋爐內膽動態水溫的定值控制實驗
  （7）鍋爐夾套水溫的定值控制實驗
  （8）電動閥支路流量的定值控制實驗
  （9）變頻調速磁力泵支路流量的定值控制實驗
4、溫度位式控制系統實驗：
  （1）鍋爐內膽水溫位式控制實驗
5、串級控制系統的實驗：
  （1）串級控制系統的連接實踐
  （2）水箱液位串級控制實驗
  （3）三閉環液位控制實驗
  （4）下水箱液位與電動調節閥流量的串級控制實驗
  （5）下水箱液位與變頻調速磁力泵支路流量的串級控制實驗
  （6）鍋爐內膽水溫與鍋爐內膽循環水流量的串級控制實驗
  （7）盤管出水口水溫與熱水流量的串級控制實驗
6、比值控制系統實驗：
  （1）單閉環流量的比值控制實驗
  （2）雙閉環流量的比值控制實驗
7、滯后控制系統實驗：
  （1）盤管出水口溫度的純滯后控制實驗
  （2）盤管出水口溫度的滯后控制實驗
  （3）流量純滯后控制實驗
8、前饋-反饋控制系統實驗：
  （1）鍋爐內膽水溫的前饋-反饋控制實驗
  （2）下水箱液位的前饋-反饋控制實驗
9、解耦控制系統實驗：
  （1）上水箱水溫與液位的解耦控制實驗
  （2）鍋爐夾套水溫與鍋爐內膽水溫的解耦控制實驗
10、工控組態軟件組態控制實驗：
  （1）實時數據庫組態實驗
  （2）圖形動畫、報表、曲線、報警組態實驗
  （3）設備通訊組態實驗
  （4）腳本程序應用組態實驗
四、過程控制綜合實驗裝置的智能儀表控制:
1、ZLW-12 智能調節儀（三件）
  系統采用智能型的AI-818儀表（3只），線性電流4～20mA電流輸出，包含人工智能調節算法，模糊PID及參數自整定功能，可組成三閉環控制系統。
2、ZLW-13 智能位式調節儀
  系統采用智能型的AI-708儀表，帶有計算機RS485通訊功能，采用繼電器位式輸出、位式控制算法，掛箱內部裝有接觸器位式控制裝置，儀表可根據設定值、回差來控制繼電器的動作，完成溫度位式控制。
3、ZLW-14 比值器、前饋反饋補償器、解耦裝置
  采用硬件前饋反饋補償器、比值器和解耦裝置，完成前饋反饋、比值、解耦控制實驗，其中通過比值器可完成流量單閉環與雙閉環比值控制實驗；通過前饋反饋補償器可以完成液位與流量以及溫度與流量的前饋反饋控制實驗；通過解耦裝置可完成液位與溫度以及鍋爐夾套與內膽的溫度解耦實驗。
五、過程控制綜合實驗裝置的配置清單(可選配):

序號	編號	名稱	數量
1	ZLW-01	電源控制屏	1 件
1	ZLW-02	實驗桌	1 張
2	ZLW-11	交流變頻控制（日本三菱）	1 件
3	ZLW-12	智能調節儀控制（按實驗要求需配3件）	3 件
	ZLW-13	智能位式調節儀	1 件
	ZLW-14	比值/前饋-反饋補償器、解耦裝置	1 件
		配套實驗教學軟件	1 套
4	ZLW-21	遠程數據采集熱電阻輸入模塊	1 件
	ZLW-22	遠程數據采集模擬量輸出模塊	1 件
	ZLW-23	遠程數據采集模擬量輸入模塊	1 件
		配套實驗教學軟件	1 套
5	ZLW-31	FM148 現場總線遠程I/O模塊（8路模擬量輸入）	1 件
	ZLW-32	FM143 現場總線遠程I/O模塊（8路熱電阻輸入）	1 件
	ZLW-33	FM151 現場總線遠程I/O模塊（8路模擬量輸出）	1 臺
	ZLW-34	MACS控制系統網絡示意圖	1 件
	ZLW-35	MCU主控單元（帶PROFIBUS-DP總線通訊接口卡）	1 套
		“和利時”MACS V組態軟件	1 套
		配套實驗教學軟件	1 套
6	ZLW-41A	S7-300 PLC可編程控制器（含CPU315-2DP模塊、SM331 8路模擬量輸入模塊、SM332 4路模擬量輸出模塊）	1 件
	ZLW-43	S7-300控制系統網絡示意圖	1 件
		STEP7 5.2編程軟件	1 套
		WinCC 6.0組態軟件	1 套
7	ZLW-44	S7-200 PLC可編程控制器（西門子S7－200<主機CPU224，集成24點開關量，14點輸入/10點輸出>，模擬量模塊EM235）	1 件
7		配套實驗教學軟件	1 套
8		CP5611專業網卡及通訊電纜	1 件
9		MCGS工控組態軟件（200點）	1 套
10		組態王軟件（256點）	1 套
11	ZLW-51	單片機控制（利用RS232通信接口，配合單片機控制與計算機算法控制軟件<著名MATLAB軟件>，可實現各種數字式PID運算控制和各種先進的智能控制，并實現數據實時采集作圖）	1 件
11		配套實驗教學軟件	1 套
12	ZLW-61	ADAM-6015 6路熱電阻模塊	1 件
	ZLW-62	ADAM-6024 多功能模塊	1 件
	ZLW-64	HUB以太網交換機	1 件
		配套實驗教學軟件	1 套
13	ZLW-63	ADAM-6500通信控制模塊	1 件
13		配套實驗教學軟件	1 套
14	ZLW-71	可編程控制器系統（包含FX2N-48MR主機<主機集成48點開關量>、FX2N-4AD 8路模擬量輸入模塊、FX2N-4DA 4路模擬量輸出模塊及FX2N-4AD-PT 4路鉑電阻輸入模塊）	1 件
14		配套實驗教學軟件	1 套
15	ZLW-81	PCI數據采集卡(采用美國NI公司PCI-6024數據采集卡，主要用來進行MATLAB實時仿真，以實現MATLAB的快速原型化)	1 件
15	ZLW-82	PCI數據采集卡(采用臺灣研華公司PCI-1711數據采集卡，MCGS組態軟件直接支持該板卡，通過兩只智能溫度儀表變送后，可完成所有實驗項目)	1 件
16	ZLW-91	采用研華ADAM5510/KW控制器，配置ADAM5017模擬量輸入模塊、ADAM5024模擬量輸出模塊及ADAM5050開關量輸入/輸出模塊，配套實驗教學軟件	1 件
17	ZLW-03	高可靠護套結構手槍插實驗連接線、航空連接電纜及實驗配件	1 套

溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查過程控制綜合實驗裝置的貨品外觀，核實過程控制綜合實驗裝置的型號、數量及配件，拒收處于受損狀態的過程控制綜合實驗裝置并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供過程控制綜合實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對過程控制綜合實驗裝置的免費維修，超出條件承諾時提供對過程控制綜合實驗裝置的有償維修；
4、退貨/換貨：單方面原因導致的過程控制綜合實驗裝置錯誤或過程控制綜合實驗裝置購買數量錯誤，造成過程控制綜合實驗裝置的退換貨要求，將不被接受；
5、貨期說明：過程控制綜合實驗裝置的發貨期為參考值，如您需要了解過程控制綜合實驗裝置的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對過程控制綜合實驗裝置有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答過程控制綜合實驗裝置的相關疑問，我們還可以幫您推薦符合您要求的汽車底盤教學實訓設備,汽車發動機實訓設備,新能源汽車實訓設備,維修電工實訓臺,PLC可編程實訓臺,機械創新實訓臺,熱工實訓設備等相關產品！
————————————————————————————————————————————————————
