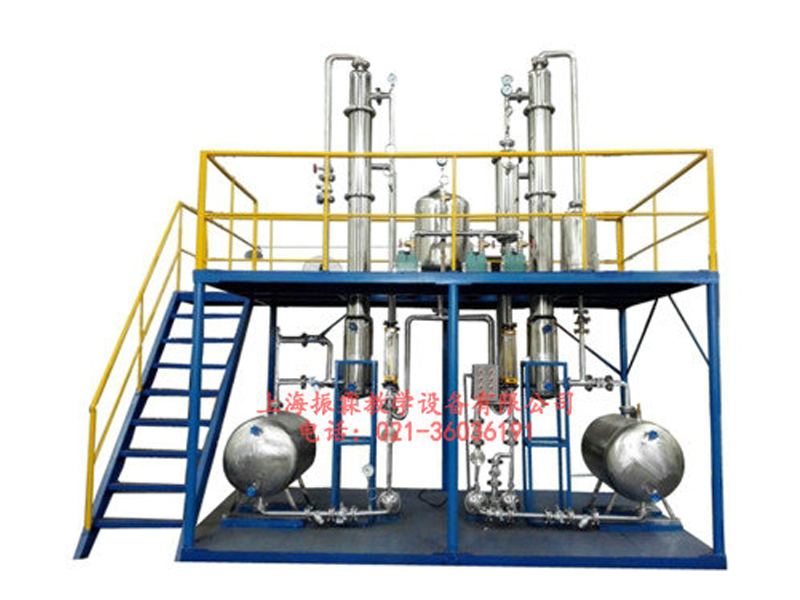

ZL-HG25型化工設備拆裝綜合實訓裝置（雙塔）
分項 化工設備拆裝綜合實訓裝置（雙塔）說明 裝置功能 1.強化手動操作技能訓練。
2.考察學生全面分析系統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
3.配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管道流動阻力、管件識辨、離心泵特性、流量計安裝、換熱器特性和四大化工參量的安裝、檢測、顯示等。
4.掌握離心泵、換熱器、填料塔的結構、安裝及使用。設計參數 工作溫度：常溫。
液體流量：0-14.4m3/h。
氣體流量：0-300m3/h。外形尺寸 長x寬x高：4200x2000x3800mm(可根據實訓場地實際高度和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。 公用設施 水：實訓過程中水可循環使用，實訓結束后排空即可。
電：電壓AC380V，功率2kW，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。
實驗物料：清潔自來水。主要設備 風機：高效旋渦氣泵，流量100m3/h。
304不銹鋼列管換熱器，換熱面積1.0m2。
不銹鋼離心泵：功率750W，流量0-7.2m3/h。
304不銹鋼儲罐φ650x900mm。
304不銹鋼儲罐φ500x650mm。
304不銹鋼填料塔DN200。
過濾器DN40。
閥門,法蘭及管道（DN15,DN25,DN32,DN50）。
耗材一套：螺栓螺母、法蘭密封墊、活接密封墊等。
輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。測控組成 變量 檢測機構 顯示機構 執行機構 離心泵進口壓力 指針式壓力表，儀表精度：1.5%FS 壓力表就地顯示 無 離心泵出口壓力 指針式壓力表，儀表精度：1.5%FS 壓力表就地顯示 管路出口閘（手） 流體流量 玻璃轉子流量計，儀表精度：4%FS 流量計就地顯示 管路出口閘（手） 流體溫度 雙金屬溫度計，儀表精度：1.5%FS 溫度就地顯示 無 液位 液位計 液位就地顯示 無 相關產品推薦：
