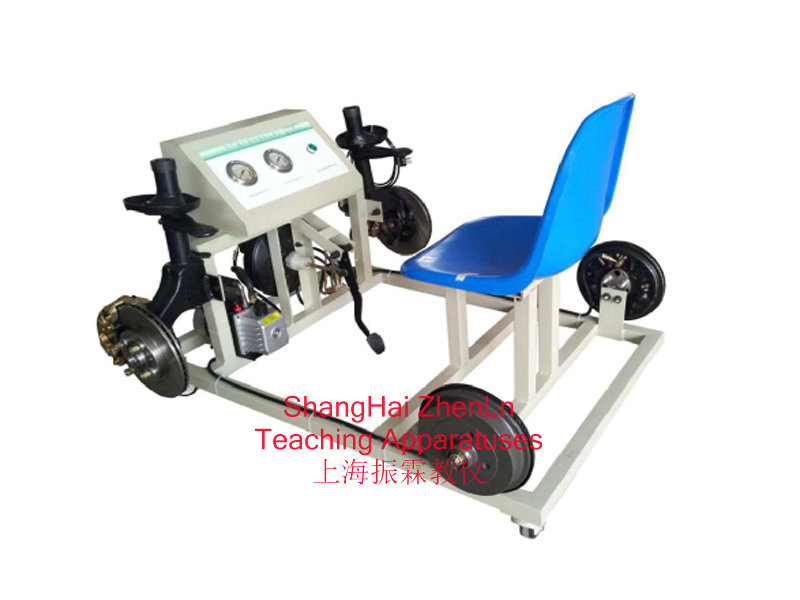

一、液壓制動系統實訓臺的功能特點：

　　1.采用全新捷達汽車制動系統為基礎，全面展示了汽車制動系統的組成結構和工作過程。

　　2.實訓臺安裝有真空泵，提供真空助力的動力源;前后制動管路上安裝有壓力表，實時顯示前后制動分泵的壓力變化。

　　3.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。

　　4.適用于學校的汽車制動系統理論與維修實訓教學需要，完全滿足對汽車制動系統結構展示、工作模擬、拆裝實訓等教學功能。

二、液壓制動系統實訓臺的技術規格：

　　外形尺寸：1400×900×600mm(長×寬×高)

　　外接電源：交流220V±10% 50Hz

　　工作溫度：-40℃～+50℃

　　壓 力 表：0～100kg/psi

　　真 空 泵：

　　電 壓：AC 220V 50Hz

　　功 率：120W

　　抽氣速率：25L/min

　　極限壓力：10~30Pa

　　轉 速：1000r/min

　　進氣口徑：Ø6

　　用油量：0.25L

　　噪 聲：≤65

　　顏色：7032

　　鋼管：40*40*3mm

　　移動腳輪：100*50mm

三、液壓制動系統實訓臺的基本配置(每臺)：
