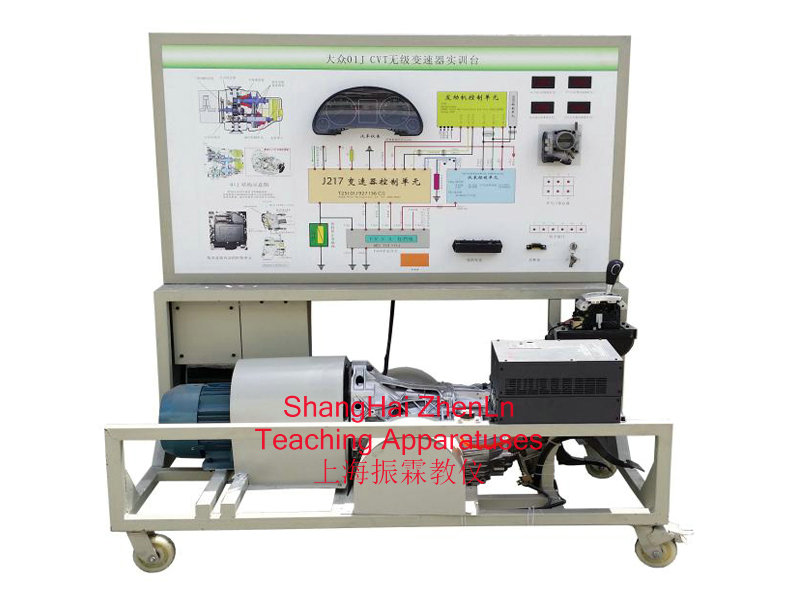

一、自動變速器實訓臺的產品簡介：

　　該設備采用翻新大眾B5 自動變速器總成為基礎，用可調速三相異步電動機做動力源，可對自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示自動變速器組成結構和工作過程;

　　適用于學校對自動變速器理論和維修實訓的教學需要。

二、自動變速器實訓臺的功能特點：

　　1.真實可運行的自動變速器、充分展示自動變速器的工作過程和組成結構，如：液力變扭器、機械傳動、液壓控制和電子控制等。

　　2.電機直接驅動變速器,電機與變速器通過聯軸直接固定.

　　3.可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的沖擊，可通過變頻器設定以S曲線圖形進行加速/減速。

　　3.實訓臺面板上繪有彩色噴繪電路圖和工作原理示意圖，學員可直觀對照電路圖和實物，認識和分析自動變速器控制系統的工作原理。

　　4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

　　5.實訓臺面板上安裝有汽車儀表、可實時顯示轉速、車速等參數變化。

　　實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對自動變速器電控系統進行讀取故障碼、清除故障碼等自診斷功能。

　　6.實訓臺面板上安裝有自動變速器電磁閥指示燈，實時顯示電磁閥的工作狀態。

　　7.實訓臺配備有電源總開關、電機防護罩、輸出軸防護罩等安全保護裝置

　　8.設備面板柜：1.5mm冷板沖壓成形，背面設置維修門;底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、自動變速器實訓臺的技術規格：

　　外形尺寸：1600×900×1700mm(長×寬×高)

　　動力電源：三相四線(或三相五線)380V±10% 50Hz

　　輸入電源;交流220V±10% 50Hz

　　工作電源;直流12V

　　三相異步電動機：

　　電 壓：AC 380V/660V

　　電 流：8.2A/4.7A

　　功 率：4KW/5.5kw

　　轉 速：2880r/min

　　變頻器：

　　功 率：5.5KW/7.5KW

　　輸 入：AC 3PH 380V±15%

　　輸 出：9A/13A AC3PH 0~380V 0~400Hz

　　工作溫度：-40℃～+50℃

　　顏色：7032

　　鋼管：40*40*3mm

　　移動腳輪：100*50mm

　　面板柜：1.5mm冷板沖壓成形，背面設置維修門;

四、自動變速器實訓臺的基本配置(每臺)：
