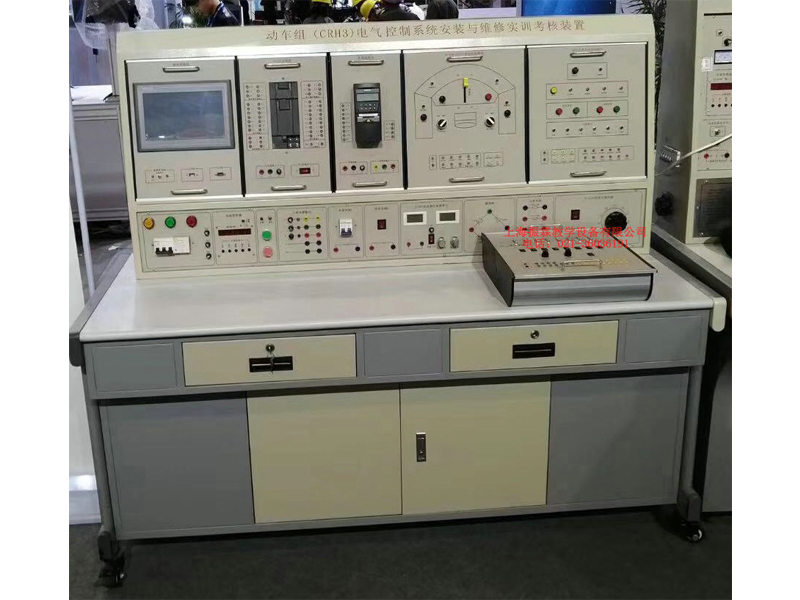

ZLTW-369型動車組（CRH3）電氣控制系統安裝與維修實訓考核設備
- 一、動車組（CRH3）電氣控制系統安裝與維修實訓考核設備的概述：
動車組（CRH3）電氣控制系統安裝與維修實訓考核設備根據勞動部09版維修電工標準、職業院校«電工基礎»、«工廠電氣與維修»等教材，結合我國新型動車組的控制要求，簡化出典型電氣控制回路而研發生產的動車組（CRH3）電氣控制系統安裝與維修實訓考核設備。
本設備包含了傳統的繼電控制和PLC、人機界面、通訊等多種控制方式，模塊化結構，并帶有模擬了相應的操作機構動作。設備的典型電路模塊包括受電弓升降控制電路模塊、主斷控制電路模塊、空調系統控制模塊、牽引VVVF控制模塊、緊急、停放車制動與轉向架監控控制模塊、照明控制模塊、列車自動門控制電路、配電安裝實訓考核單元等八大部分。通過在本裝置中的技能訓練能在深入理解專業知識的同時，培養一線員工專業的實踐技能。并且本裝置還有利對操作順序、調試過程、安裝工藝等工作特性和接線原理的理解和掌握。二、動車組（CRH3）電氣控制系統安裝與維修實訓考核設備的實訓項目：
本設備可以完成以下典型實訓：
1.動車組典型電氣控制電路的工作原理與故障分析與排除
實訓一 西門子PLC的編程實訓
實訓二 人機界面的基本界面的編程實訓
實訓三 西門子基本通訊實訓
實訓四 變頻器基本參數設置實訓
實訓五 變頻器多速段控制實訓
實訓六 基于西門子PLC與變頻器的通訊的開環控制實訓
實訓七 基于西門子PLC與變頻器的通訊的閉環控制實訓
實訓八 絕對值增量型編碼器在PLC上的編程實訓
實訓九 人機界面與PLC的通訊實訓
2. 基礎繼電控制回路及動車組典型電氣控制電路的安裝
實訓一 按鈕聯鎖的正、反轉控制線路
實訓二 接觸器聯鎖電動機正、反轉控制線路
實訓三 接觸器和按鈕雙重聯鎖正反轉控制線路
實訓四 按鈕切換的Y-△啟動控制線路
實訓五 時間繼電器切換Y-△降壓啟動控制線路
實訓六 三相交流異步電動機能耗制動控制線路
實訓七 受電弓升降控制電路
實訓八 主斷控制電路
實訓九 牽引VVVF控制電路
實訓十 空調系統控制電路
實訓十一 緊急、停放車制動與轉向架監控控制電路
實訓十二 照明控制電路
實訓十三 列車自動門控制電路
三、動車組（CRH3）電氣控制系統安裝與維修實訓考核設備的總體構成：
1． 臺架包含實訓桌、實訓臺、電氣安裝架、考核掛板存放柜等。實驗桌有一個帶鎖抽屜，便于存放實訓指導書、實訓工具及附件，掛板柜便于存放常用的考核掛板；實訓臺有時間管理器，可以設定考核時間， 0~250／2A交流可調電源1路，380／2A三相交流電源2路、220V／2A單相電源2路、0~30V／2A直流可調電源1路、實訓照明日關燈等。
2．實訓裝置配有10寸觸摸屏，既可用于操作控制，又可實時顯示模擬控制對象的動作過程。
3． 配電安裝實訓考核單元是實現電氣安裝和現場規范實現、工藝實現的理想實訓單元。通過訓練，加強受訓人員了解和掌握國家標準、專業標準、企業標準和相關的操作規范。提高了受訓人員的基本操作技能水平，對行業和企業發展、產品推廣起到積極作用。
4． 牽引VVVF控制模塊包括觸摸屏、西門子S7-200(CPU226)PLC控制器、通訊線纜、西門子MM420變頻器、編碼器組成。可以實現標準為RS-485的有線串行通信接口，實現上位機對本系統的監控功能。
四、動車組（CRH3）電氣控制系統安裝與維修實訓考核設備的技術指標：
外型：整體尺寸 1570mm×750mm×1790mm；
實訓臺架的材料：雙層亞光密紋結構；
電源：
1)電源輸入：三相AC 380V ±10% 50HZ 三相五線；
2)電源輸出： 0~250／2A交流可調電源1路，380／2A三相交流電源2路、220V／2A單相電源2路、0~30V／2A直流可調電源1路，實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能。
儀表/表頭：
內部測量顯示：指針式交流電壓表1只，數字式直流電壓表3只、數字式直流電流表3只、數字式交流電壓表1只、數字式交流電流表1只，實時監控所測電壓/電流變化；
保護：短路保護、過載保護、欠壓保護、漏電保護，漏電保護動作電流≤30mA。
五、動車組（CRH3）電氣控制系統安裝與維修實訓考核設備的配置清單：
附表一序號 材料名稱 單位 數量 主要設備 備注 1 西門子主機模塊 套 1 226 PLC 2 觸摸屏模塊 套 1 昆侖通態10寸觸摸屏 3 USB下載線 套 1 西門子 4 受電弓升降控制電路模塊 套 1 5 緊急、停放制動與轉向架監控控制電路模塊 套 1 6 主斷環路控制電路模塊 套 1 7 空調控制電路模塊 套 1 8 列車VVVF牽引控制模塊 套 1 9 客室照明控制電路模塊 套 1 10 列車自動門控制電路 套 1 11 配電安裝實訓單元 套 1 由網孔板及安裝元件組成 （詳見附表1） 12 實訓用臺架 套 1 含實訓桌、實訓臺（可移動和固定、鋼制、表面噴塑、實訓用電源等。 13 常用工具 套 1 詳見附表2 14 實訓用耗材 套 1 詳見附表2 15 實訓指導書 本 1 16 安裝耗材 批 1
配電安裝實訓單元
附表二.序號 名稱 規格 數量 單位 備注 1 網孔板 1 塊 2 空氣開關 DZ4763-6A3P 1 只 3 空氣開關 DZ4763-6A2P 1 只 4 熔斷器 RT18—3P 1 只 5 熔斷器 RT18—2P 1 只 6 接觸器 CJX2-0910 5 只 AC220V 7 熱保護繼電器 R16B-20/3 3 只 AC220V 8 熱保護繼電器座 3 只 9 時間繼電器 ST3PA-B/380V（0-60S） 2 只 AC220V 10 按鈕 5 只 11 指示燈 3 只 12 電阻器 10W 3 只 13 中間繼電器 1 只 AC220V 14 中間繼電器座 1 只 15 按鈕與指示燈支架 1 只 16 接線端子 TB1012 3 只 12節/只
常用工具及耗材（與配電安裝實訓單元配套）
序號 名稱 規格 數量 單位 備注 1 數字萬用表 1 臺 2 斜口鉗 1 把 3 尖嘴鉗 1 把 4 剝線鉗 1 把 5 冷壓鉗 1 把 6 一字螺絲刀 4寸 1 把 7 十字螺絲刀 4寸 1 把 8 一字螺絲刀 3寸 1 把 9 十字螺絲刀 3寸 1 把 10 線槽 3025 2 根 11 導軌 35 1 米 12 插針 1.5mm2 1 包 1000只 13 導線 BVR 1.5mm2 5 卷 黃綠紅藍，雙色各一 14 扎帶 100mm 1 包 1000只
