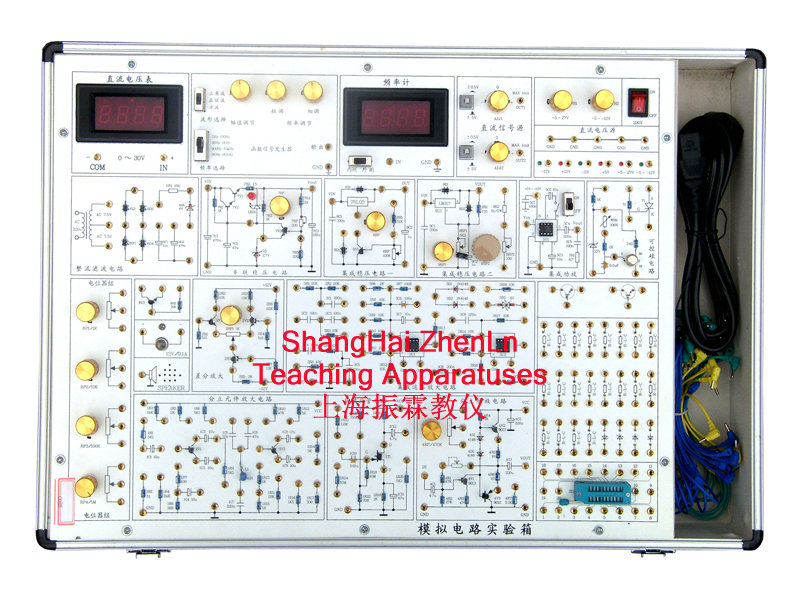

ZLSYX-34型模擬電路實驗箱是根據最新的《高等工業學校電子技術基礎》教學大綱中確定的教學實驗要求為基礎，汲取了眾多專業教師的教學經驗，并綜合了眾多同類產品的優點而設計的。它函蓋了《模擬電子技術基礎》課程全部實驗內容，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展平臺。

一、模擬電路實驗箱的系統特點：

　　1、擴展性強。實驗電路采用單元電路方式設計，單元電路即基本實驗電路，再外接其他元件為該電路參數，或與其他的單元電路組合，完成不同的實驗要求。

　　2、實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力，也增強了該實驗箱的適用性、擴展性。

　　3、元器件安裝在實驗板反面，減少對元件的人為損壞;

　　4、實驗連線插孔采用疊插自鎖式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷;

　　5、分立元件接插區，可接插電阻、電容、二極管、三極管，集成電路等，可進行課程設計實驗。

　　6、電源輸出均有過流保護，自動恢復功能。

　　7、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。

　　8、系統配有“電路設計與仿真軟件--Electronics.Workbench.Multisim.v9.0”。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。

二、模擬電路實驗箱的系統組成：

　　1、電源：輸入：AC 220V±10%，50HZ

　　輸出：DC：+5V，DC I≥1A

　　DC：-5V，DC I≥0.5A

　　DC：±12V，DC I≥0.2A

　　DC：-5V～-12V可調， I≥0.2A

　　DC：+5V～+27V可調，DC I≥0.2A

　　以上各路輸出均有過流保護，自動恢復功能;

　　AC V:7.5V×2;AC I≥0.15A

　　2、直流信號源：

　　雙路 –0.5V～+0.5V;–5V～+5V兩檔連續可調;

　　3、函數發生器：輸出頻率：2Hz～90KHz，分四檔;

　　可輸出 方波： 0～20V

　　三角波：0～15V

　　正弦波：0～10V

　　4、數字頻率計(0～300KHz)

　　5、數字直流電壓表(0～30V)

　　6、分立元件電路

　　(1) 整流、濾波和串聯穩壓電路;(2)單級放大電路;(3)兩級阻容耦合放大電 路;

　　(4)負反饋放大電路;(5)射極跟隨器;(6)差動放大電路;(6)互補對稱功放電路;

　　(7)場效應管電路;(8)可控硅電路; (9)電阻、電容和二、三極管等組成;

　　(10)電位器組、12V燈泡、揚聲器。

　　7、集成模擬電路

　　(11)兩個獨立的運算放大器(741);(12)集成功放(LM386);(13)集成穩壓電路

　　8、分立元件接插區，

　　(1)提供20個阻容元件、2個三極管、4個二極管、穩壓管的接插座。

　　(2)提供1個20芯鎖緊插座。

　　增加這樣做主要是為了上學生自行設計實驗電路，自行搭建電路，培養學生的實踐能力。

　　9、實驗箱尺寸：510mm*330mm*100mm(長*寬*高)

三、模擬電路實驗箱的實驗項目：

　　1、常用電子儀器使用練習、用萬用表測試二極管、三極管

　　2、單級放大電路

　　3、兩級放大電路

　　4、負反饋放大電路

　　5、射極跟隨器

　　6、差動放大電路

　　7、比例求和運算電路

　　8、積分與微分電路

　　9、波形發生電路

　　10、有源濾波器

　　11、電壓比較器

　　12、集成電路RC正弦波振蕩器

　　13、集成功率放大器

　　14、整流濾波與并聯穩壓電路

　　15、串聯穩壓電路

　　16、集成穩壓器

　　17、RC正弦波振蕩器

　　18、LC振蕩器及選頻放大器

　　19、電流/電壓轉換電路

　　20、電壓/頻率轉換電路

　　21、互補對稱功率放大器

　　22、波形變換電路

　　23、場效應管實驗

　　24、可控硅實驗電路

　　綜合實驗：

　　25、函數信號發生器的組裝與調試

　　26、溫度監測及控制電路

　　27、用運算放大器組成萬用電表的設計與調試

四、實驗室每人每套配置方案(二人為一組，一組用一張實驗桌)：

　　1、ZLSYX-34 必配 1臺。

　　2、示波器 自配 1臺。

　　3、萬用表 自配 1只。

　　4、實驗桌 自配 1張。

　　5、實驗椅 自配 2把。
