ZLSYX-31型PCI單片機微機接口實驗開發系統
- ZLSYX-31型PCI單片機微機接口實驗開發系統是我公司生產的功能最為強大的單片機、微機實驗儀，提供了幾乎所有最實用、新穎的接口實驗。該系統采用開放式、模塊化結構，實驗方式非常靈活，各項性能指標極其優秀。是《MCS-51/196單片機原理與接口》、《單片機控制技術》、《十六位微機原理與接口》、《自動化控制》 及《32位微機原理與接口》等課程教學的最佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。是目前教儀市場不可多得的性價比極高的單片機、微機開發實驗設備。

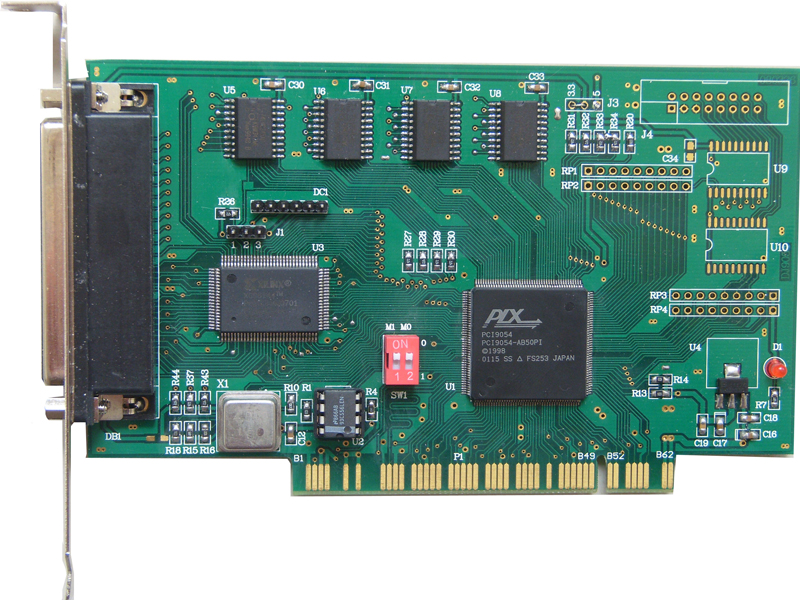

一、PCI單片機微機接口實驗開發系統的系統組成：1、系統內置性能優越的51通用仿真器和8088主機;89S52，80C196組成CPU卡；由PCI9054、93C56組成PCI 接口卡，

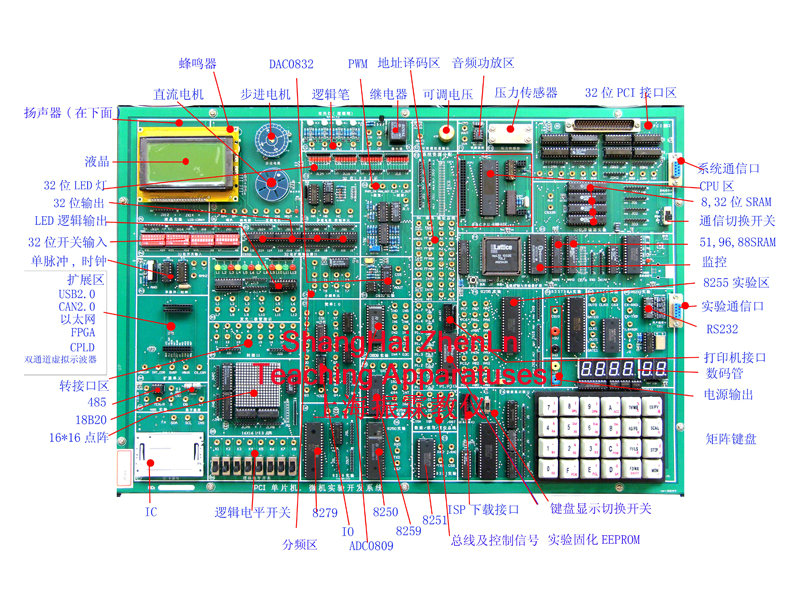

2、實驗電路部分：開放式4×6鍵盤實驗電路；16×16點陣電路；128*64LCD液晶顯示電路（含字符式LCD16*2液晶顯示接口）；8250、8251、8253、8279、8237、8259、8255、0832、0809、RS232/RS485等常用接口芯片電路；小型直流電機、步進電機、溫度、壓力傳感器電路；電子音響電路；6位LED動態數碼顯示；IC卡電路；繼電器電路；0~5V電位器電路；8MHZ頻率源模塊；8位邏輯電平開關電路；12位電平顯示電路。
3、配有適應WindowsMe/2000/xp等操作平臺的調試軟件。
二、PCI單片機微機接口實驗開發系統的主要特點：①由8088實驗開發系統作為基板，51CPU卡、96CPU卡、PCI 接口卡為插卡,免除了數據選擇開關，減少了插卡引腳，提高了機器性能，使操作更方便，主機自動識別CPU類型，自動切換不同CPU的三總線連接，使用極其方便。
②該實驗儀基于一種靈活多變開放式的構思，所有電路單元盡可能獨立開放，提高實驗的自由度，靈活性，各單元模塊可組成多種多樣功能各異的實驗電路，可給學生留下創造性的發展空間，極大地提高了資源利用率，如開放式鍵盤, 開放式顯示器，開放式串口等，為適應多種方式實驗提供可能。
③主機板留有擴展卡座，如再選配我廠生產的實驗卡，可完成語言控制實驗、日歷時鐘、單片機多路遠程通信、CAN總線、以太網接口實驗、USB2.0接口等復雜系統的實驗和各種應用控制類應用。
④系統支持二種工作方式：一是聯機運行：在與上位軟件聯機的狀態下實現各種調試和行運的操作，二是脫機運行：系統配有管理監控，在無電腦的情況下，系統可以自動切換到脫機管理狀態，用戶可輕松調用實驗程序的EPROM完成50多個實驗。
⑤該實驗儀系統集成KeilC51通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件支持匯編、PL/M、C語言，性能極好。
⑥PC機32位接口實驗系統特點：
1、32位微機原理接口部分的實驗平臺由PCI9054為橋接芯片的 PCI 卡、實驗模塊、相應的編程軟件組成。提供8 位和32 位的總線寬度，用戶可根據需要設置。可在32位微機的實模式和保護模式下運行、編程及調試。使用戶全面掌握32位微機的工作原理、32位微機接口技術、Windows驅動程序及應用軟件的編程。
2、通過PCI總線擴展卡，將PCI高速總線以用62線扁平電纜連接到實驗平臺上，實現PC機和實驗平臺的連接，為32位微機原理與接口實驗和PCI總線擴展開發提供了全面支持。系統通過邏輯轉換電路將PCI高速總線轉換為8位、16位、32位80x86系統總線，即符合80x86微機時序的數據總線、地址總線和控制總線，總線所有引線都完全開放給用戶使用。所有總線都有隔離保護電路，可以保護計算機因錯誤操作造成實驗設備或PC機的損壞。
3、32位微機接口技術實驗平臺提供了豐富的實驗模塊：32位I/O接口、32位存儲器、中斷控制器8259、定時/計數器8253、并口8255、串口8251、地址譯碼、ADC0809、DAC0832、時鐘源、單次脈沖、鍵盤輸入及數碼管顯示、開關輸入及發光管顯示、電子發聲、PWM轉換、LED點陣顯示、步進電機、直流電機及溫度控制單元電路等，還可選配點陣圖形液晶顯示器。
4、可支持PCI總線擴展應用開發?？蛇x配PCI總線應用開發板，全面支持PCI總線擴展應用開發。
5、實驗平臺的資源全面支持32位微機的教學實驗和應用開發，涵蓋了本科生和研究生各層次的實驗和開發內容，可增強學生綜合設計能力，并且通過Windows系統下的PCI設備驅動程序及其接口應用設計實驗、支持創新設計及開發型課題研究，從而提高學生解決實際應用問題的能力，為學生的良好就業及創新發展打下堅實基礎。
6、Windows系統下的PCI設備驅動程序及其接口應用設計實驗環境: VC++ 6.0、WINDDKXP、DriverStudio3.2，可使用戶掌握WDM設備驅動程序開發技術，并進一步掌握Windows下的PCI設備接口應用技術，提高了學生計算機應用開發能力，為學生今后的就業創造條件。
本實驗的驅動所采用的軟件有三種，分別是Microsoft 的Visual C++ 6.0
VTOOLSD,DriverStudio。所用的驅動程序調試工具是DriverMonitor或SoftIce。使用這些軟件，可以在短期內快速準確的構成驅動程序的框架，便于驅動的編寫。同時調試工具能準確的地了解驅動的運行情況，對驅動進行跟蹤，便于修改。用戶也可以先使用windriver作前期的硬件測試.
本實驗的應用程序全部采用Visual C++ 6.0 開發，其與驅動的通訊方法將在之后介紹，因為驅動是在VC 基礎上開發的，所以應用程序也采用VC，其優點是顯而易見的。32位匯編程序全部在windows2k,winxp下平穩運行，實驗系統提供了全部的源程序，特別是32位的匯編程序能在VC下進行單步調試，為用戶的開發，調試和學習提供了極大的方便。
三、PCI單片機微機接口實驗開發系統的實驗項目：（一）8086十六位微機系統
1、硬件實驗：
（1）A/D轉換實驗； （2）D/A轉換實驗（一）； （3）D/A轉換實驗（二）；
（4）8255A并行口實驗（一）； （5）8255A并行口實驗（二）； （6）定時器/計數器實驗；
（7）8259單級中斷控制器實驗；（8）RS232/485串行口發送實驗（雙機通訊）；
（9）RS232/485串行口接收實驗（雙機通訊）； （10）小直流電機調速實驗；
（11）步進電機控制； （12）繼電器控制； （13）存貯器讀寫實驗
（14）電子琴實驗； （15）簡單I/O口擴展實驗
（16）8251可編程通訊接口和PC機通訊； （17）16*16 LED點陣顯示實驗；
（18）128*64 LCD液晶顯示實驗； （19）8237 DMA傳送實驗；
（20）8250可編程異步通訊接口實驗； （21）8279 鍵盤顯示實驗；
（22）溫度控制實驗； （23）壓力測量實驗
2、軟件實驗：
（1）二進制多位加法實驗； （2）二進制轉換為BCD碼實驗；
（3）BCD碼轉換為二進制碼 （4）十進制數的BCD碼相減運算；
（5）內存清零實驗； （6）數碼顯示實驗；
（7）求最大數和最小數； （8）數據塊傳送實驗； （9）分支程序設計。（二）PC機32位接口實驗系統
1、實模式原理實驗
（1）顯示程序實驗 （2）數據傳送程序實驗 （3）數碼轉換程序實驗
（4）運算類程序實驗 （5）分支程序實驗 （6）循環程序實驗
（7）子程序實驗 （8）綜合設計程序實驗
2、保護模式原理實驗
（1）描述符及描述符表實驗 （2）任務內控制轉移實驗 （3）任務切換實驗
（4）中斷/異常處理實驗 （5）虛擬8086環境實驗 （6）實模式與保護模式間切換實驗
3、32位微機接口技術實驗
（1）基本I/O接口設計實驗 （2）地址譯碼電路設計實驗 （3）32位存儲器擴展實驗
（4）8259中斷控制器實驗 （5）8255并口控制器應用實驗（6）8251串口控制器應用實驗
（7）8253定時/計數器應用實驗 （8）A/D轉換實驗 （9）D/A轉換實驗
（10）電子發聲設計實驗 （11）鍵盤掃描及顯示設計實驗
（12）點陣LED顯示設計實驗 （13）LCD液晶顯示設計實驗（須選配LCD單元）
4、微機控制應用實驗
（1）直流電機閉環調速實驗 （2）溫度閉環控制實驗
（3）步進電機控制實驗
5、Windows下的PCI設備驅動程序及其接口應用設計實驗
（1）PCI總線配置操作實驗 （2）WDM驅動程序設計實驗
（3）I/O操作設計實驗 （4）存儲器操作設計實驗
（5）中斷處理設計實驗 （6）信號發生器設計實驗
（7）溫度閉環控制系統設計實驗
6、PCI總線擴展應用設計實驗（須選配PCI總線應用開發板）
(三)擴展51/96單片機實驗系統————————————————————————————————————————————————————
1、軟件實驗
（1）清零程序； （2）拆字程序； （3）拼字程序；
（4）數據區傳送子程序； （5）數據排序實驗； （6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序； （8）多分支程序； （9）脈沖計數實驗；
（10）電腦時鐘實驗。
2、硬件實驗
（1）P1口亮燈實驗； （2）P1口轉彎燈實驗； （3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗； （5）8255 A、B、C口輸出方波實驗； （6）8255 PA口控制PB口；
（7）8255控制交通燈； （8）簡單I/O擴展實驗； （9）A/D0809轉換實驗；
（10）D/A0832轉換實驗； （11）8279鍵盤顯示實驗；*（12）通用打印機實驗；
*（13）微型打印機打印字符、曲線、漢字實驗； *（14）日歷時鐘DS12887控制實驗；
（15）I2C儲存卡讀寫實驗； *（16）語音芯片ISD1420控制實驗（錄音）；
*（17）語音芯片ISD1420控制實驗（放音）； （18）繼電器控制實驗；
（19）步進電機控制； （20）8253方波實驗； （21）小直流電機調速實驗；
（22）16*16 LED點陣顯示實驗； （23）128*64 LCD液晶顯示實驗；
（24）8250可編程異步通訊接口實驗（自發自收）；
（25）8251可編程通訊接口實驗（與PC機）；
（26）單片機RS232/485串行發送實驗（雙機通訊）；
（27）單片機RS232/485串行接收實驗（雙機通訊）；
（28）溫度壓力實驗； *（29）CAN總線通訊接口實驗；
*（30）以太網TCP/IP協議接口實驗； *（31）USB2.0通訊接口實驗。
注：實驗項目前打*星號為選配擴展卡實驗。
