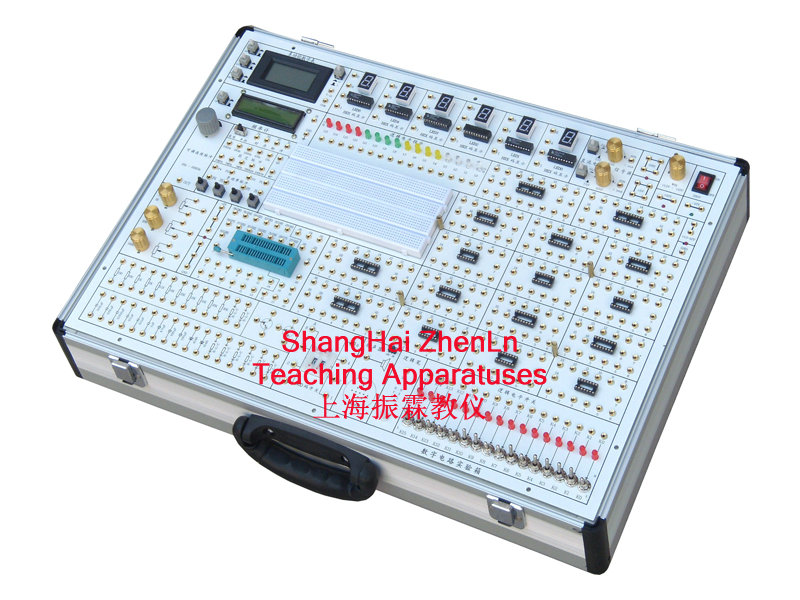

一、電子技術綜合實驗儀的系統簡介：

　　隨著電子科學技術，尤其是微電子技術的發展，數字邏輯電路的實驗內容得到不斷的更新，除了可以采用常規的TTL邏輯器件 (如邏輯門、觸發器等小規模集成電路)進行實驗外，也可以采用可編程邏輯器件(包括PLA，GAL、CPLD、FPGA等大規模集成電路)，借助計算機輔助設計軟件進行數字電路的設計和模擬調試，這種硬件軟化的實驗方法具有容易設計、容易修改和容易實現等優點，可有效地提高實驗效率，正在逐步地替代前一種純硬件邏輯的實驗方法，成為數字邏輯電路實驗的重要內容。

　　該實驗儀綜合了許多高等院校數字邏輯電路教學實驗經驗，科學配置實驗項目，既可以完成常規的數字電路實驗，又可以完成利用大規模邏輯器件(CPLD/FPGA)進行數字邏輯設計的實驗，以取代復雜的傳統TTL/COMS硬件設計。促使學生理論聯系實際，培養學生分析、設計、組裝和調試數字電路的基本技能，掌握數字邏輯電路實驗方法，并為掌握后繼專業學科打好基礎。

二、電子技術綜合實驗儀的配置及特點：

　　1、電源：

　　輸入：AC 220V±10%

　　輸出：DC 5V/3A，DC ±12V/0.5A

　　2、信號源：

　　(1)單脈沖：有四路單脈沖電路，每路產生一個寬的正單脈沖和一個窄的正單脈沖，其中二路在產生正脈沖的同時還產生一個負脈沖。

　　(2)連續脈沖：分兩組，

　　一組為10路固定頻率的方波：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、0.5MHz、1MHz、5MHz、10MHz。

　　另一組為連續可調方波：0Hz～100KHz。

　　(3)時序脈沖發生電路及啟?？刂齐娐罚寒a(chǎn)生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。

　　3、液晶顯示、量程自動切換的電壓、電阻表：具有數據保持功能

　　電壓測量范圍：-50V ～ +50V

　　電流測量范圍：0A～ 4A

　　電阻測量范圍：0 ～ 4MΩ

　　4、提供50MHZ液晶顯示頻率計

　　5、邏輯筆：紅色：高電平;綠色：低電平;黃色：高阻;

　　6、提供十六進制8421撥碼盤二組;

　　7、16位邏輯電平開關：

　　可輸出“0”、“1”電平，同時帶有電平指示，當開關置“1”電平時，對應的指示燈亮，開關置“0”電平時，對應的指示燈滅，開關狀態一目了然。

　　8、16位電平指示：

　　由紅、綠、黃、白16只LED及驅動電路組成。當正邏輯“1”電平輸入時LED點亮，反之LED熄滅。

　　9、數碼管顯示:

　　由6位7段LED數碼管及二―十六進制譯碼器組成。供數字鐘、日歷等實驗顯示用.

　　10、提供兩路0～Vx可調模擬電壓信號源。輸出Vx為：0～±5V 、0～±0.5V。

　　11、蜂鳴器及驅動電路。提供時鐘報時、報警、音樂用等發聲裝置。

　　12、內置1K、20K、100K電位器，作可變電阻用。

　　13、開放式實驗區，提供多種多只 IC園孔插座(6只14芯、6只16芯、4只20芯)，園孔插座接觸好，耐插拔;1只40芯鎖緊插座，可插8～40芯片。

　　14、提供分立元件接插區，可接插電阻、電容、穩壓管、二極管和電位器等，方便擴展。

　　15、提供高質量的實驗面包板，進行擴展實驗及創新實驗。

　　16、全部信號的引出插孔均采用中型鍍金孔，不氧化，不變色。實驗連接線采用鍍金自鎖緊接插頭，接線的可靠性好。

　　17、主板上可以擴展大規?？删幊唐骷﨏PLD或FPGA實驗卡?？蛇x配Lattice公司的1032，也可根據用戶需求配置其它公司的器件，如Aletra 7128，Xilinx 95108。

　　18、可選配模擬電路實驗卡

三、電子技術綜合實驗儀的實驗內容：

　　(一)數字電路推薦實驗項目：

　　(1)TTL集成邏輯門的參數測試與使用 (2)CMOS集成邏輯門的測試

　　(3)門電路的邏輯功能實驗 (4)常用組合邏輯功能器件的測試

　　(5)數據選擇器及其應用 (6)血型關系檢測電路和表決電路

　　(7)RS觸發器的功能與測試 (8)JK觸發器邏輯功能及主要參數測試

　　(9)移位寄存器的功能測試 (10)十進制計數器(CMOS)

　　(11)異步計數器 (12)同步計數器

　　(13)計數、譯碼、顯示電路實驗 (14)555集成定時器及應用

　　(15)序列檢測器 (16)數-模轉換器

　　(17)追隨比較型A/D轉換電路 (18)人工控制交通燈控制器

　　(19)汽車尾燈控制電路 (20)數字鐘電路的設計

　　(21)時序電路測試及研究 (22)波形產生及單穩態觸發器

　　(23)A/D 轉換電路 (24)D/A轉換電路

　　(二)EDA器件開發設計實驗(需選配EDA擴展卡)

　　1、單元電路設計實驗：

　　(1)常用門電路設計 (2)編碼器/譯碼器設計

　　(3)觸發器及時序電路設計 (4)同步/異步計數器設計

　　(5)鍵盤掃描實驗 (6)加法器實驗

　　2、綜合設計實驗：

　　(1)SSI組合電路的設計與冒險競爭觀察 (2)MSI組合電路的設計

　　(3)可讀寫寄存器的設計

　　3、研究創新實驗：

　　(1)數字頻率計 (2)數字電子鐘設計

　　(3)十字路口交通燈自動控制器的設計 (4)出租車計費器的設計

　　(5)數字濾波器設計 (6)DAC、ADC模型設計;

　　(7)數字模擬綜合系統設計
