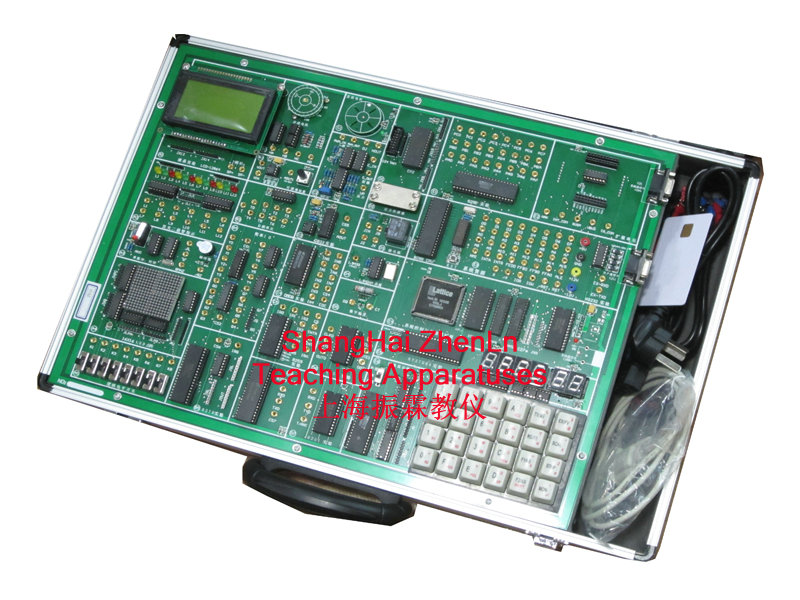

一、微機原理與接口實驗儀的系統簡介：

　　本系統是《微機控制技術》、《十六位微機原理與接口》等課程教學的最佳配套實驗設備。以小系統、多功能、易擴展為設計思想，主板以《ZL-8086系列微機實驗指導書》實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元(區)，這樣學?？梢詮男枰霭l(fā)，選配擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。

二、微機原理與接口實驗儀的系統組成：

　　·硬件：

　　(1)微機系統擴展： CPU(8088)，系統控制芯片(1032)，64K監控程序存儲器，64K用戶程序和數據存儲器(61256x2)，64K實驗程序存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

　　(2)輸入/ 輸出：128*64 LCD圖文電路(或字符式1602 LCD)，8位開關邏輯電平輸入/ 輸出電路，單脈沖發生器，8MH時鐘分頻，16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，打印口，用戶串行接口。

　　(3)常用接口芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等;

　　(4)控制對象：喇叭、蜂鳴器、小型直流電機、步進電機、壓力傳感器、溫度傳感器、繼電器等;

　　(5)擴展單元接口：提供總線接口，可自行擴展設計或選配我公司擴展模塊。

　　·軟件：

　　系統配置Win2000/xp等操作平臺的微機仿真調試軟件，支持匯編、C語言編譯、調試。

　　·電源：

　　系統內置高性能直流穩壓電源。

　　·機箱：

　　系統配置輕便鋁合金箱子作為實驗儀機箱。

三、微機原理與接口實驗儀的系統主要特點：

　　(1)二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作;二是脫機運行，實驗系統自帶鍵盤、顯示電路和監控管理程序，在無PC機的情況下，同樣可以通過內存讀寫、單步、斷點、全速等方法調試實驗程序。

　　(2)實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

　　(3)二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過實驗系統調試用戶板。

四、微機原理與接口實驗儀的實驗項目：

　　軟件實驗：

　　(1)二進制多位加法實驗 (2)二進制轉換為BCD碼實驗

　　(3)BCD碼轉換為二進制碼 (4)十進制數的BCD碼相減運算

　　(5)內存清零實驗 (6)數碼顯示實驗

　　(7)求最大數和最小數 (8)數據塊傳送實驗

　　(9)分支程序設計。

　　硬件實驗 ：

　　(1)A/D轉換實驗 (2)D/A轉換實驗(一)

　　(3)D/A轉換實驗(二) (4)8255A并行口實驗(一)

　　(5)8255A并行口實驗(二) (6)定時器/計數器實驗

　　(7)8259單級中斷控制器實驗 (8)串行口發送實驗(雙機通訊)

　　(9)串行口接收實驗(雙機通訊) (10)小直流電機調速實驗;

　　(11)步進電機控制 (12)繼電器控制

　　(13)存貯器讀寫實驗 (14)電子琴實驗

　　(15)簡單I/O口擴展實驗 (16)8251可編程通訊接口和PC機通訊

　　(17)16*16 LED點陣顯示實驗 (18)128*64 LCD液晶顯示實驗

　　(19)8237 DMA傳送實驗 (20)8250可編程異步通訊接口實驗

　　(21)8279 鍵盤顯示實驗 (22)溫度測量實驗

　　(23)壓力測量實驗

　　擴展卡實驗(選配)☆

　　(1)POD2擴展卡主持以下實驗：

　　·LM331 V/F、F/V實驗

　　·138譯碼

　　(2)POD4擴展卡主持以下實驗：

　　·ISD1420 語音錄放

　　(3)POD5擴展卡：

　　·40芯鎖緊大孔引出，擴展主板以外接口芯片用。

　　說明：實驗項目打“☆”號為選配實驗。
