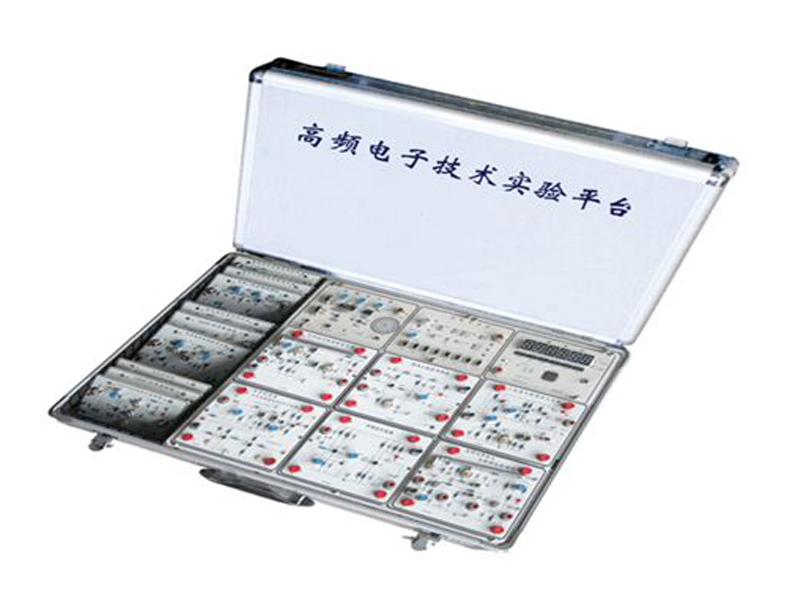

ZLSYX-01型高頻實驗箱

高頻實驗箱采用主板加模塊形式，自帶函數信號發生器、音樂信號、語音信號、高頻信號發生器、頻率計等常用儀器。實驗模塊有單元驗證實驗模塊、系統實驗模塊和二次開發實驗模塊三個部分。特別是二次開發模塊采用元件庫分布形式，便于學生動手設計使用。各模塊除可單獨進行測試外，還可將各模塊相互連接組成無線發送和接收系統，進行無線傳輸系統實驗和性能測試。

一、高頻實驗箱的技術指標：
1、內置儀器的硬件指標
（1）函數發生器（低頻信號源）
輸出波形：正弦波，三角波，方波
輸出頻率范圍：正弦波：300HZ～4KHZ；三角波：300HZ～4KHZ；方波：300HZ～4KHZ
輸出幅度：10MVp-p～4Vp-p（連續可調）
音樂信號，話筒接口，音頻功放、喇叭（可構成系統）
（2）高頻信號源
輸出波形：正弦波
頻率范圍：1.5MHZ～20MHZ（分為6個波段）
輸出幅度：10MVp-p～2Vp-p（連續可調）
（3）頻率計
測量頻率范圍：40MHZ。
2、實驗模塊及技術指標
（1）單調諧回路諧振放大器（諧振頻率6.3MHZ）
（2）雙調諧回路諧振放大器（諧振頻率6.3MHZ）
（3）LC（LC頻率9MHZ）
（4）晶體三極管混頻器（本振輸入8.8MHZ,載波6.3MHZ，輸出2.5MHZ）
（5）中頻放大器（放大2.5MHZ的中頻信號）
（6）集成乘法器幅度調制電路（載波頻率20MHZ以內，音頻10KHZ以內）
（7）集成乘法器幅度解調電路（同步解調）
（8）晶體二極管檢波器（包絡檢波，自動增益控制（AGC）電路）
（9）高頻功率放大與發射實驗（6.3MHZ發射，可進行發射極調幅，可觀測欠壓、臨界、過壓狀態下的余弦脈沖波形）
（10）變容二極管調頻（7.5MHZ中心頻率）
（11）電容耦合回路相位鑒頻器（7.5MHZ中心頻率）
二、高頻實驗箱的實驗項目及內容要求：
按振霖實驗模塊開設相應的實驗，非線性丙類功率放大電路實驗，通過觀察激勵信號變化、負載變化和電源電壓變化三種方法對工作狀態的影響，清楚觀測到正確的余弦脈沖變化波形。并能方便的記錄變化量值；測試變容二極管的靜態調制特性，觀察調頻波波形，觀察調制信號振幅變化時對頻偏的影響，清楚地觀察到寄生調幅現象。
1.小信號調諧放大電路實驗（含單調諧和雙調諧）
主要實驗內容：測試單調諧與雙調諧放大器的電壓增益、通頻帶、選擇性和動態范圍。
2.非線性丙類功率放大電路實驗
主要實驗內容：觀察高頻功率放大器丙類工作狀態的現象，測試丙類功放的調諧特性、負載特性，觀察激勵信號變化、負載變化和電源電壓對工作狀態的影響，清楚觀測到余弦脈沖變化波形。
3.三點式振蕩器實驗（含LC振蕩器）
主要實驗內容：觀察LC振蕩器中靜態工作點，反饋系數和負載對振蕩器的影響，觀測并比較LC振蕩器
5.中頻放大器實驗
主要實驗內容：用點測法測出中頻放大器的幅頻特性，測試中放的電壓增益，通頻帶和選擇性。
6.混頻器實驗（含三極管混頻和集成乘法器混頻）
主要實驗內容：測量混頻器輸入，輸出頻率之間的關系，觀察輸入波形為調幅波時混頻器的輸出波形。
7.幅度調制器實驗（含集電極調幅和模擬乘法器調幅）
主要實驗內容：模擬相乘法器的輸入失調電壓、直流調制特性測量，觀察改變調幅時輸出波形的變化并計算調幅。應用模擬乘法器MC1496實現全載波調幅、雙邊帶調幅。
8.包絡檢波和同步檢波實驗
主要實驗內容：實現普通調幅波的解調，觀察雙邊帶調幅波的解調，觀察對角線失真、負峰切割失真以及檢波器不加高頻濾波時的現象。
9.變容二極管調頻實驗
主要實驗內容：測試變容二極管的靜態調制特性，觀察調頻波波形，觀察調制信號振幅變化時對頻偏的影響，觀察寄生調幅現象。
10.鑒頻器實驗（電容耦合回路相位鑒頻器）
主要實驗內容：了解電容耦合相位鑒頻器的工作原理，測量鑒頻特性曲線。
11.調幅發射機聯試實驗
主要實驗內容：將各所需模塊連接成調幅發射機，測試各模塊輸入輸出波形，并調整各模塊可調元件，使發射機輸出達最佳狀態。
12.調幅接收機聯試實驗
主要實驗內容：將各所需模塊連接成調幅接收機，測試各模塊輸入輸出波形，并調整各模塊可調元件，使接收機輸出達最佳狀態。
13.發射與接收完整系統的聯調實驗
主要實驗內容：將各模塊構成一個完整的收發系統（可以是無線收發，也可以用電纜將收發連接，有四種連接方案），通過測試各部分波形，比較發射與接收波形，建立起完整的通信概念。
三、高頻實驗箱的配置清單：

序號	分類	硬件名稱		數量	說明
1	硬件部分	主板	函數發生器（正弦波、三角波、方波；音樂信號；語音信號；功放）	5	加蓋有機玻璃罩，對儀器進行防護
2			高頻信號發生器
3			高頻頻率計
4		單調諧回路諧振放大器模塊		5	獨立實驗板方便學生進行課程設計和畢業設計
5		雙調諧回路諧振放大器模塊		5
6		LC振蕩器模塊		5
7		晶體三極管混頻器模塊		5
8		中頻放大器模塊		5
9		集成乘法器幅度調制電路模塊		5
10		集成乘法器幅度解調電路模塊		5
11		晶體二極管檢波器模塊		5
12		高頻功率放大與發射模塊		5
13		變容二極管調頻模塊		5
14		電容耦合回路相位鑒頻器模塊		5
15	軟件部分	完整的PPT多媒體課件		1	仿真電路和實驗箱電路相一致
16		單元實驗原電路仿真課件（multisim版）		1
17		提供multisim10軟件（美國Ni公司專業版）		1
18		實驗指導書電子文檔（Word）		1
19		實驗指導書		20

四、高頻實驗箱的配套產品：
1．提供PPT教學課件
2．提供Multisim仿真程序
3．提供Multisim10仿真軟件

————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查高頻實驗箱的貨品外觀，核實高頻實驗箱的型號、數量及配件，拒收處于受損狀態的高頻實驗箱并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供高頻實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對高頻實驗箱的免費維修，超出條件承諾時提供對高頻實驗箱的有償維修；
4、退貨/換貨：單方面原因導致的高頻實驗箱錯誤或高頻實驗箱購買數量錯誤，造成高頻實驗箱的退換貨要求，將不被接受；
5、貨期說明：高頻實驗箱的發貨期為參考值，如您需要了解高頻實驗箱的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對高頻實驗箱有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答高頻實驗箱的相關疑問，我們還可以幫您推薦符合您要求的汽車底盤教學實訓設備，汽車發動機實訓設備，新能源汽車實訓設備，維修電工實訓臺，PLC可編程實訓臺，機械創新實訓臺，熱工實訓設備，電力電子電拖教學設備，電子工藝教學設備，電機實訓教學設備，全車電路汽車教學設備，汽車發動機教學設備，模電數電教學設備，單片機教學實訓設備，汽車示教板實訓設備，傳感器教學設備，智能樓宇實驗室，新能源教學實訓設備，機械構造仿真實訓設備，電梯模型教學實訓設備，制冷制熱實訓設備，環境工程實驗設備，化學工藝實驗室設備，過程控制實訓設備，熱工類教學設備，液壓氣動教學設備等相關產品！
————————————————————————————————————————————————————
