一、PLC可編程控制器綜合實驗裝置的概述：

　　PLC可編程控制器是以微處理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點，很快在我國的工業控制中占據了主導地位，并且不斷發展。根據這一發展形勢，全國各大專院校、各類職業技術學校都將PLC教學納入教學任務，作為電子、電氣以及工業自動化類專業的一門必修棵。PLC可編程實驗系統是根據這一教學要求開發的新一代PLC教學產品，產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。是PLC教學中的理想工具。

二、PLC可編程控制器綜合實驗裝置的系統構成：

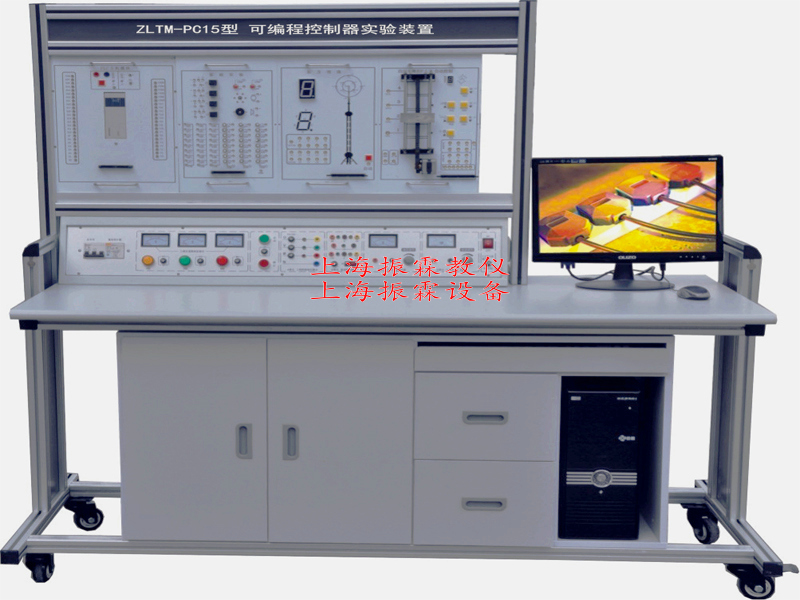

　　1、PLC可編程控制器實驗臺(演示屏與控制箱構成)

　　2、PLC可編程控制器實驗演示裝置

　　3、PLC可編程控制器操作桌

　　4、編程應用軟件

　　5、仿真教學軟件

　　6、PLC及轉接通訊電纜

　　7、電腦或手持編程器(用戶自備或代購)

三、PLC可編程控制器實驗臺控制箱技術指標：

　　1、電源

　　1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。

　　1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出交流220V工作電壓有高精度電流表與電壓表指示

　　A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

　　B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

　　C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。

　　D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。

　　E組:恒流源，提供0-20mA恒流源

　　F組:單相市電輸出，供用戶自備儀器使用。

四、PLC可編程控制器綜合實驗裝置的主機掛箱功能、特點：

　　◆PLC主機：輸入：24點 輸出24點

　　◆型號：三菱FX3U-48MR

　　◆輸出電壓：直流24V，電壓表指示

　　◆利用應用軟件編程

　　◆電源輸入：交流220V，50Hz

　　1)功能包括

　　◆ 交流電源輸入?yún)^(qū) ◆ PLC主機 、編程電纜

　　◆ LED發光管、指示燈 ◆ 輸出負載指示

　　◆ 輸入模擬開關(按鈕和開關) ◆ LED數碼管 、蜂鳴器

　　◆ 直流穩壓電源5V1A，24V2A ◆ PLC輸入、輸出端口

　　2)PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。

　　3)PLC主機采用三菱FX3U-48MR主機。

　　4)實驗臺本身帶有24V2A的電源?？梢灾苯佑糜谳敵鲐?fù)載或與演示裝置接口或與其它對應裝置相連。

五、PLC可編程控制器綜合實驗裝置的實驗桌：
鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。

六、PLC可編程控制器綜合實驗裝置演示掛箱：

　　該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。演示掛箱后蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。

　　演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置主要由六塊實驗掛箱組成十七個實驗內容，它們的型號分別為：

　　功能單元一：ZL001交通信號燈PLC自動控制 ZL002自動售貨機

　　ZL003 LED數碼管顯示PLC自動控制 ZL004藝術彩燈造型PLC控制

　　功能單元二：ZL005攪拌器的PLC自動控制 ZL006自動成型系統

　　ZL007加工中心刀具庫選擇控制 ZL008步進電機的PLC控制

　　功能單元三：ZL009水塔自動供水系統 ZL010郵件自動分揀系統

　　ZL011自動洗衣機系統 ZL012電鍍系統

　　功能單元四：ZL013四層電梯PLC自動控制 ZL014基礎實驗

　　功能單元五：ZL015模擬電視發射塔 ZL016自動送料裝車

　　功能單元六：ZL017電機的自動控制

七、PLC可編程控制器綜合實驗裝置的實驗項目：

　　1.與、或、非邏輯功能實驗

　　2.定時器、計數器功能實驗

　　3.跳轉、分支功能實驗

　　4.4.移位寄存器實驗

　　5.數據處理功能實驗

　　6.6.微分、位操作實驗

　　7.交通信號燈PLC自動控制實驗

　　8.攪拌器的PLC自動控制實驗

　　9.LED數碼官顯示PLC自動控制實驗

　　10.四層電梯的PLC自動控制實驗

　　11.加工中心刀具庫選擇控制實驗

　　12.藝術彩燈造型的PLC控制實驗

　　13.電機的自動控制實驗

　　14.步進電機的PLC控制

　　15.模擬電視發射塔實驗實驗

　　16.自動送料裝車系統控制實驗

　　17.自動售貨機實驗

　　18.自動成型實驗

　　19.水塔自動供水控制系統實驗

　　20.郵件自動分揀實驗

　　21.自動洗衣機控制系統模擬實驗

　　22.電鍍過程控制實驗
