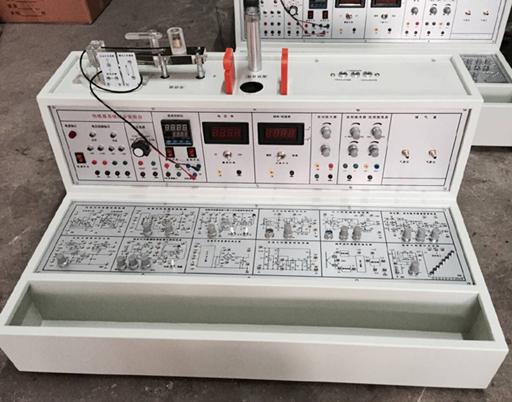

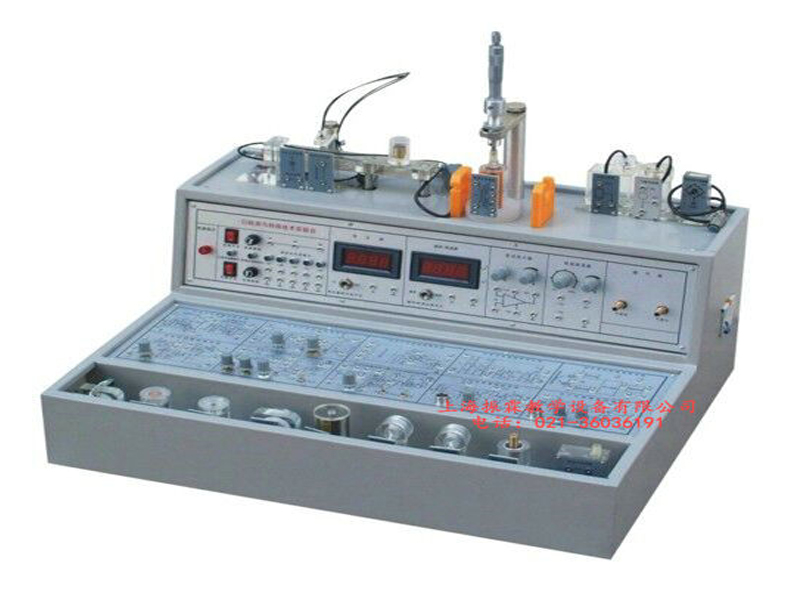

ZLCG-603型檢測與轉換技術實驗臺（17種傳感器）
- 一、檢測與轉換技術實驗臺（17種傳感器）的概述：
ZLCG-603 檢測與轉換技術實驗臺（17種傳感器）是我公司最新推出為傳感器及教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備。可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。
二、檢測與轉換技術實驗臺（17種傳感器）的技術參數：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗臺外形尺寸：610×500×400mm
三、檢測與轉換技術實驗臺（17種傳感器）的實驗臺功能：
1、實驗臺提供四組直流穩壓電源：±5V、±15V，具有短路保護功能，一組加熱源。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值20V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999Hz，轉速測量范圍1-9999r/min。
7、機械式壓力表：0-40Kpa，精度2%。
8、手動氣壓源：0-40Kpa。
四、檢測與轉換技術實驗臺（17種傳感器）的三源要求：
1、加熱源：12V交流電源加熱，溫度控制范圍0~150℃。
2、振動源：振動頻率1Hz-30Hz，共振頻率12Hz左右。
3、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
五、數據采集卡及處理軟件：
數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。標準RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
六、檢測與轉換技術實驗臺（17種傳感器）的傳感器種類及技術指標：
七、檢測與轉換技術實驗臺（17種傳感器）的特點：序號 實 驗 模 塊 傳 感 器 名 稱 量 程 精 度 1 電阻霍爾式傳感器模塊 電阻式傳感器 ±2mm ±1.5% 2 霍爾式傳感器 ≥2mm 0.1% 3 電容式傳感器模塊 電容式傳感器 ±5mm ±2% 4 電感式傳感器模塊 電感式傳感器 ±5mm ±2% 5 光電式傳感器模塊 光電式傳感器 0-2400轉/分 ≤1.5% 6 渦流式傳感器模塊 渦流式傳感器 ≥2mm ±3% 7 溫度式傳感器模塊 溫度式傳感器 0-80℃ ±2% 8 壓電式加速度傳感器模塊 磁電式傳感器 0.5V/m 9 光纖式傳感器模塊 壓電式加速度傳器 1-30Hz ±2%/s 10 壓力傳感器模塊 光纖式傳感器 ≥1.5mm ±1.5% 11 音、低頻振蕩器模塊 壓力傳感器 0-50kpa ±2% 12 差動放大器模塊 氣敏傳感器 50-200ppm 13 超聲波傳感器模塊 濕敏傳感器 10-95%RH ±5% 14 超聲波傳感器 20-60cm 1cm 15 霍爾式測速傳感器 0-2400轉/分 ±1.5% 16 渦流測速傳感器 0-2400轉/分 ≤1.5% 17 磁電測轉速傳感器 0-2400轉/分 ≤1.5% 18 轉速傳感器 0-2400轉/分 ≤1.5%
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
八、傳感器實驗內容如下：帶*為實驗為思考實驗
實驗一 電阻式傳感器的單臂電橋性能實驗 實驗二 電阻式傳感器的半橋性能實驗 實驗三 電阻式傳感器的全橋性能實驗 實驗四 電阻式傳感器的單臂、半橋和全橋的比較實驗 實驗五 電阻式傳感器的振動實驗* 實驗六 電阻式傳感器的電子秤實驗* 實驗七 變面積式電容傳感器特性實驗 實驗八 差動式電容傳感器特性實驗 實驗九 電容傳感器的振動實驗* 實驗十 電容傳感器的電子秤實驗* 實驗十一 差動變壓器的特性實驗 實驗十二 自感式差動變壓器的特性實驗 實驗十三 差動變壓器的性能實驗 實驗十四 激勵頻率對差動變壓器特性的影響 實驗十五 差動變壓器的振動實驗* 實驗十六 差動變壓器的電子秤實驗* 實驗十七 光電式傳感器的轉速測量實驗 實驗十八 光電式傳感器的旋轉方向測量實驗 實驗十九 接近式霍爾傳感器實驗 實驗二十 霍爾傳感器的轉速測量實驗 實驗二十一 霍爾傳感器的振動測量實驗 實驗二十二 渦流傳感器的位移特性實驗 實驗二十三 被測體材質對渦流傳感器特性的影響實驗 實驗二十四 渦流式傳感器的振動實驗 實驗二十五 渦流式傳感器的轉速測量實驗 實驗二十六 溫度傳感器及溫度控制實驗（AD590） 實驗二十七 磁電式傳感器的特性實驗 實驗二十八 磁電式傳感器的轉速測量實驗 實驗二十九 磁電式傳感器的應用實驗* 實驗三十 壓電加速度式傳感器的特性實驗 實驗三十一 光纖傳感器的位移特性實驗 實驗三十二 光纖傳感器的振動實驗 實驗三十三 光纖傳感器的轉速測量實驗 實驗三十四 壓阻式壓力傳感器的特性實驗 實驗三十五 壓阻式壓力傳感器的差壓測量實驗* 實驗三十六 超聲波傳感器的位移特性實驗 實驗三十七 超聲波傳感器的應用實驗* 實驗三十八 氣敏傳感器的原理實驗 實驗三十九 濕度式傳感器原理實驗
————————————————————————————————————————————————————
