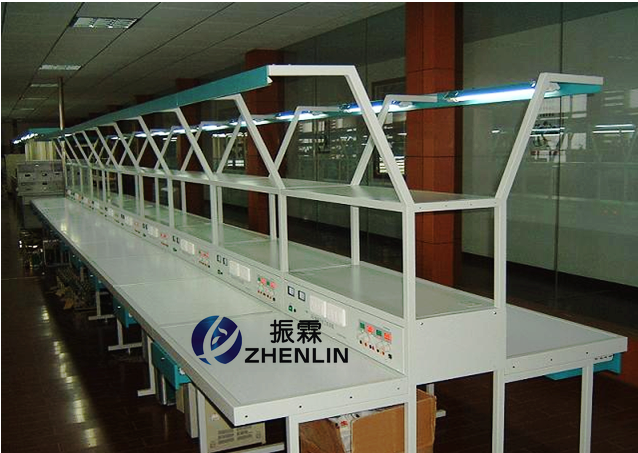

ZLKM-905型電子工藝技術實驗臺
- 電子工藝技術實驗臺（雙面雙工位）是根據各類院校建議和需求而研發的新一代電子流水線實驗臺，結構新穎、合理、工藝先進，實驗臺環境接近工業現場，通過開設一系列生產實習、工藝實習、課程設計，使學生具備電路設計、調試及電話、收音機、擴音器、無線電發送、接收器等產品的安裝、測試的技能，提高學生實際動手能力，加強學生與工廠的實際直接接軌。
一、電子工藝技術實驗臺（雙面雙工位）技術性能：
1、輸入電源： 220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜200VA
4、外形尺寸：單個實訓臺的尺寸為1.1m×1.3m×2m （雙面型）,兩邊工作臺面寬度為500mm。二、電子工藝技術實驗臺（雙面雙工位）系統配置：
實訓裝置主要由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構,正反兩面均有以下相同的資源。
1、實驗臺：實驗臺上提供日光燈（用于照明）2個，透明的PVC板4個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座2個、工業型材6根、工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。
2、電源柜：電源柜的輸入電源為2200V±10% 50Hz，最大電流20A，可以提供25套（既50工位）實訓臺的電源；且具有電源指示、漏電保護功能，使用安全可靠。
3、實訓掛件（2套/臺）：
1）直流電源單元：提供±5V、±12V兩組電源和0～30V/0.5A的直流穩壓電源。
2）信號源單元：信號源提供正弦波、三角波、方波三種波形，輸出頻率范圍2Hz～47KHz，幅度為0～12V可調；頻率計的測頻范圍為0.1Hz～100KHz。
4、實訓線路板（2套/臺）：
5、實訓工具套件（2套/臺）：元件盒5只，電烙鐵及烙鐵架1套，剪刀1把，鑷子1把，斜口鉗1把，一十字螺絲刀各一把。序號 實訓線路板 能力目標 1 光控音樂門鈴 了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理 2 可調式串聯型晶體管穩壓電路 了解復合管的使用，掌握串聯可調式穩壓電源的結構、工作原理及調試方法。 3 臺燈調光電路 了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理 4 集成穩壓電源 了解三端集成穩壓電源LM317的接線方法和應用 5 門鎖防盜報警器 了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 6 聲光雙控節電燈 了解聲光控節電燈電路結構和工作原理，熟悉光敏三極管、555時基電路、雙向晶閘管在電路中的具體應用 7 調頻無線話筒 了解振蕩電路的工作原理 8 文氏橋振蕩器 掌握運放741的工作特點及振蕩器的工作原理和應用 9 模擬“知了”電子電路 掌握多諧振蕩器和音頻振蕩器的工作原理及應用； 10 門鎖防盜報警器 進一步了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 11 實用模擬自然風控制器 掌握NE555和晶閘管構成的模擬自然風控制器工作原理，進一步熟悉電子電路的裝配、調試、檢測方法； 12 六管超外差式調幅收音機 掌握收音機的工作原理及調試方法 13 集成FM收音機 SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求； 14 編碼電子鎖電路 了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理 15 七彩循環裝飾燈控制器 熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝 16 LED數字鐘 熟悉數字鐘的結構及各部分的工作原理，學會將單元電路組成系統電路的方法，熟悉中規模集成電路和顯示器件的使用方法，了解簡單數字系統的實驗調試方法
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查電子工藝技術實驗臺的貨品外觀，核實電子工藝技術實驗臺的型號、數量及配件，拒收處于受損狀態的電子工藝技術實驗臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供電子工藝技術實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對電子工藝技術實驗臺的免費維修，超出條件承諾時提供對電子工藝技術實驗臺的有償維修；
4、退貨/換貨：單方面原因?qū)е碌碾娮庸に嚰夹g(shù)實驗臺錯誤或電子工藝技術實驗臺購買數量錯誤，造成電子工藝技術實驗臺的退換貨要求，將不被接受；
5、貨期說明：電子工藝技術實驗臺的發貨期為參考值，如您需要了解電子工藝技術實驗臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對電子工藝技術實驗臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答電子工藝技術實驗臺的相關疑問，我們還可以幫您推薦符合您要求的電子工藝設備等相關產品！
————————————————————————————————————————————————————
