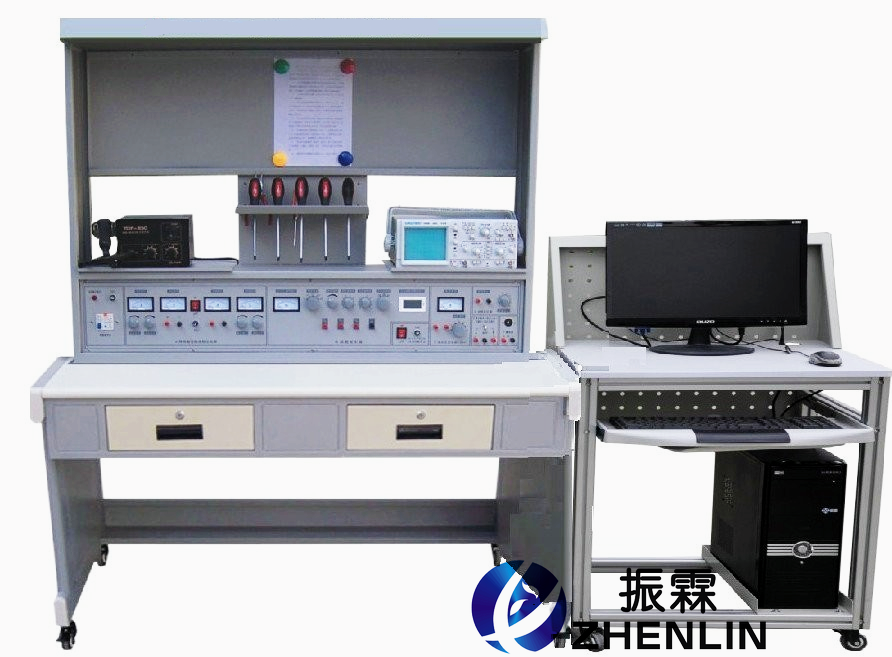

ZLKM-902型電子工藝實驗設備
- 一、電子工藝實驗設備概述：
電子工藝實驗設備是按照職業院校的教學和實驗實訓要求研制和開發的產品，適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的教學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。
創新實驗由電工電子創新實訓模塊與九孔萬能電路板來完成，電工電子創新實訓模塊由透明有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。
二、電子工藝實驗設備技術指標：
1、工作電源：兩相三線 AC 220V±10% 50Hz
2、工作溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1600×850×1800mm
4、整機功耗：≤1.5KW
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。三、電子工藝實驗設備功能特點：
產品總體結構：鋁合金活動框架、電源臺、實驗元件盒、儀器組。1、鋁合金活動框架：框架上面可以放掛板模塊，可隨意擴展，完成多門多種實驗，另配置了1個活動柜，方便存放所需工具和實驗元件盒。
2、電源臺：由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器以確保使用安全。
3、實驗電源每路配置：一組可調的直流電源0~24V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3~24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一只精密數字電壓表（DC 30V），一只精密數字電流表（DC 2000mA）；以及8路單相電源插座，可以方便設備、儀表的擴展時使用。
4、配一組功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
5、頻率計：最高測量范圍100MHz，自動換檔。
6、單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；
7、音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。
8、元件盒：該裝置配置的實驗元件盒，其面板標志的元件電路符號采用最新的國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單，實驗元件盒具有使用保管方便等特點，是各類院校電子實驗教學的理想換代產品。
電子元件盒是組合式元件盒，元件盒單元組采用多元件、典型實驗單元電路、典型儀表、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電子線路；使實訓具有開放性和創新性，電子元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；導線插孔采用高質量銅材制造，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實驗；實驗時可根據實驗內容和技能訓練的需要，可方便的任意組合實驗線路，以完成不同的實驗項目，如課程設計等。
9、虛擬儀器：
1、終端部分（裝學生實驗屏上）同時配有虛擬信號源、虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
2、基于LabVIEW虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器。
3、參數：
1）、兩路虛擬任意波形信號發生器，輸出頻率可編程，電壓幅度可調；
通道數：2路
分辨率：8 bits
電壓范圍：-5~5V
頻率步長：1HZ
波形：任意信號
輸出頻率：>1MHZ
2）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
通道數：2路
帶寬：20MHZ
分辨率：8位
電壓范圍：-10~+10V
存貯深度：64K
3）、雙通道頻譜分折儀；
4）、八通道邏輯分折儀，多種同步方式，存貯深度可編程；
8路輸入
分率：25nS
存貯深度：64KHZ
5）。數字三用表，可測電阻、電容、電感、電壓等；
數字IO口
通道數：8路IO
輸入電平：TTL
輸出電平：TTL
電流驅動：20mA/通道
四、電子工藝實驗設備實訓項目：
模擬電子技術綜合應用、創新實訓項目
項目一 常用二極管的性能測試及應用
項目二 雙極晶體管及場效管輸出特性的測定
項目三 單管放大電路的研究
項目四 兩極放大電路及負反饋放大電路的研究
項目五 助聽器電路的調試（電子產品線路）（綜合應用）
項目六 恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目七 三極管放大電路故障排除
項目八 整流、濾波及穩壓電路的研究
項目九 直流穩壓正、負電源電路的研究
項目十 典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
項目十一 OTL功率放大電路的故障排除
項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三 運算放大器基本運算電路
項目十四 對由運放器組成的積分運算電路、微分運算電路
項目十五 對由運放器組成的電壓比較器傳輸特性的研究
項目十六 氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
項目十七 方波、三角波和鋸齒波發生器電路的研究與測試
項目十八 三角波、方波及正弦波發生器的制作競賽
項目十九 RC（文式橋式）正弦波振蕩器和制作與調試
項目二十 電容三點式LC正弦波發生器
項目二十一 有源濾波電路研究
項目二十二 直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三 恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
數字電子技術綜合應用、創新實訓項目：
（一）、電子工藝實訓考核裝置基礎實訓項目
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進制譯碼器和數據選擇器功能測試
項目四 全加器和超前進位全加器功能測試
項目五 數值比較器功能測試
項目六 七段碼鎖存/譯碼/驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二一五一十進制計數器功能測試
項目十 二位十進制計數/譯碼/驅動/顯示電路
項目十一 可逆十進制計數電路功能測試
項目十二 N進制計數電路功能測試
項目十三 555定時器基本應用電路
項目十四 微分型單穩態觸發器
項目十五 集成單穩態觸發器及其應用
項目十六 集成施密特觸發器及其應用
（二）、綜合應用實訓項目
項目十七 聲光控制節能路燈電路（電子產品線路）（綜合應用）
項目十八 8線數據傳輸電路（電子產品線路）（綜合應用）
項目十九 4位環形計數節拍發生器（電子產品線路）（綜合應用）
項目二十 秒脈沖信號發生器（電子產品線路）（綜合應用）
項目二十一 救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
項目二十二 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三 數控變頻三角波—方波發生器
項目二十四 移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
項目二十五 8位優先編碼器搶答電路（電子產品線路）（綜合應用）
項目二十六 觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
項目二十七 數字鐘電路（電子產品線路）（綜合應用）
項目二十八 二位十進制計數符合電路（電子產品線路）（綜合應用）
項目二十九 交通燈控制電路（電子產品線路）（綜合應用）
項目三十 升/降階梯波發生器（電子產品線路）（綜合應用）
項目三十一 光電轉換加/減計數電路（電子產品線路）（綜合應用）
（三）、電力電子技術及應用、創新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品）（綜合應用項目）
項目二 單結晶體管觸發電路（電子產品）（綜合應用項目）
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT管直流斬波電路的調試與分析
項目六 雙向晶閘管單相交流調（調光臺燈）電路的制作與調試（電子產品）（綜合應用項目）
項目七 雙極晶體管（BJT）PWM控制直流電動機可逆調速電路（電子產品）（綜合應用項目）
五、電子工藝實訓考核裝置的配置
六、電子工藝實驗設備的配套工具：序號 產品名稱 型號規格 數量 單位 備注 1 電子工藝實訓桌 1600*850*1800mm 1 張 鋁合金框架 2 MY-112C型電子工藝電源臺 1515*230*230 mm 1 臺 鐵質 3 函數發生器0.1HZ~2MHZ
（正弦波、三角波、方波）1 臺 裝電源臺上 4 電工電子創新模塊 1 套 5 實驗連接線 1 套 6 虛擬儀器 1 臺 裝電源臺上
序號 名稱 型號/規格 單位 數量 1 烙鐵（帶架） 35W 套 1 2 剝線鉗 鴻義 把 1 3 斜口鉗 6寸 把 1 4 尖嘴鉗 6寸 把 1 5 十字螺絲刀 新發 把 1 6 一字螺絲刀 新發 把 1 7 一字螺絲刀（?。?/span> 得力 把 1 8 十字螺絲刀（?。?/span> 得力 把 9 美工刀 把 1
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查電子工藝實驗設備的貨品外觀，核實電子工藝實驗設備的型號、數量及配件，拒收處于受損狀態的電子工藝實驗設備并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供電子工藝實驗設備產品說明書內的質保條件和質保期，在質保范圍內提供對電子工藝實驗設備的免費維修，超出條件承諾時提供對電子工藝實驗設備的有償維修；
4、退貨/換貨：?jiǎn)畏矫嬖驅е碌碾娮庸に噷?shí)驗設備錯誤或電子工藝實驗設備購買數量錯誤，造成電子工藝實驗設備的退換貨要求，將不被接受；
5、貨期說明：電子工藝實驗設備的發貨期為參考值，如您需要了解電子工藝實驗設備的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對電子工藝實驗設備有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答電子工藝實驗設備的相關疑問，我們還可以幫您推薦符合您要求的電子工藝實訓設備等相關產品！
————————————————————————————————————————————————————
