ZLKM-909 型電子產品裝配與調試生產線
- 一、電子產品裝配與調試生產線的技術性能：
輸入電源： 220V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜200VA
外形尺寸：單個實訓臺的尺寸為1.1m×1.3m×2m （雙面型）,兩邊工作臺面寬度為500mm。
二、電子產品裝配與調試生產線的系統配置：
實訓裝置主要由實訓臺、電源箱、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構,正反兩面均有以下相同的資源。

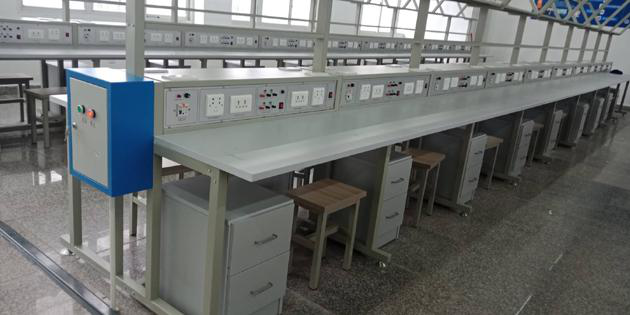

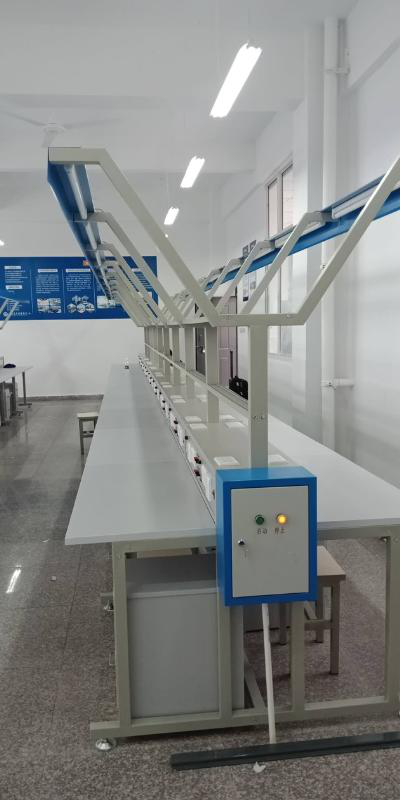

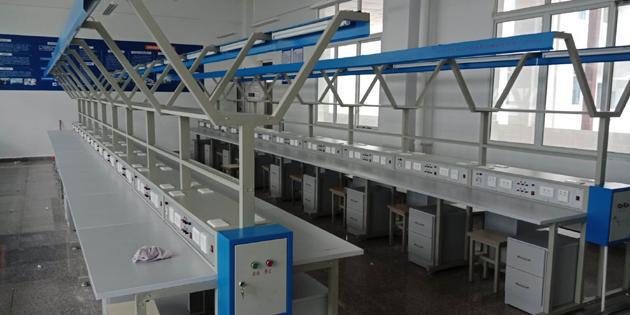

1.實訓臺
實訓臺上提供日光燈（用于照明）2個，透明的PVC板4個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座2個、工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。
2.電源箱
輸入電源為220V±10% 50Hz，最大電流20A，可以提供25套（既50工位）實訓臺的電源；且具有電源指示、漏電保護功能，使用安全可靠。
3.實訓掛件（2套/臺）
1）直流電源單元
提供±5V、±12V兩組電源和0～30V/0.5A的直流穩壓電源。
2）功率輸出函數發生器：
(1)采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。
(2)大屏幕LCD顯示輸出頻率、波形、減值。
(3)正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
(4)頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。
(5)輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
(6)方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電 平輸出。
(7)內外測頻功能：頻率計最高測量范圍0.1HZ -100MHz，自動換檔。
4.實訓線路板（2套/臺）
序號 實訓線路板 能力目標 1 光控音樂門鈴 了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理 2 可調式串聯型晶體管穩壓電路 了解復合管的使用，掌握串聯可調式穩壓電源的結構、工作原理及調試方法。 3 臺燈調光電路 了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理 4 集成穩壓電源 了解三端集成穩壓電源LM317的接線方法和應用 5 門鎖防盜報警器 了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 6 聲光雙控節電燈 了解聲光控節電燈電路結構和工作原理，熟悉光敏三極管、555時基電路、雙向晶閘管在電路中的具體應用 7 調頻無線話筒 了解振蕩電路的工作原理 8 文氏橋振蕩器 掌握運放741的工作特點及振蕩器的工作原理和應用 9 模擬“知了”電子電路 掌握多諧振蕩器和音頻振蕩器的工作原理及應用； 10 門鎖防盜報警器 進一步了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 11 實用模擬自然風控制器 掌握NE555和晶閘管構成的模擬自然風控制器工作原理，進一步熟悉電子電路的裝配、調試、檢測方法； 12 六管超外差式調幅收音機 掌握收音機的工作原理及調試方法 13 集成FM收音機 SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求； 14 編碼電子鎖電路 了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理 15 七彩循環裝飾燈控制器 熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝 16 LED數字鐘 熟悉數字鐘的結構及各部分的工作原理，學會將單元電路組成系統電路的方法，熟悉中規模集成電路和顯示器件的使用方法，了解簡單數字系統的實驗調試方法
