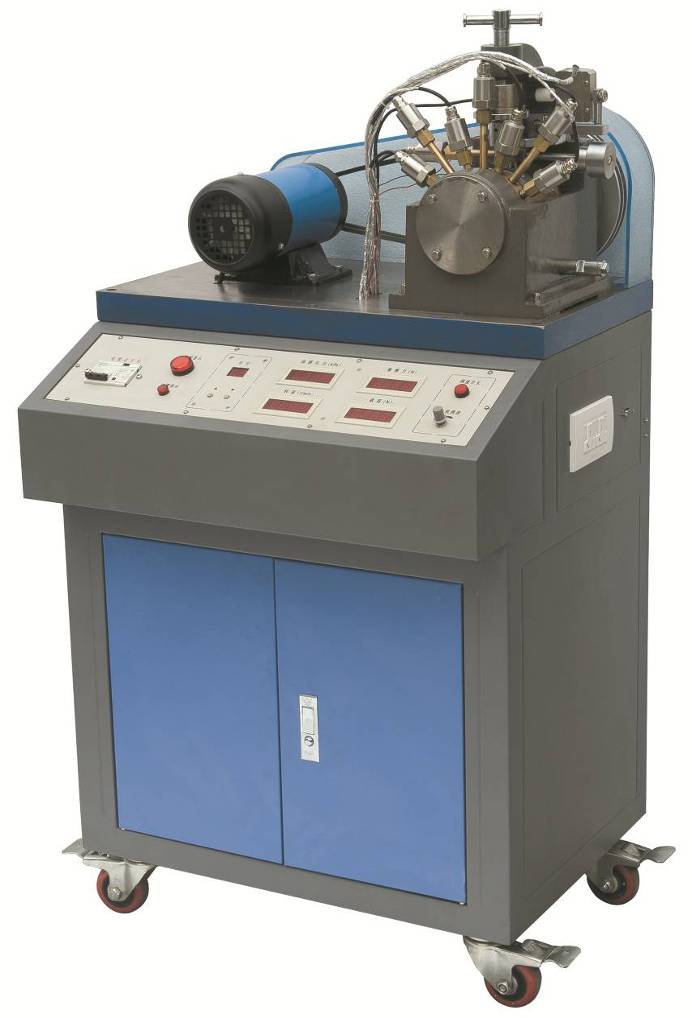

ZL-XK17B型液體動壓滑動軸承實驗臺（帶數據采集）
液體動壓滑動軸承實驗臺（帶數據采集）配備壓力傳感器、稱重傳感器、S型稱重傳感器以及相關數據采集系統，可用來測定液體動壓滑動軸承的徑向油膜壓力分布、軸向油膜壓力分布和摩擦特性曲線。適合各院校機械類專業《機械設計》、《機械原理》等課程的教學實驗需要。
一、液體動壓滑動軸承實驗臺的基本配置及技術性能：
1. 實驗臺：
(1) 實驗桌采用鐵質雙層亞光密紋噴塑結構，平板臺面，鋁質面板。設有帶鎖儲存柜，可放置配件及資料等。實驗桌還設有四個帶剎車萬向輪，便于移動和固定。平板外形尺寸：650mm×350mm×40mm。
(2) 輸入電源：單相三線AC220V±10% 50Hz
(3) 工作環境：溫度 -10℃～＜+40℃ 相對濕度＜85%（25℃） 海撥＜4000m
(4) 電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A
(5) 直流調速器1個：采用PWM脈寬調制技術，輸出電壓 0～220VDC，輸出電流 4ADC
(6) 數顯轉速表1個：顯示滑動主軸的轉速
(7) 數顯載荷表1只：顯示加載壓力值
(8) 數顯摩擦力表1只：顯示摩擦力測量值
(9) 數顯油膜壓力表1只：通過按鍵切換，可以分別顯示8路油膜壓力值
2. 試驗軸瓦：內徑d=70mm；長度L=125mm
3. 主軸調速范圍：0～500r/min
4. 直流電機1個：額定功率 355W
5. S型稱重傳感器1個：量程60N，用于測量摩擦力大小
6. 壓力傳感器 8個：測量范圍0～1MPa；精度0.3%；其中7個測量滑動軸承油膜的徑向壓力，1個測量軸向壓力
7. 稱重傳感器1個：測量范圍0～2000N；加載范圍0～2000N，可測量外加載荷
8. 加載范圍0～2000N，可測量外加載荷
9. 光電傳感器1個：測量滑動主軸轉速
10. 計算機測試分析軟件：
軟件采用運行于windows系統.NET Framework之上的C#語言開發，提供簡潔的圖形界面，實驗者可方便查看實驗臺采集的數據、計算各種動力學參數、生成數據曲線；軟件還需提供動態調整實驗臺控制系統工作參數，采集不同狀態下實驗數據；具有實驗數據自動采集、測試分析，理論仿真，保存數據及提交實驗報告等功能，能自動繪制出液體動壓軸承徑向油膜壓力分布曲線與承載量及摩擦特性曲線；
11. 設備配套防護及防塵布1塊
二、液體動壓滑動軸承實驗臺的實驗項目：1. 滑動軸承油膜的徑向和軸向壓力分布特性曲線的測定
2. 滑動軸承摩擦特性曲線的測定————————————————————————————————————————————————————
