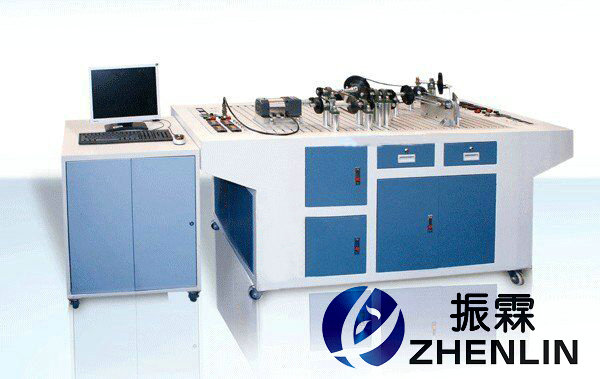

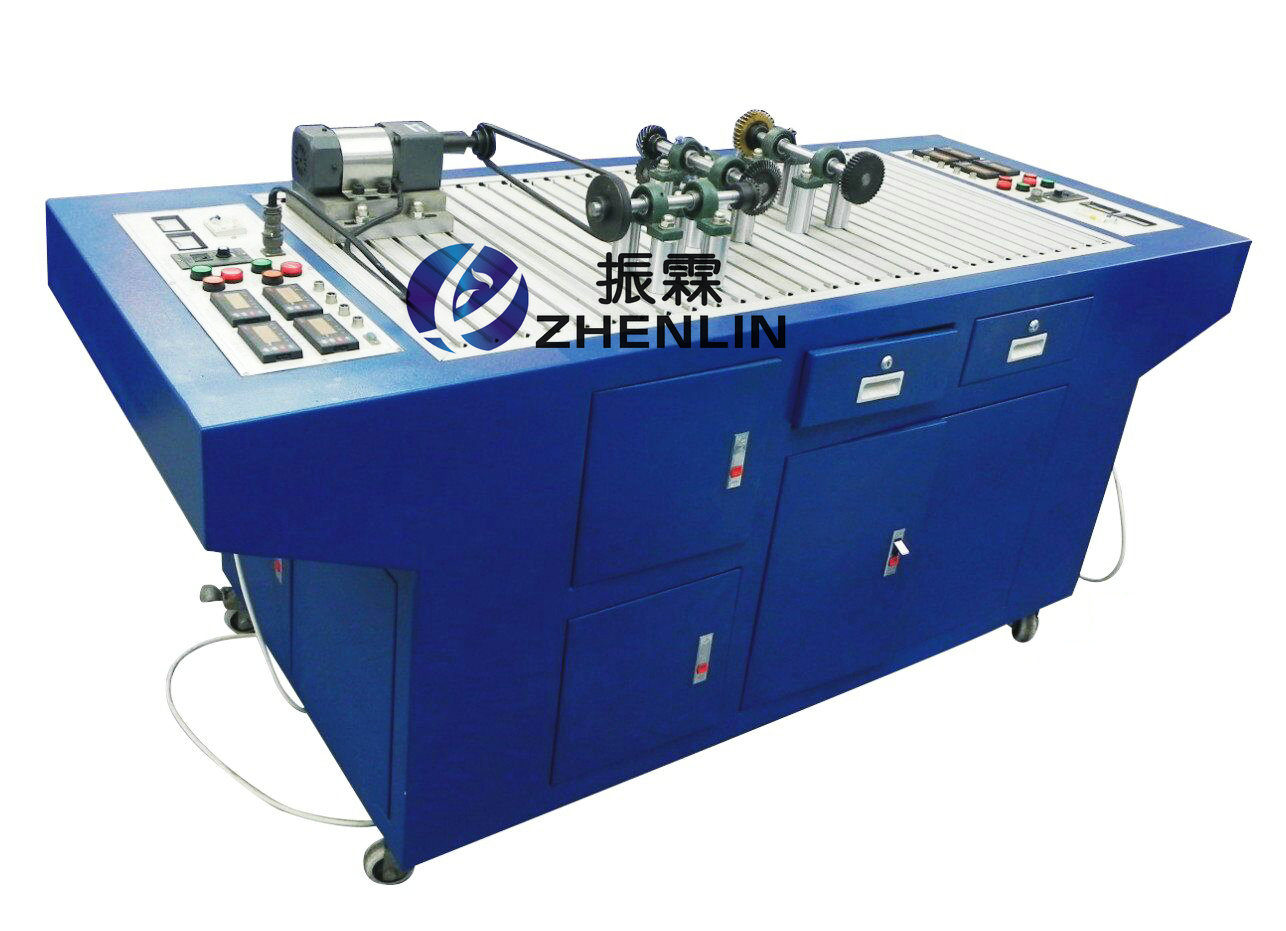

ZL-X07M型機械系統搭接與測試綜合實驗臺
- 機械系統搭接與測試實驗臺是在結合高校機械教材各種傳動及部分機構運動的相關理論知識基礎上，吸收了國內教儀市場同類裝置優點的基礎上精心設計的。它集搭建靈活，組裝方便，展示美觀于一體。是一款實用性強，供高校師生進行各類機械傳動及機構創新運動設計和平臺。
利用本系統裝置可進行“機械系統傳動方案創意設計實驗”，“機械系統及機構運動組合實驗”等創新實驗，在具體操作中，教師可以指導學生設計、搭建、組裝實驗臺配套的多功能零件，將學生們自己的構思創意、試湊選型的傳動方案，，按比例組裝成實物模型，并模擬真實的傳動和機構運動情況，直觀地調整布局、連接方式和運動學尺寸來改進自己的設計，最終由學生確定其設計方案和運動參數。
一、機械系統搭接與測試綜合實驗臺的功能簡介：
機械系統搭接與測試實驗臺組裝搭建傳動、機構方案時，學生應用本裝置提供的V帶、帶輪、鏈條、鏈輪、齒輪、軸、軸承座、聯軸器、連桿、滑塊等及各類連接件、零部件和電機原動件，按照先易后難、循序漸進的方式，進行創新方案的組裝搭建。先進行基本的搭建，再作多級和綜合的搭建，最后才是創新的設計、搭建和實現。創新是要發揮各人自己的主觀創造性，是在充分熟悉了前三個步驟后的一次思維的飛躍。
隨機提供的實驗指導書內有大量的設計題目，這些題目都來自工程實際，且經過試用后優選出來的，在實驗指導書中提到的每個傳動示例，所運用到的零部件，在圖上均有相關零部件代碼。
二、機械系統搭接與測試綜合實驗臺的實驗?zāi)康模?/strong>
機械系統搭接與測試實驗臺加深學生對機械傳動組成理論的認識，熟悉帶傳動、鏈傳動、齒輪傳動、蝸桿蝸輪傳動、多軸傳動等概念，為創新設計奠定良好的基礎；利用若干不同的傳動，搭建各種不同的機械系統，以培養學生運動創新設計意識及綜合設計能力；訓練學生的工程實踐動手能力；
機械系統搭接與測試實驗臺基于機構組成原理的搭建設計實驗；基于創新設計原理的機構搭建設計實驗；課程設計、畢業設計中的機構系統方案的搭建實驗；課外活動（如機械設計大賽）中的機構方案搭建實驗。
三、機械系統搭接與測試綜合實驗臺的性能特點：
根據機械系統組成原理，使學生通過實驗進一步掌握系統組成理論，熟悉機械傳動概念和基礎知識，為創新設計奠定良好的基礎；
1、可組成性能各異的平面的、空間的組合機械傳動系統，有利于培養學生機械傳動系統方案的設計能力；
2、本實驗裝置各傳動系統層次分明，聯接可靠，不會產生構件之間的運動干涉或脫離；
3、該實驗裝置和聯接方式具有設計巧妙，使用調節范圍大，拆裝輕松方便，結構緊湊，元件之間的通用性好，拼裝方案多等特點；
4、實驗臺搭接調整靈活方便，各件尺寸準確；
5、實驗臺能搭接19種類型的傳動、機構并能靈活運動，無卡滯干涉現象。
四、機械系統搭接與測試綜合實驗臺的主要技術參數：
1、供電電源：220V/50HZ；
2、交流電機功率：90W；
3、電機轉速可調：0-120rpm；
4、外形尺寸：2000×800×860(1200)。
五、機械系統搭接與測試綜合實驗臺的實驗項目及內容：
1、帶傳動：
2、鏈傳動：
3、圓柱直齒輪傳動：
4、圓柱斜齒輪傳動：
5、圓錐直齒輪傳動：
6、蝸桿、蝸輪傳動：
7、多軸齒輪傳動：
8、多軸齒輪傳動II：
9、萬向聯軸器傳動：
10、齒輪曲柄滑塊機構：
11、偏心輪曲柄對心滑塊機構：
12、偏心輪曲柄偏置滑塊機構：
13、齒輪曲搖桿機構：
14、偏心輪曲柄搖桿機構：
15、多級傳動系統1：
16、多級傳動系統II：
17、多級傳動系統III：
18、綜合傳動系統：
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查機械系統搭接與測試綜合實驗臺的貨品外觀，核實機械系統搭接與測試綜合實驗臺的型號、數量及配件，拒收處于受損狀態的機械系統搭接與測試綜合實驗臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供機械系統搭接與測試綜合實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對機械系統搭接與測試綜合實驗臺的免費維修，超出條件承諾時提供對機械系統搭接與測試綜合實驗臺的有償維修；
4、退貨/換貨：單方面原因?qū)е碌臋C(jī)械系統搭接與測試綜合實驗臺錯誤或機械系統搭接與測試綜合實驗臺購買數量錯誤，造成機械系統搭接與測試綜合實驗臺的退換貨要求，將不被接受；
5、貨期說明：機械系統搭接與測試綜合實驗臺的發貨期為參考值，如您需要了解機械系統搭接與測試綜合實驗臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對機械系統搭接與測試綜合實驗臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答機械系統搭接與測試綜合實驗臺的相關疑問，我們還可以幫您推薦符合您要求的汽車底盤教學實訓設備,汽車發動機實訓設備,新能源汽車實訓設備,維修電工實訓臺,PLC可編程實訓臺,機械創新實訓臺,熱工實訓設備等相關產品！
