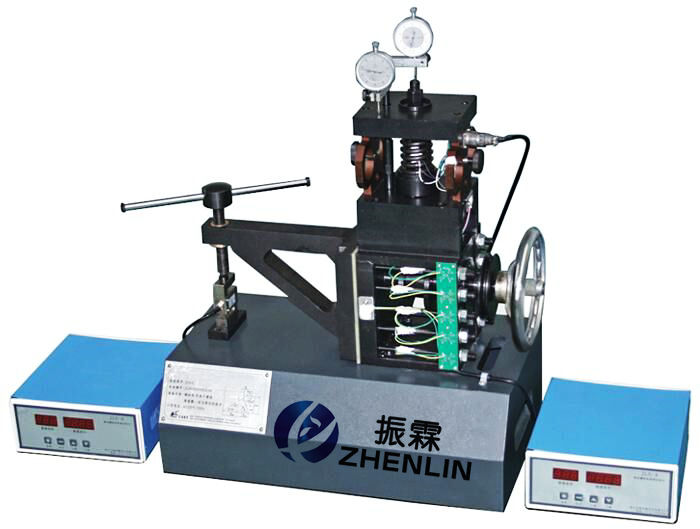

ZL-XK08型螺栓組及單螺栓聯接靜動態綜合實驗臺
一、功能簡介：
現代各類機械中，廣泛應用螺栓進行聯接，如何計算和測量螺栓受力情況及靜、動態特性參數，是工程技術人員的一個重要課題。螺栓組及單螺栓聯接靜動態綜合實驗臺是本公司根據《現代機械工程基礎實驗教程》指導書開發的實用性很強的教學設備。本實驗臺采用全新現代測試手段，利用傳感器及計算機對螺栓聯接靜、動態參數進行采集、處理、仿真的實驗設備，其設計緊密結合螺栓聯接的教學內容，可完成螺栓應力與變形的測試與分析，測量數據穩定、重復性好，是當前理想的基礎教學實驗設備。
二、性能特點：
1、該實驗臺為螺栓組及單螺栓的組合實驗臺，同時具有螺栓組靜態實驗及單螺栓靜、動態實驗組合功能。一臺實驗臺可完成兩種實驗臺的實驗功能。
2、螺栓靜動態受力、變形、剛度，軸向載荷，預緊拉力等實驗。
3、通過計算機測試分析軟件自動進行螺栓聯接動靜態實驗，實現兩種實驗手段，可作綜合性實驗；
三、實驗項目及內容：
1、螺栓組載荷分布及其測試；
2、靜態測試相對剛度變化對螺栓總拉力的影響；
3、動態測試相對剛度變化對螺栓應力幅值與動載荷幅值的影響。
4、電阻應變儀的工作原理及各測量點應變片的組橋方式

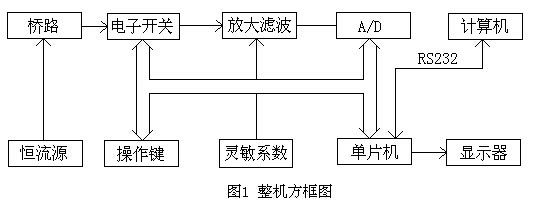

本儀器由精密恒流源,多路切換開關,前置放大器,低通濾波器,A/D轉換器,單片機,顯示電路,電源等部分組成見方框圖。四、實驗設備主要技術參數：
1、單相交流異步電機：90W、N=1400r/min
2、電阻應變片電阻值：R=120Ω；靈敏度系數：K=2.08
3、螺栓組實驗螺栓：M12（10個）
4、實驗單螺栓：M16（1個）
5、四路靜動態測試儀：測量范圍：0±30000με
1. 零點不平衡：±10000με
2. 基本誤差：0.2﹪FS
3. 分辨率：1με
4. 零點漂移：±2με/4小時、±0.5με/℃
5. 測量方式：1/4橋、半橋、全橋
6、外型尺寸：800×350×600
五、配置清單：
序號 圖號 名稱 數量 備注 1 001 底座 1 焊接組件 2 002 連接座 1 焊接組件 3 002-1 連接座-底座 1 Q235 4 002-2 連接座-前后板 2 Q235 5 002-3 連接板-頂板 2 Q235 6 003 懸臂 1 焊接組件 7 003-1 懸臂背板 1 Q235 8 003-2 懸臂板 1 Q235 9 004 加載螺釘 1 45# 10 005 加載杠桿 1 活塞桿 11 006 杠桿螺釘 2 45# 12 007 銅套螺母 1 黃銅 13 008 傳感器底座 1 Q235 14 009 彈性連接塊 2 尼龍 15 010 補償片安裝片 2 不銹鋼 16 011 傳感器壓頭螺釘 1 Q235 17 012 中間實驗螺栓 10 45# 18 013 偏心輪軸 1 45# 19 014 偏心輪 1 45# 20 015 偏心輪隔套 1 45# 21 016 盲孔端蓋 1 Q235 22 017 通孔端蓋 1 Q235 23 018 大帶輪-SPZ 1 Q235 24 019 電機帶輪-SPZ 1 Q235 25 020 頂桿導向板 2 Q235 26 021 挺桿支座 1 Q235 27 022 小銷軸 1 45# 28 023 挺桿 2 45# 29 024 彈簧下支座 1 45# 30 025 彈簧 1 60Si2Mn（外購件） 31 026 八角環 2 55Si2Mn 32 027 彈簧上支座 1 45# 33 028 錐塞 2 45# 34 029 表夾桿 1 Q235 35 030 表夾 2 鋁合金 36 031 夾緊螺釘 4 45# 37 032 彈性墊圈 1 45# 38 033 厚螺母 1 標準件 39 034 空心試驗螺栓 1 45# 40 035 小螺桿 1 45# 41 036 下聯接板 1 Q235 42 037 上聯接板 1 Q235 43 內六角圓柱頭螺釘 M6×35(發黑) 8 標準件 44 內六角圓柱頭螺釘 M10×30(發黑) 4 標準件 45 內六角圓柱頭螺釘 M6×15(發黑) 9 標準件 46 內六角圓柱頭螺釘 M6×20(發黑) 4 標準件 47 內六角圓柱頭螺釘 M12×20(發黑) 4 標準件 48 內六角圓柱頭螺釘 M8×20(鍍白鋅) 2 標準件 49 內六角圓柱頭螺釘 M8×10(鍍白鋅) 1 標準件 50 內六角圓柱頭螺釘 M8×40(發黑) 4 標準件 51 內六角圓柱頭螺釘 M8×25(發黑) 4 標準件 52 電機 J110ZYT152-PX25-A3 1 博山新微電機 53 軸用A型擋圈 φ10 2 標準件 54 螺母 M12 10 標準件 55 手輪 d=12、D=250 1 五金件 56 百分表 量程：0-10MM 2 標準件 57 稱重型傳感器（MS-1） 0-500KG 1 外購件 58 V型帶 SPZ型（帶長L=675） 1 外購件 59 深溝球軸承 型號6205 2 標準件 60 深溝球軸承 型號6200 2 標準件 61 工具 十字螺絲刀1把、內六角扳手1套、22-24、12-14開口扳手各1個 1套 外購件 62 應變片 應變片及接線端 各11 外購件 63 合格證 1 上海振霖 64 控制盒 單片機 1 上海振霖 65 電源線 1 外購件 66 產品說明書 1 上海振霖 67 裝箱單 1 上海振霖
