一、透明液壓傳動PLC控制實訓裝置的主要技術參數：

　　1、電源：AC220V 50Hz

　　2、直流電源：輸入AC220V 輸出DC24V/2A

　　3、可編程控制器(PLC)：三菱FX1S-20MR主機

　　12輸入 8輸出(繼電器輸出方式)

　　4、液壓實訓油泵電機功率：250W 配有專用的穩壓直流電機調速器

　　調速范圍：0-1700r/min

　　5、實訓工作時離液壓實訓臺1.5m遠處噪聲≤58dB。

　　6、實訓油路液流壓力要求需0.5-1Mpa(油泵最高壓力：Pmax=2.5Mpa)

　　7、電磁換向閥：AC24V 吸力3Mpa

　　8、實訓裝置外型尺寸：1500mm×700mm×1750mm

二、透明液壓傳動PLC控制實訓裝置的主要特點：

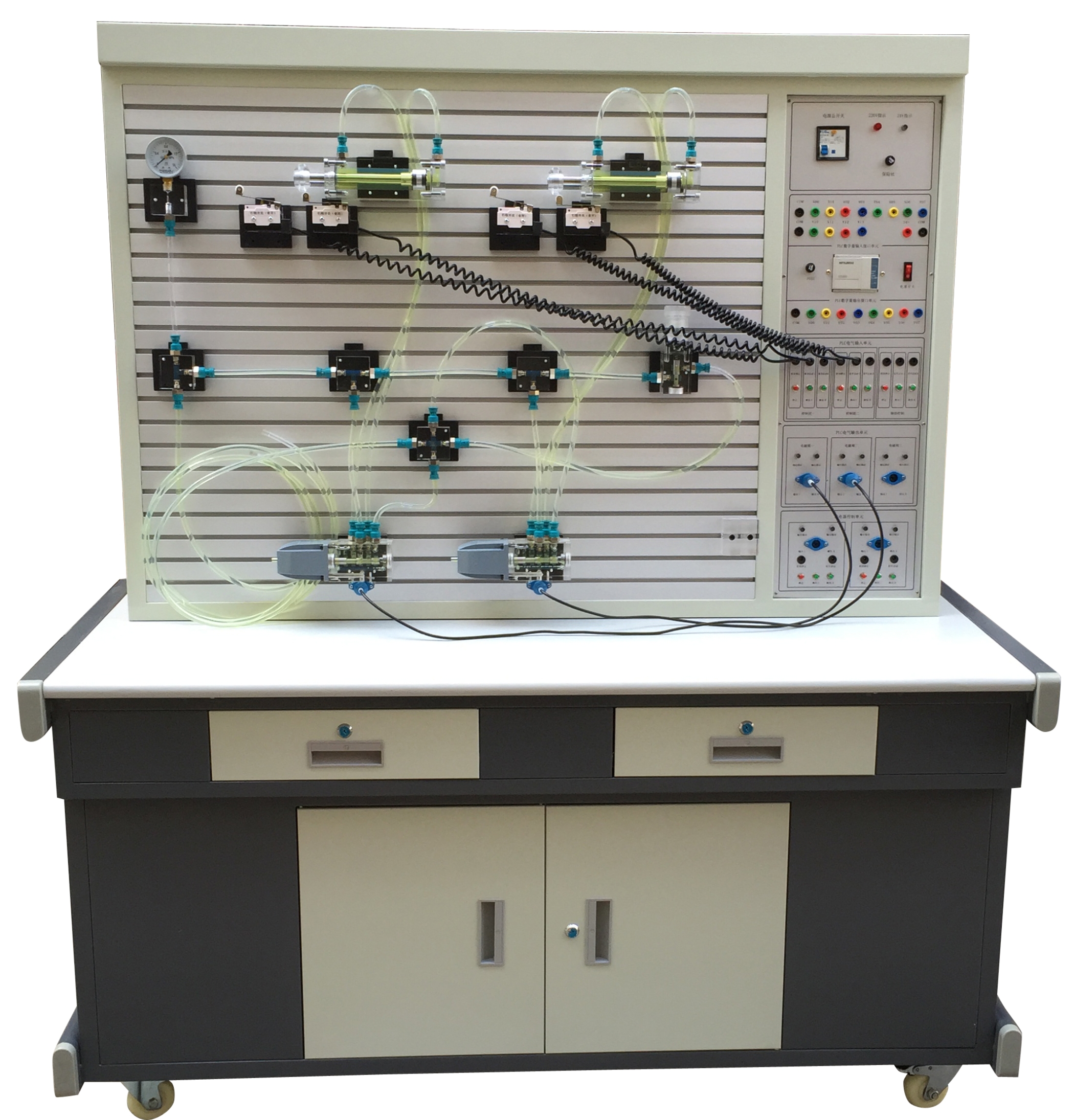

　　1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器(PLC)等組件組成。

　　2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。

　　3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上(面板帶“T”溝槽形式的鋁合金型材結構)。油路搭接采用快換接頭，拆接方便，不漏油。

　　4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實訓組裝回路快捷、方便。

　　5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。

　　6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突

　　出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

三、透明液壓傳動PLC控制實訓裝置的基本實訓回路：

　　1、用手動換向閥的換向回路。

　　2、用中位機能換向閥的用鎖回路。

　　3、用液控平向閥的閉鎖回路。

　　4、壓力調定回路。

　　5、二級壓力控制回路。

　　6、用減壓閥的減壓回路。

　　7、用增壓缸的增壓回路。

　　8、用H型換向閥的卸載回路。

　　9、進油節流調速回路。

　　10、回油節流調速回路。

　　11、調速齒輪泵的換向調速回路。

　　12、調速齒輪泵和調速閥組成的復合調速回路。

　　13、流量閥短接的速度換接回路。

　　14、用調速閥串連聯的二次進給同路。

　　15、用調速閥并聯的二次進給同路。

　　16、用順序閥的順序動作回路。

　　17、用壓力繼電回的順序動作回路。

　　18、用行程開關控制的順序動作回路。

　　19、用行程換向閥的順序動作回路。

　　20、串聯液壓缸的同步回路。

　　21、用先導型溢流閥控制的換向回路。

　　22、用單向閥的保壓回路。

　　23、用換向閥的保壓回路。

　　24、PLC編程軟件學習和使用

　　25、PLC與計算機的通訊，在線調試、監控

　　26、PLC控制的液壓基本回路實訓(優化控制)

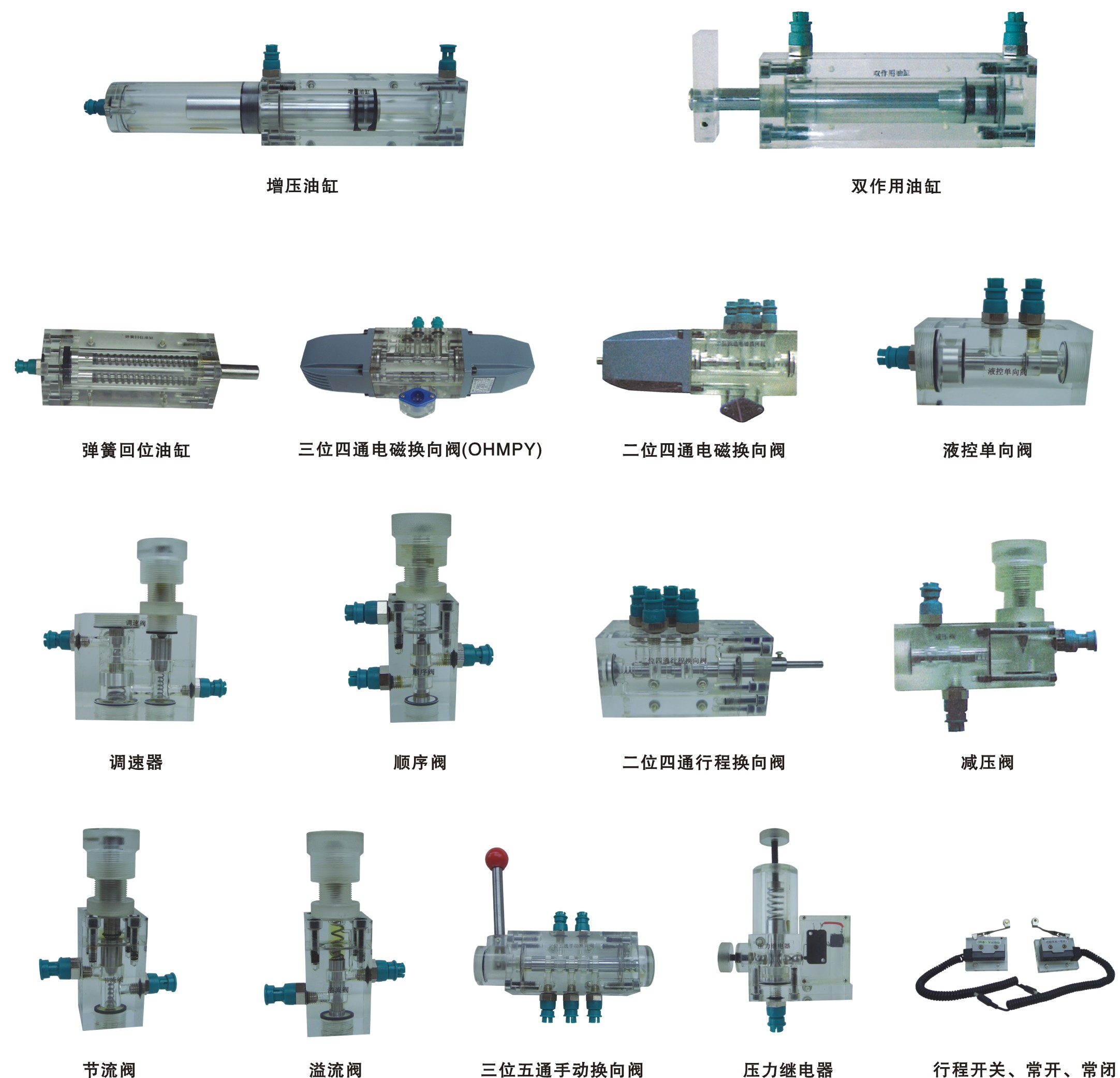

四、透明液壓傳動PLC控制實訓裝置的液壓元件：


五、透明液壓PLC控制實訓裝置的清單：
