一、工程液壓與PLC控制實訓裝置的概述：

　　工程液壓與 PLC控制液壓實訓裝置是我公司根據高校機電一體化對電、液控制的教學大綱要求，我公司液壓與PLC控制液壓實訓設備的優點，采用了開放型實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。

　　集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，液壓元件均裝有帶彈性插腳的過度底板(航天鋁型材)，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接(一體化)再和油箱固定在一起，油箱和控制屏單獨放置;帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。

二、工程液壓與PLC控制實訓裝置的實訓裝置功能：

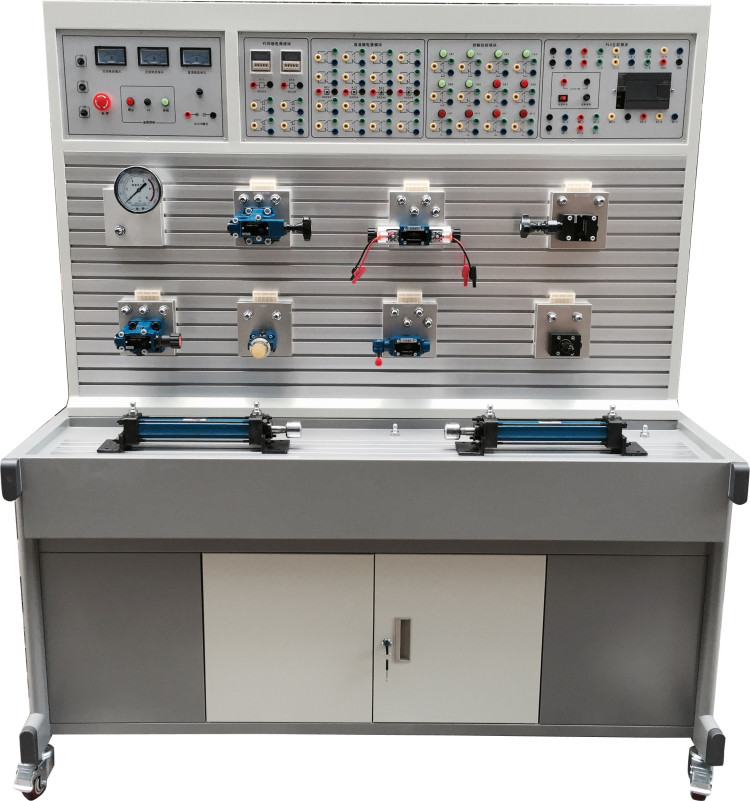

　　1、實訓裝置由實訓臺、實訓桌、電氣控制模塊、液壓泵站、液壓元件等組成。

　　2、實訓臺：鋁材結構平臺，主要用于安裝液壓相關元件，型材表面有標準的

　　兩道固定槽最上面層主要以電氣控制位置。

　　3、實訓桌：鐵質雙層亞光密紋噴塑結構或全鋼框架結構，帶有集中收集實訓遺油設計，實訓桌下方設有元器件儲存柜，用于存放元器件。

三、工程液壓與PLC控制實訓裝置的技術參數：

　　1、輸入電源：三相五線，380V.允差±l0%，50Hz。

　　2、直流電源：DC24V

　　3、裝置容量：<2kVA。

　　4、工作環境溫度：-5℃～40℃;

　　5、工作濕度：≤90%(40℃時);

　　6、外形尺寸：1520mm×700mm×1800mm

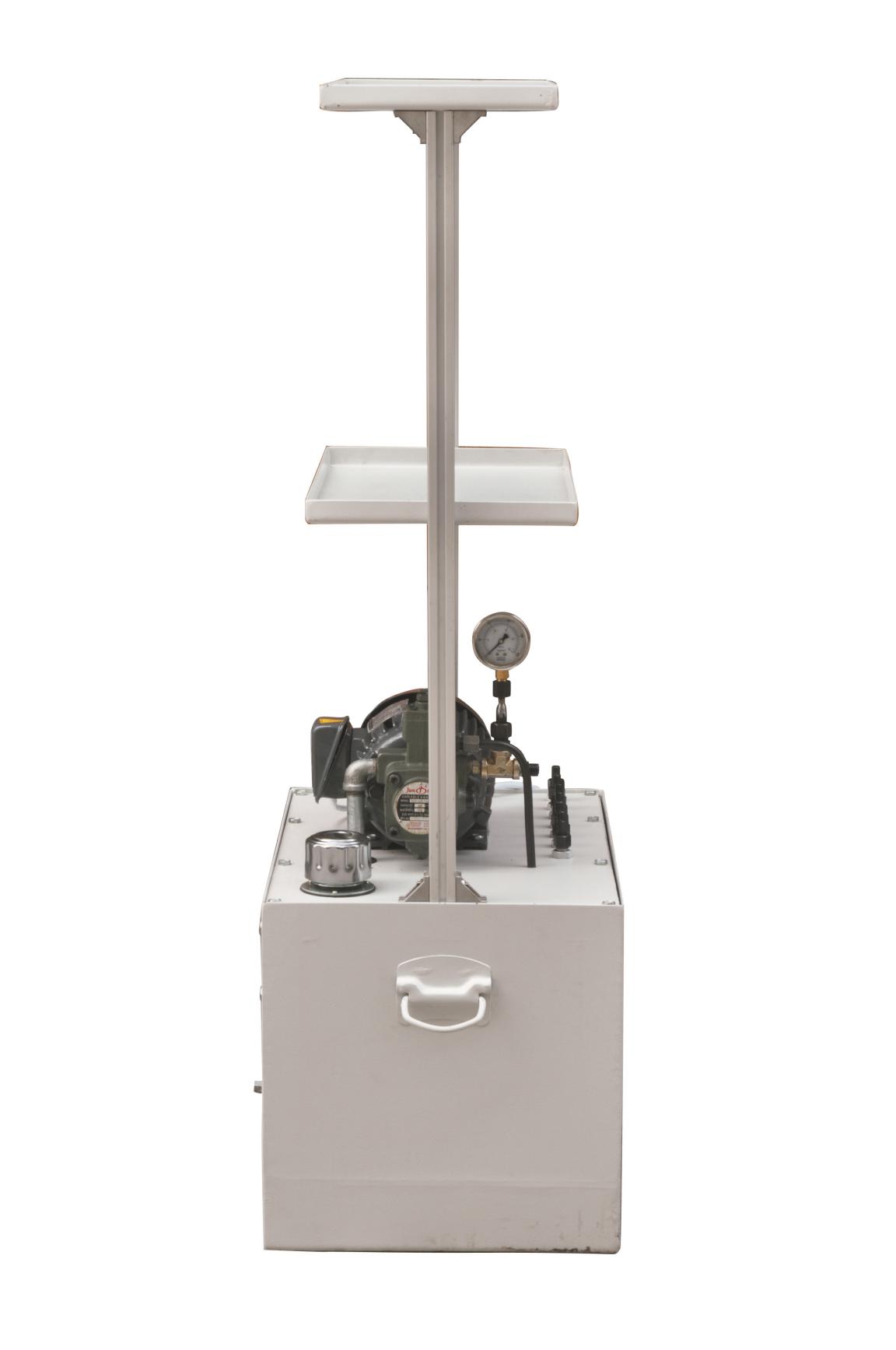

　　7、液壓泵站：最大容積60L.2mm鋼板、變量葉片泵及電機、油溫液面計、清

　　潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油

　　(1)柱塞泵：公頃壓力31.5MPa.公頃排量10mL/r，轉速1500r/min。電機：

　　額定電壓380V.額定功率2.2kW，絕緣等級B。

　　(2)變量葉片泵：公頃壓力7MPa.公頃排量8mL/r，轉速1420r/min。電機：

　　額定電壓380V.額定功率1.5kW，絕緣等級B。

　　8、電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的交、直流輸入電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓

　　9、PLC 主機模塊：主機選用西門子S7-200 CPU224主機，I/O口24點，14路輸入/10路繼電器輸出。

　　10、配有控制模塊：PLC主機模塊、直流繼電器模塊、控制按鈕模塊、時間繼電器模塊、液壓元件模塊等。

　　11、配備全常用液壓元件模塊：每個液壓元件均裝有帶彈性插腳的過度底板

　　(航天鋁型材)，可方便、隨意地將液壓元件按放在鋁合金型材面板上(面

　　板帶“T”溝槽形式的鋁合金型材結構)。油路搭接采用開閉式快換接頭，

　　拆接方便，不漏油。

　　12、通過機械控制，傳統繼電器控制，先進的PLC自動控制及MGGS組態軟件控制、監控技術于一體，靈活實現其功能。

　　13、液氣壓仿真教學軟件：

　　(1)提供了大量液壓和氣動標準元件的圖庫、工作原理剖視圖和詳細的功能描

　　述，各種回路都逼真地模擬這些元件的工作過程及原理。

　　(2)并可在回路中設置相關元件的技術參數。能進行液/氣壓知識的學習以及

　　回路的設計、測試和模擬。

　　(3)可設計并繪制符合工業標準化的回路圖，包括：液/氣壓回路圖、電液/氣

　　控制電路圖、液/氣電-控制回路。

　　(4)軟件能夠判別回路設計是否正確，并給出提示。

　　(5)便于在教學中老師的講解和學生對氣動元件工作原理的理解掌握。提高了學生的學習興趣，激發學習的主動性。

四、工程液壓與PLC控制實訓裝置的液壓元器件配置清單：

　　序號型號/規格名稱數量單位

　　1 實訓臺1臺

　　21520×700×1800(mm)實訓桌1張

　　3S7-200 CPU224PLC主機模塊1塊

　　4380V、24V電源模塊1塊

　　5 控制按鈕模塊1塊

　　6 時間繼電器模塊1塊

　　7泵站電機1臺

　　8葉片泵1臺

　　9油溫液面計1只

　　10空氣濾清器1只

　　11吸油過濾器1只

　　12耐震不銹鋼壓力表1只

　　13油管托盤架1套

　　14油箱1只

　　15MOB40-200雙作用油缸2只

　　162FRM5-31B/15QB二通流量閥(調速閥)2只

　　173WE6A61B/CG24N9Z5L二位三通電磁換向閥2只

　　184WE6C61B/CG24N925L二位四通電磁換向閥1只

　　194WMM6C50BF二位四通手控?fù)Q向閥1只

　　204WE6E61B/CG24N9Z5L三位四通電磁換向閥(O)1只

　　214WE6J61B/CG24N9Z5L三位四通電磁換向閥(H)1只

　　22DRVP10-1-10單向節流閥1只

　　23RVP10-10B單向閥1只

　　24DB10-1-50B/100U先導式溢流閥1只

　　25DBDH6P10B/100直動式溢流閥1只

　　26DZ10-1-30B/100先導式順序閥1只

　　27DR10-4-50B/100Y先導式減壓閥1只

　　28SV10PA2-30B液控單向閥2只

　　29HED40P15/100Z14L24壓力繼電器2只

　　30 三通4只

　　31 四通3只

　　32YN-100ZQ/10MPa耐震壓力表1只

　　33 行程開關4只

　　34膠管M16*1.5/8I-W-0.9M(裝好快速接頭)10根

　　35M16*1.5/8I-W-0.7M(裝好快速接頭)10根

　　36 電機電源線1根

　　37西門子編程電纜1條

　　38L-HL46液壓油2桶

　　39 液壓實訓指導書1冊

　　40 PLC編程軟件、程序1盤

　　41 工具1套

五、可以完成的實訓項目：

　　可完成幾十種液壓回路實訓(學生也可自行設計搭建其它回路)，典型實訓如下：

　　1、單級調壓回路

　　2、多級調壓回路

　　3、減壓回路

　　4、卸荷回路

　　5、進油節流調速回路

　　6、回油節流調速回路

　　7、旁油節流調速回路

　　8、液壓缸差動連接的快速運動回路

　　9、調速閥短接速度換接回路

　　10、調速閥串聯的速度換接回路

　　11、調速閥并聯的速度換接回路

　　12、用換向閥的換向回路

　　13、用“O”型機能換向閥的鎖緊回路

　　14、用液控單向閥的鎖緊回路

　　15、用順序閥控制的順序動作回路

　　16、用壓力繼電器控制的順序動作回路

　　17、用行程開關控制的順序動作回路

　　18、用調速閥控制的同步回

　　18、PLC控制的連續往返回路;

　　19、PLC控制的延時返回的單往復回路。

　　20、PLC控制的壓力繼電器順序動作回路

　　21、PLC控制的行程開關順序動作回路

　　22、時間繼電器控制的順序回路
