ZLBU-121型電機電力拖動及電氣控制技術實訓裝置
電機電力拖動及電氣控制技術實訓裝置是由本公司設計的新穎綜合實訓裝置，綜合了目前我國高等院校“電機學”、“電機與拖動”、“控制微電機”、“電機控制”、“繼電接觸控制”、及“工廠電氣控制”等課程實訓大綱的要求。特別適用于高等院?，F(xiàn)有的電機、電氣技術實訓設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實訓室，迅速開設實訓課提供了理想的實訓設備，為教師或研究生開發新實訓或進行科學研究工作提供良好的實訓條件。

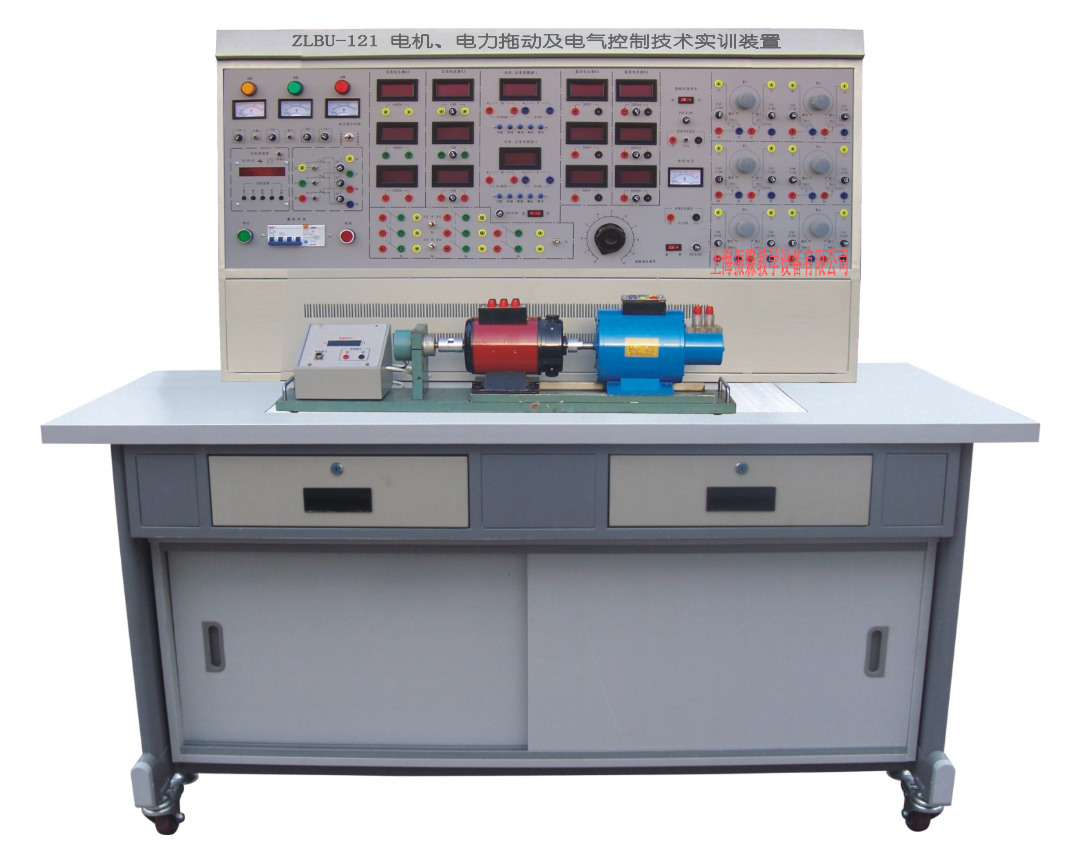

（裝置參考圖片，具體以配置實物為準）
一、電機、電力拖動及電氣控制技術實訓裝置的特點：
1、綜合性強 本裝置綜合了目前國內各類院校電機及電氣類課程的全部實訓項目。
2、適應性強 能滿足各類學校相應課程的實訓教學，實訓的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實訓，只需添加部件即可，永不淘汰。
3、整套性強 從儀器儀表、專用電源、電機及其它實訓部件到實訓連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實訓的需要進行配置。
4、直觀性強 各實訓掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強 裝置占地面積少，節約實訓用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實訓噪聲小，整齊美觀，改善實訓環境；電氣控制實訓，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎；測量儀表采用指針式（帶超量程告警等）、數字式、智能化及人機對話等相結合，密切結合教學實訓需要進行配置，使裝置測量手段現代化；設有定時器兼報警記錄儀，為學生實訓技能的考核提供一個統一的標準。
6、開放性強 控制屏供電隔離（浮地設計），并設有內、外電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便；各測量儀表均有保護功能。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實訓創造了條件，有利于提高學生分析問題和解決問題的能力。
二、電機、電力拖動及電氣控制技術實訓裝置的技術性能：
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量： 480Kg
5、外形尺寸：187×73×160cm3
三、電機、電力拖動及電氣控制技術實訓裝置的基本裝備：
1、ZL01電源控制屏(鐵質噴塑結構，鋁質面板)：
(1) 交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)?？烧{(diào)交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源各一組，并設有直流數顯電壓表及切換開關。
(3) 人身安全保護五大體系
設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設有電壓型漏電保護器1，如果隔離變壓器前的線路有漏電現象，即能實施保護并切斷電源；
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
(4) 儀表保護體系
設有多只信號插座，與儀表相連，儀表超量程，即能告警并切斷電源，對儀表起到良好的保護作用。
(5) 控制屏正面大凹槽內，設有兩根不銹鋼鋼管，可掛儀表及實訓部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用?？刂破羶蓚?cè)設有三極220V電源插座及 三相四極380V電源插座。設有實訓臺照明用的220V、40W日光燈一盞。
2、ZL02實訓桌：
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
3、ZL03不銹鋼電機導軌、光編盤測速系統及智能數顯轉速表：
包括測速光電編碼器及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實訓參數典型，能較好滿足實訓要求。測速系統采用1024光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。
4、ZL04三相組式變壓器（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）
5、ZL05直流復勵發電機
6、ZL06 直流（他）并勵電動機
7、ZL07三相鼠籠式異步電動機
8、ZL08三相線繞式異步電動機
9、ZL09線繞式異步電機起動與調速電阻箱
10、ZL10單相電容起動異步電動機
11、ZL11校正直流測功機
12、ZL12三相同步電機
13、ZL13直流數字電壓、毫安、安培表(三只)：
直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
直流數顯電流表一只，測量范圍0～5A，三位半數顯，精度為0.5級，具有超量程報警、指示及切斷總電源等功能。
14、ZL14單三相智能型功率、功率因數表：
由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能同時測量兩路單相功率P1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。
15、ZL15三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)
16、ZL16三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)
17、ZL17可調電阻器、電容器：
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。
18、ZL18熔斷器及開關板：
由熔斷器和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
19、ZL19旋轉燈、并網開關、同步機勵磁電源：
由并網用的三組相燈<黃、綠、紅各兩只>,一組并網開關和一組同步機勵磁電源<8- 40V/2.5A可調>組成。
20、ZL20數/模交流電流表（四只）：
由三只數字交流電流表和一只指針式精密交流電流組成。 測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電流表一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～5A，分0.3A、1A、3A、5A四檔，精度1.0級，直鍵開關切換，設有超量程指示，告警等功能。
21、ZL21數/模交流電壓表（四只）：
由三只數字交流電壓表和一只指針式精密交流電流組成。 測量范圍0～450V，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電壓表一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～500V，分10V、30V、100V、300V，500V五檔，精度1.0級，直鍵開關切換，設有超量程指示、告警等功能。
22、ZL22繼電接觸控制(一)：
提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實訓接線用，器件的工作狀態均有發光二極管指示。面板設有搖臂結構，可看到具體器件并對可需要調節的器件進行調節。
23、ZL23繼電接觸控制(二)：
提供中間繼電器（線圈電壓220V）二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實訓接線用，中間繼電器及熱繼電器的工作狀態用發光二極管指示。
24、ZL24繼電接觸控制(三)：
提供中間繼電器(線圈電壓220V，工作狀態用發光二極管指示)二只，時間繼電器(斷電延時，線圈電壓220V)一只，按鈕二只。各器件工作端子均引到面板上，供實驗接線用。
25、ZL25連接線及配件：
結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
四、電機、電力拖動及電氣控制技術實訓裝置的實訓項目：
1、直流電機實訓
(1) 直流電機認識實訓
(2) 直流發電機特性測定
(3) 他勵直流電動機特性的測定；
(4) 他勵直流電動機調速特性的研究；
(5) 直流并勵電動機
(6) 串勵、複勵直流電機機械特性的測定；
(7) 直流電動機轉動慣量測試
2、變壓器實訓
(1) 單相變壓器
(2) 三相變壓器
(3) 三相變壓器聯接組別的判定
3、異步電機實訓
(1) 三相鼠籠異步電動機的工作特性
(2) 三相異步電動機的起動與調速
(3) 單相電容起動異步電動機
(4) 三相鼠籠異步電動機的不對稱運行
(5) 三相異步電動機在各種運行狀態下的機械特性
(6) 三相異步電機M-S曲線的測繪
4、三相同步電機實訓
(1) 三相同步電動機工作特性的研究；
(2) 三相同步發電機工作特性的研究
(3) 三相同步發電機的并網運行
5、繼電接觸控制與電力拖動（電氣控制）實訓
(1)三相異步電動機點動和自鎖的控制線路
(2)三相異步電動機正反轉的控制線路
(3)順序控制線路
(4)三相鼠籠異步電動機降壓起動的控制線路
(5)三相線繞式異步電動機起動的控制線路
(6)三相異步電動機能耗制動的控制線路
(7)三相異步電動機單向啟動及反接制動的控制線路
(8) C620車床的電氣控制電路
(9) M7130平面磨床電氣控制電路
五、電機、電力拖動及電氣控制技術實訓裝置的配置清單：
序號 編 號 名 稱 數量 備注 1 ZL01 電源控制屏 1套 2 ZL02 實訓桌 1張 3 ZL03 不銹鋼電機導軌、光碼盤測速系統及智能數顯轉速表 1件 4 ZL04 三相組式變壓器 1件 5 ZL05 直流復勵發電機 1臺 6 ZL06 直流并（他）勵電動機 1臺 7 ZL07 三相鼠籠式異步電動機 1臺 8 ZL08 三相線繞式異步電動機 1臺 9 ZL09 線繞式異步電動機起動與調速電阻箱 1件 10 ZL10 單相電容起動異步電動機 1臺 11 ZL11 校正直流測功機 1臺 12 ZL12 三相同步電機 1臺 13 ZL13 直流數字電壓、毫安、安培表（三只表）（注：按實訓要求每套需配2件） 2件 14 ZL14 數/模交流電流表（四只表） 1件 15 ZL15 數/模交流電壓表（四只表） 1件 16 ZL16 單/三相智能功率、功率因數表 1件 17 ZL17 三相可調電阻器（每組90Ω*2/1.3A） 1件 18 ZL18 三相可調電阻器（每組900Ω*2/0.41A） 1件 19 ZL19 可調電阻器、電容器 1件 20 ZL20 熔斷器及開關板 1件 21 ZL21 旋轉燈、并網開關、同步機勵磁電源 1件 22 ZL22 DQ39繼電接觸控制(一) 1件 23 ZL23 DQ39繼電接觸控制(二) 1件 24 ZL24 DQ39繼電接觸控制(三) 1件 25 ZL25 實訓連接線及附件 1套 26 凳子 2個/套
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查電機、電力拖動及電氣控制技術實訓裝置的貨品外觀，核實電機、電力拖動及電氣控制技術實訓裝置的型號、數量及配件，拒收處于受損狀態的電機、電力拖動及電氣控制技術實訓裝置并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供電機、電力拖動及電氣控制技術實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對電機、電力拖動及電氣控制技術實訓裝置的免費維修，超出條件承諾時提供對電機、電力拖動及電氣控制技術實訓裝置的有償維修；
4、退貨/換貨：單方面原因?qū)е碌碾姍C(jī)、電力拖動及電氣控制技術實訓裝置錯誤或電機、電力拖動及電氣控制技術實訓裝置購買數量錯誤，造成電機、電力拖動及電氣控制技術實訓裝置的退換貨要求，將不被接受；
5、貨期說明：電機、電力拖動及電氣控制技術實訓裝置的發貨期為參考值，如您需要了解電機、電力拖動及電氣控制技術實訓裝置的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對電機、電力拖動及電氣控制技術實訓裝置有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答電機、電力拖動及電氣控制技術實訓裝置的相關疑問，我們還可以幫您推薦符合您要求的電機調速實驗裝置等相關產品！
