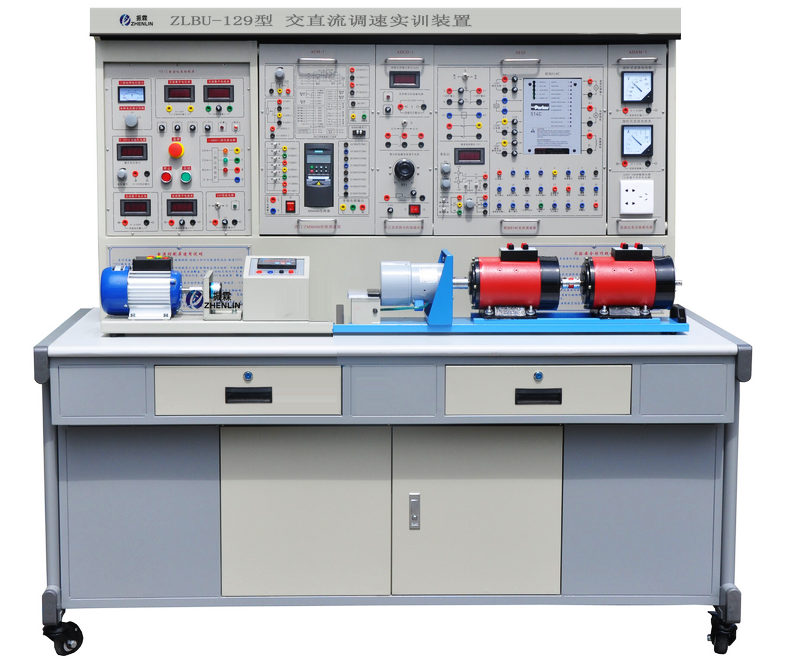

ZLBU-129型交直流調速實訓裝置
- 交直流調速實訓裝置是依據《電力拖動自動控制系統》、《直流調速》、《交流變頻調速》、《高級維修電工（交直流調速部分）》教材大綱的要求研制，為適合高等院校、職業培訓技術院校電機及驅動相關專業課程。交直流調速實驗裝置主要訓練和考核學員對交流變頻器和直流調速裝置的參數設置和系統應用能力，通過對交流變頻器控制電路和所控制電機負載的技能實訓，使學員掌握交流電動機變頻控制各種典型的工作狀態及對直流調速裝置主回路、控制回路和直流電動機負載的精心設計及各種典型的工作狀態。
一、交直流調速實訓裝置的特點:
本裝置主要訓練和考核學員對交流變頻器和直流調速裝置的參數設置和系統應用能力，通過對交流變頻器控制電路和所控制電機負載的精心設計，使學員通過實驗掌握交流電動機變頻控制各種典型的工作狀態；通過對直流調速裝置主回路、控制回路和直流電動機負載的精心設計，使學員通過實訓掌握直流電動機調速各種典型的工作狀態。
二、交直流調速實訓裝置的性能指標：
1、整機容量：≤1.5kVA
2、工作電源：～3N/380V/50HZ
3、尺寸1600×750×1500
4、重量：300Kg
5、工作環境：溫度 -10℃-+40℃，相對濕度＜85%（25℃）三、交直流調速實訓裝置的主要組件：
1、TS電源控制屏：
(1) 交流電源：提供三相380V交流電源，同時可得到單相0～250V可調電源。交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護。配有1只指針式交流電壓表，通過切換開關指示三相電網電壓。
（2）穩壓電源模塊：
1）1路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，每路電源輸出有0.5級數字電壓表指示。
2）提供直流5A/24V開關穩壓電源1路，為步進電機及驅動系統供電。
（3）儀表模塊：
1）設有交流電壓表一只，量程0-450V，3為半數顯。
2）設有交流電流表一只，量程0-5A，3為半數顯。
3）設有直流電壓表一只，量程0-±300V，3為半數顯。
4）設有直流電流表一只，量程0-±5A，3為半數顯。
（4）設有啟動，停止，急停按鈕各1個。
（5）控制屏正面大凹槽內，設有兩根圓管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用?？刂破羶蓚?cè)設有三極220V電源插座及三相四極380V電源插座。
2、DQ02實驗桌凳：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03-1電機導軌，測速系統及轉速表：
包括測速發電機及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。
4、DK40 歐陸514C直流調速系統（16A）
包括歐陸514C直流調速系統（16A）主機及外圍調速組件。
5、ACM-1 西門子MM440變頻調速器
包括西門子MM440變頻調速器主機（0.75KW）及外圍調速組件。
6、并（他）勵式直流電機1臺，220V/400W/1500r/min。
7、直流發電機1臺，220V/400W、1500r/min。
8、三相異步電機380V/220V/370W。
9、直流電壓表0~300V
10、電樞電壓表0~300V
11、電樞電流表0~5A
12、勵磁電流表500mA
13、可調大功率磁盤電阻負載。
14、直流勵磁電源0-220V/1A。
15、示波器隔離電源模塊。
四、交直流調速實訓裝置的實訓項目：（一）交流電機變頻調速系統實訓（西門子MM440主機）
1、交流電機的認識（銘牌）及冷態電阻的測量
2、西門子MM440變頻器裝置的面板認識
3、西門子MM 440變頻器參數設置
4、西門子MM 440變頻器基本操作方法
5、西門子MM 440變頻器數字量控制三段速運行
6、西門子MM 440變頻器數字量控制七段速運行
（二）直流電機調速系統實訓
1、直流電機的認識（銘牌）及冷態電阻的測量
2、直流電機的正反轉
3、歐陸514C直流調速器裝置的面板認識
4、歐陸514C直流調速器裝置開關設置
5、歐陸514C直流調速器電壓，電流雙閉環不可逆調速系統
6、歐陸514C直流調速器轉速，電流雙閉環不可逆調速系統
7、歐陸514C直流調速器電壓，電流雙閉環可逆調速系統
8、歐陸514C直流調速器轉速，電流雙閉環可逆調速系統
五、交直流調速實訓裝置的設備清單：
序號 型號 名 稱 數 量 1 ZL-TS05 交直流調速實訓臺 1套 2 實訓桌+凳子 實訓桌+絕緣高密度板桌面+2個圓凳子 1套 3 DQ03-1 電機導軌，測速系統及數顯轉速表 1套 4 ADAM-1 直流儀表及隔離電源 1件 5 DQ27 三相可調電阻器 1件 6 DQ09 直流他（并）勵電動機 1臺 7 DQ10 三相鼠籠異步電機 1臺 8 DQ19 校正直流測功機（發電機） 1臺 9 ACM-1 西門子MM440變頻調速器 1件 10 DK40 歐陸514C直流調速器 1件 11 連接導線 實訓連接導線（兩種） 1套 12 聯軸器（6×14. 12×14，已裝到電機導軌上） 1套 13 工具 十字長柄螺絲刀 1把 14 工具 14扳手（更換固定電機螺絲用） 1把 15 工具 3×10 外六角扳手（更換聯軸器用） 1把 16 安裝工具 三相四線電源插座底盒及固定臺面螺絲 1套 17 說明書/
指導書（1）歐陸514C說明書1本
（2）西門子MM440簡明調試手冊1本
（3）交直流調速實訓裝置實訓指導書1本1套 ————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的電機實訓設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查交直流調速實訓裝置的貨品外觀，核實交直流調速實訓裝置的型號、數量及配件，拒收處于受損狀態的交直流調速實訓裝置并及時聯系上海振霖公司；
3、質保：上海振霖公司將為你提供交直流調速實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對交直流調速實訓裝置置的免費維修，超出條件承諾時提供對交直流調速實訓裝置的有償維修；
4、退換貨：?jiǎn)畏矫嬖驅е碌慕恢绷髡{(diào)速實訓裝置錯誤或交直流調速實訓裝置購買數量錯誤，造成交直流調速實訓裝置的退換貨要求，將不被接受；
5、貨期：交直流調速實訓裝置的發貨期為參考值，如您需要了解交直流調速實訓裝置的精確貨期，請與振霖的銷售人員聯系；
6、如對交直流調速實訓裝置有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答交直流調速實訓裝置的相關疑問！我們可以幫您推薦符合您要求的電機調速實驗裝置等相關產品！
