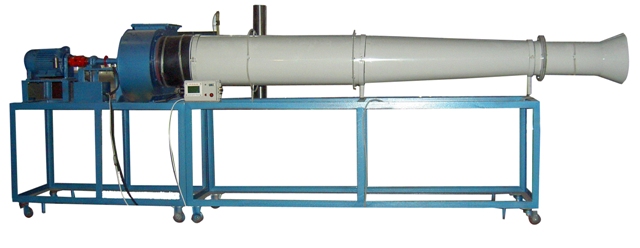

一、數據采集離心式風機性能實驗臺的技術特點：

　　(1)采用進氣試驗方法,風機出風口垂直向上

　　(2)測定風機風量、風壓、軸功率、溫度、轉速

　　(3)具有微機數據采集、自動數據分析處理，數據分析處理表格，繪制被測風機標準條件下的氣動性能曲線即風壓-風量、功率-風量、效率-風量的特性曲線, (P～Q，Pst～Q，η～Q，ηst～Q,N～Q曲線)，并可打印數據分析處理表格及特性曲線。

二、數據采集離心式風機性能實驗臺的技術參數：

　　(1)流量傳感器：量程500Pa、精度5%

　　(2)壓差傳感器：量程500Pa、精度5%

　　(3)溫度傳感器：18B20、精度±0.5℃

　　(4)電功率法測功率,精度5%

　　(5)轉速傳感器：量程0～3000rpm、精度1%

　　(6)風機參數：全壓500-600Pa;風量3500～4000m3/h;轉速1450r/min;功率1.5KW;電壓380V

　　(7)外形尺寸(長×寬×高)：3.0×0.5×1.2m

三、數據采集離心式風機性能實驗臺的主要配置：

　　(1)入口集流器、手動螺桿節流閥門、整流柵、風機測試風管、流量及差壓傳感器測試組(在測試斷面應安裝四支畢托管,傳感測試斷面的均壓,具體參照風機測試標準)，被測風機及電動機，電功率法測功率裝置，測轉速裝置，角鐵支架(所配滑輪應有剎車功能)、配電箱，標準信號流量采集傳感器1套，差壓傳感器1套，溫度傳感器18B20，所有數據由帶標準信號的液晶屏同屏顯示，便于觀察每個數據的即時變化，配有微機數據采集，自動數據分析處理、數據分析處理表格，繪制特性曲線功能的軟件。
