一、數據采集文丘里可調洗滌式除塵器的原理、用途及特點：

　　文丘里洗滌器是一種高效高能耗濕式除塵器，含塵氣體以高速通過喉管，水在喉管處注入并被高速氣流霧化，塵粒與液(水)滴之間相互碰撞使塵粒沉降。這種除塵器結構簡單，對0.5～5um的塵粒除塵效率可達99%以上，但壓降，能耗較大。該洗滌器常用于高溫煙氣降溫和除塵，經改進的文丘里除塵器的形式很多，應用也很廣泛。文丘里洗滌器主要由文丘里管(簡稱文氏管)和脫水器兩部分組成。文氏管有進氣管、收縮管、噴嘴、喉管、擴散管、連接管組成。脫水器也叫除霧器，上端有排氣管，用于排出凈化后的氣體;下端有排塵管道接沉淀池，用于排出泥漿。

二、數據采集文丘里可調洗滌式除塵器的主要技術參數及指標：

　　1、環境溫度：5℃～40℃、

　　2、系統風量50~300m3/h

　　3、除塵效率：90~99%，

　　4、壓力降：<3000Pa

　　5、裝置外形尺寸：長2300mm寬500mm高2300mm、

　　6、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W;安全保護：具有接地保護、漏電保護、過流保護;

　　7、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路;、

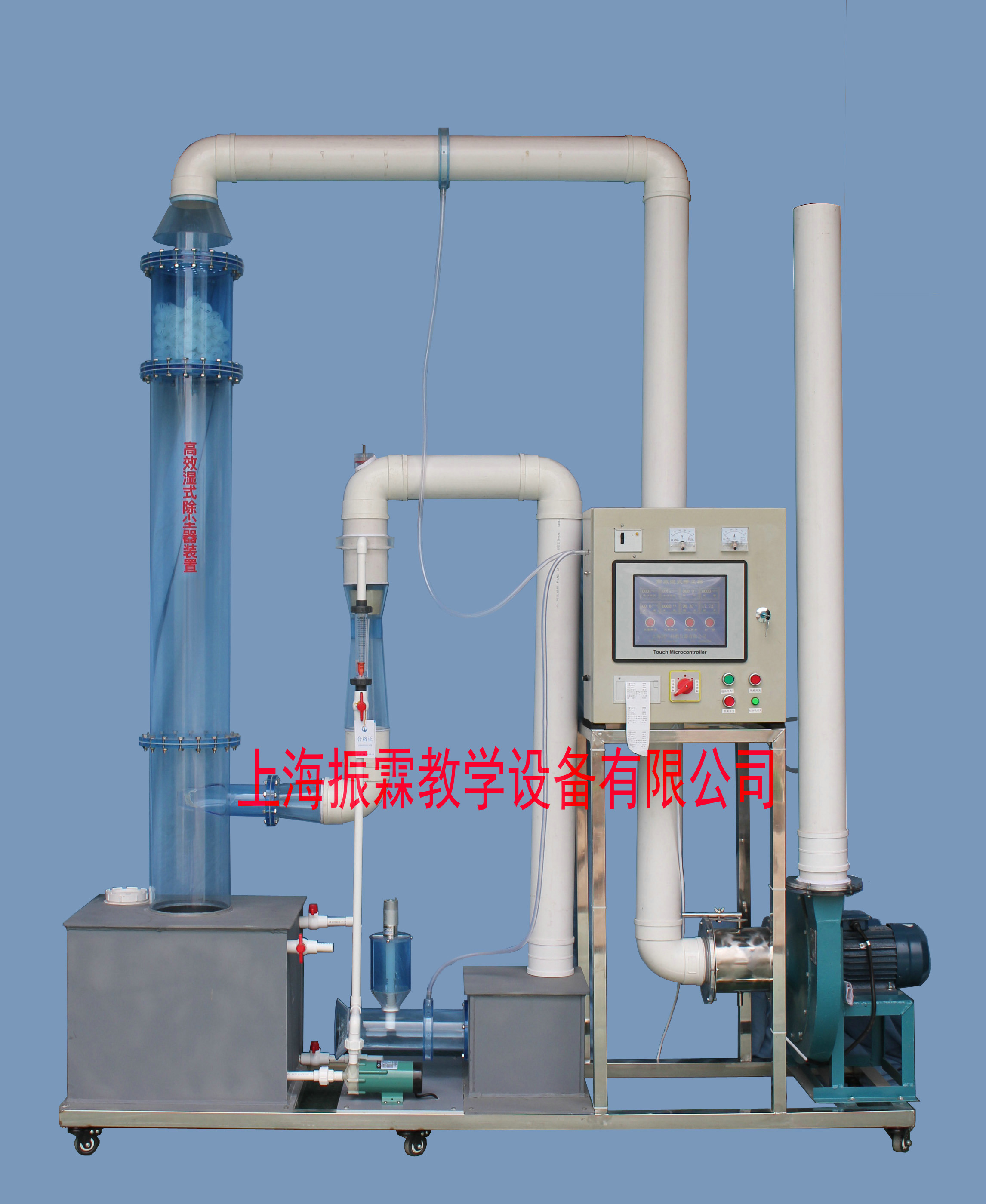

三、數據采集文丘里可調洗滌式除塵器的主要配置：

　　1、在線進、出粉塵濃度檢測系統(日本進口傳感器)2套：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM;

　　2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：遠傳顯示，量程0-10Kpa、輸出4-20MA;風量、風速測量精度：±1%;

　　3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA(4線制)、供電9-36VDC;

　　4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s(MAX)、分辨率8點/mm和384點/行、有效打印寬帶48mm;

　　5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：

　　6、文丘里可調除塵器1套、透明有機玻璃材質、壁厚8mm、含卸除灰塵裝置;

　　7、通過喉管噴嘴可調裝置1套

　　8、1貯液箱1只、白色PP板材質、厚度10mm，500×500×500mm、底板上安裝有放空閥，方便將水排凈;

　　9、流量測量與調節：進水流量計1只：量程100~1000L/h;

　　10、防腐蝕提升磁力水泵1臺、流量：27～32(L/min)、揚程：3.1～4.3(m)功率30W;

　　11、有機玻璃粉塵自動加料裝置1套：立式加料;

　　12、氣塵靜態混合器1套：采用箱式靜態混合器;

　　13、人工監測進出口2組、測壓環2組、透明測壓軟管1批;

　　14、離心通風機1臺：電源電壓：220V、功率1.1Kw、轉速2900r/min;

　　15、變頻器1套：控制風機轉矩調節風量大小;

　　16、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、

　　17、 Ø 110連接管路及控制球閥

　　18、不銹鋼框架實驗臺(38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。

　　公司贈送1套與本裝置配套使用3D交互式動態仿真軟件(虛擬實訓系統)。
