污水處理構筑物動態模型實驗的目的是配合排水工程教材所講授的相關內容，使學生能直觀了解構筑物型式、內部構造及水在構筑物內的流動軌跡，加深對所學內容的理解。

　　通過本實驗，希望達到下述目的：

　　1通過觀察完全混合型活性污泥法處理系統的運行，加深對該處理系統特點及運行規律的認識;

　　2通過對模型實驗實驗系統的調試和控制，初步培養進行小型模擬實驗的基本技能;

　　3熟悉和了解活性污泥法處理系統的控制方法，進一步理解污泥負荷、污泥齡、溶解氧濃度等控制參數及在實際運行中的作用。

二、完全混合式活性污泥實驗裝置的主要技術指標及參數：

　　1、環境溫度：5℃～40℃

　　2、處理水量：20～30L/h

　　3、空氣曝氣量：100～300L/h

　　4、設計進、出水水質：

　　進水：BODcr 400～800mg/L 出水：70～150mg/L

　　進水：COD5 200～400mg/L 出水：20～40mg/L

　　進水：SS 00～300mg/L 出水：20～80mg/L

　　進水：PH 6~9 出水：6~9

　　5、反應池尺寸：350mm×300mm×400m(4只)、

　　6、裝置外形尺寸：1800mm×700mm×1600mm

　　7、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W，安全保護：具有接地保護、漏電保護、過流保護、

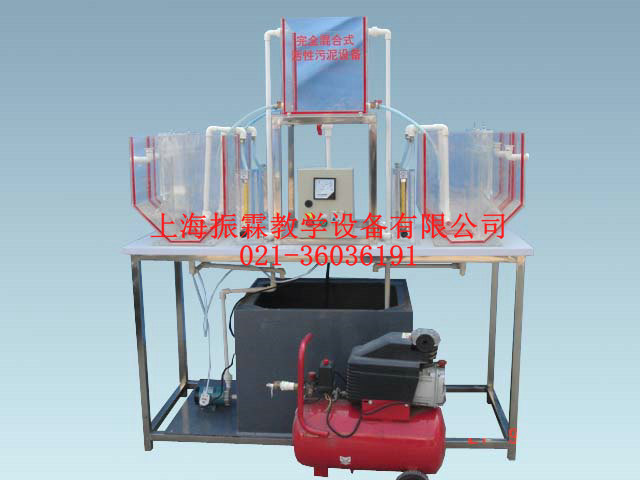

三、完全混合式活性污泥實驗裝置的主要配置：

　　1、原水箱1只：白色PP板材質、厚度10mm，500×400×550mm、底板上安裝有放空閥，方便將水排凈;

　　2、清水箱2只：白色PP板材質、厚度10mm，250×400×500mm，底板上安裝有放空閥，方便將水排凈;

　　3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套;(功率25W、轉速120rpm)、(含調速器1只)

　　4、合建式反應曝氣池4套、含曝氣裝置、透明有機玻璃材質、厚度10mm，300×300×350mm;

　　5、高位配水箱1只、透明有機玻璃材質、厚度10mm，400×350×400mm;

　　6、防腐蝕提升磁力水泵1臺、流量：16～19(L/min)、揚程：2.7～3.4(m)功率20W;

　　7、空氣壓縮機1臺(電源 220V、功率550W、排氣量36L/min，壓力0.4-0.8MPa;氣量容積8L)、

　　8、流量測量與調節：氣體流量計4只、(LZB-10、量程100~1000L/h)

　　9、實驗臺面(白色10mm厚PP板)、

　　10、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，

　　11、配套UPVC連接管道和閥門(中財品牌)。

　　12、不銹鋼框架實驗臺(30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳)等組成。

四、完全混合式活性污泥實驗裝置的軟件組成：

　　公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

　?、?、3D軟件界面并有工具欄項目?jī)?nèi)容：⑵、3D仿真演示軟件與設備使用內容完全一致;⑶、3D仿真軟件屏幕大小尺寸可以編程;⑷、整套軟件與設備實驗過程流程動畫。
