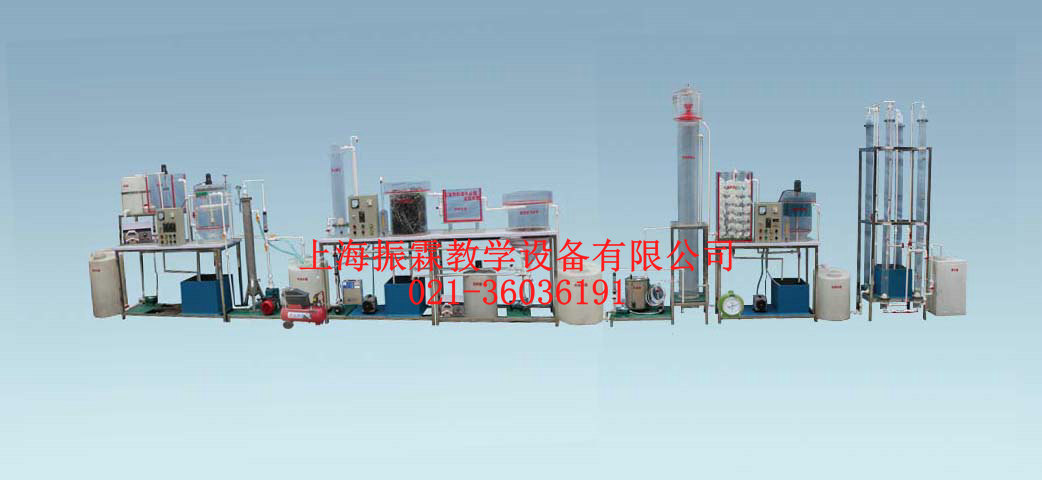

一、工業有機廢水處理成套實驗裝置（計算機控制）的實驗原理和目的：

　　高濃度有機工業廢水主要特征為：污染物濃度高，COD可達幾萬甚至幾十萬mg/L;組成復雜，常常含有有毒有害有機物質及重金屬;B/C低，不易生物降解;水溫高等。

　　本試驗選用“氣浮”+“微電解”+“UASB”的處理工藝對高濃度工業廢水進行處理使其達標排放。

　　微電解：

　　微電解(micro-electrolysis)技術，又稱內電解、鐵還原、鐵炭法、零價鐵法、鐵屑過濾法等技術，是被廣泛研究與應用的一項廢水處理技術。其主要通過(1)氧化還原反應(2)原電池反應(3)電化學富集(4)物理吸附(5)鐵離子的混凝沉淀等作用實現大分子有機物的斷鏈、去除廢水中各種顆粒金屬離子、促進污染物的吸附凝聚、提高廢水的可生化性等。

　　UASB：升流式厭氧污泥床(UASB)反應器是處理高濃度難降解廢水的主要厭氧工藝。待處理的廢水被引入U(xiǎn)ASB反應器的底部，向上流過絮狀或顆粒狀污泥組成的污泥床。隨著污水與污泥相接觸而發生厭氧反應，產生沼氣(主要是甲烷和二氧化碳)引起污泥床擾動。在污泥床產生的氣體中，有一部分附著在污泥顆粒上，自由氣泡和附著在污泥顆粒上的氣泡上升至反應器的頂部，撞擊到脫氣擋板的底部，這引起附著的氣泡釋放，脫氣的污泥顆粒沉淀回到污泥層的表面。自由氣體和從污泥顆粒釋放的氣體被收集在反應器頂部的集氣室內。液體中包含一些剩余的固體物和生物顆粒進入到沉淀室內，剩余固體和生物顆粒從液體中分離，并通過反射板落回到污泥層的上面。

　　通過本實驗希望達到以下目的：

　　1、掌握高濃度工業廢水處理的一般流程;

　　2、加深理解該實驗的原理;

　　3、了解該實驗的工藝流程、技術參數，提高學生的理論和實踐知識。

二、工業有機廢水處理成套實驗裝置（計算機控制）的主要技術指標及參數：

　　1、環境溫度： 5℃～40℃

　　2、處理水量： 5～12L/h

　　3、調節池： HRT 3～5h

　　4、混凝池： HRT 3～6h

　　5、氣浮池： HRT 1～1.5h

　　6、中間調節池： HRT 3～5h

　　7、微電解曝氣池： HRT 3～6h

　　8、中和池： HRT 1～3h

　　9、豎流式二沉池： HRT 2～4h

　　10、UASB： HRT 4～8h

　　11、接觸氧化池： HRT 6～14h

　　12、斜管沉淀池： HRT 2～4h

　　13、進水水質： CODcr 4000～8000mg/L 出水水質： CODcr 80～160mg/L

　　14、進水水質： BOD5 1000～3000mg/L 出水水質： BOD5 10～30mg/L

　　15、進水懸浮物： SS 1000～2000mg/L 出水懸浮物： SS 15～30mg/L

　　16、pH值： 5～8

　　17、裝置外形尺寸：11000mm×550mm、

　　18、工作電源：AC220V±10%、50Hz，單相三線制，功率3000W，安全保護：具有接地保護、漏電保護、過流保護、

三、工業有機廢水處理成套實驗裝置（計算機控制）的主要參數及配置：

　　預處理 一級處理 二級處理 三級處理、可以連接使用、也可單獨使用。

　　1、原調節水箱1只：白色聚乙烯材質、100L、底板上安裝有放空閥，方便將水排凈;

　　2、中間調節水箱3只：白色聚乙烯材質、60L、底板上安裝有放空閥，方便將水排凈;

　　3、清水箱1只：白色聚乙烯材質、60L、底板上安裝有放空閥，方便將水排凈;

　　4、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套;(功率25W、轉速120rpm)、(含調速器1只)

　　5、加藥混凝池1套、透明有機玻璃材質、壁厚10mm，300×300×400mm、帶電機攪拌裝置1套、

　　6、豎流式氣浮池處理1套、有機玻璃材質、壁厚8mm，Ø350×600mm、帶電機刮渣裝置1套、

　　7、催化氧化處理1套、有機玻璃材質、壁厚6mm，Ø150×1000mm、含臭氧機(產氣3克)1臺、

　　8、微電解處理1套、透明有機玻璃材質、壁厚8mm，Ø350×500mm、含鐵碳1批、

　　9、中和池1套、透明有機玻璃材質、壁厚10mm，350×300×400mm、

　　10、豎流式二沉池1套、透明有機玻璃材質、壁厚8mm，Ø300×400mm、

　　11、UASB厭氧柱1套、帶夾套保溫、有機玻璃材質、壁厚8mm，Ø250×2000mm、上部為三相分離器，其上有進水閥、排泥閥、出水閥、氣閥、UPVC取樣閥5個等。配附件有304不銹鋼加熱恒溫水浴1套、〈一般保持35-45度〉、循環恒流水泵1臺(最高揚程10m、額定流量12L/min、功率90W)、溫度控制系統1套(控溫精度：±1℃)、PT100溫度傳感器1個;

　　12、接觸氧化池1套、有機玻璃材質、壁厚10mm，350×300×600mm、帶曝氣裝置、半軟性填料

　　13、幅流式沉淀池1套、透明有機玻璃材質、壁厚8mm，Ø300×400mm、帶電機攪拌裝置1套、

　　14、活性炭吸附柱2套、透明有機玻璃材質、壁厚6mm，Ø100×2000mm、含活性炭填料1批

　　15、過濾柱深度處理2套、透明有機玻璃材質、壁厚6mm，Ø100×2000mm、含石英砂填料1批

　　16、防腐蝕提升磁力水泵8臺、流量：16～19(L/min)、揚程：2.7～3.4(m)功率20W;

　　17、加藥計量蠕動泵2臺、流量范圍：0.008-460mL/min、配有機玻璃加藥箱2只、

　　18、空氣壓縮機1臺(電源 220V 、功率550W、最大氣量：36L/min、氣量容積8L)、

　　19、氣泵2臺、功率：40 W、最大氣量：16L/min、

　　20、流量測量與調節：轉子流量計6只、(LZS-15、量程6~60L/h)

　　21、流量測量與調節：氣體流量計3只、(LZB-10、量程250~2500L/h)

　　22、聯想電腦1臺、21寸液晶顯示器1臺、計算機控制電路板1塊、電腦聯接線1根、計算機通訊接口 1只、軟件1套、、

　　23、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，

　　24、配套UPVC連接管道和閥門(中財品牌)。

　　25、不銹鋼框架實驗臺(30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳)等組成。
