一、透明起重機液壓系統與PLC控制實訓裝置的概述：

　　液壓起重機是以輪胎式基礎車為載體配以起重設備工作裝置和操作機構組成的自行起重機械，是工程機械中用途很廣泛的一個設備，它適用于大型野外施工工程，如建筑工地、施工筑路、水力工程、國防工程等行業。液壓起重機仿真模型具有體積小、重量輕、操作方便和遠距離操縱等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力一種新型綜合實訓設備。

二、透明起重機液壓系統與PLC控制實訓裝置的技術參數：

　　1、輸入電源：AC220V.允差±l0%，50Hz;

　　2、裝置容量：≤1kVA;

　　3、工作環境溫度：-5℃～40℃;

　　4、工作濕度：≤90%(40℃時);

　　5、液壓實訓泵電機功率：250W， 調速范圍0-1500r/min，液壓泵工作時噪聲≤58dB，

　　演示實訓油路液流要求壓力僅需0.5-1.3Mpa (油泵最高壓力：Pmax=

　　2.5Mpa)

　　6、電器控制單元

　　(1)PLC主機模塊：主機選用三菱FX1S-20MR主機，12路輸入8路繼電器輸出。

　　(2)配有控制模塊：電源模塊，PLC主機控制模塊，PLC控制按鈕模塊等。

　　7、電磁換向閥：AC220V 吸力3Mpa

　　8、實訓臺外型尺寸：1500mm×650mm×1750mm

三、透明起重機液壓系統與PLC控制實訓裝置的性能及特點：

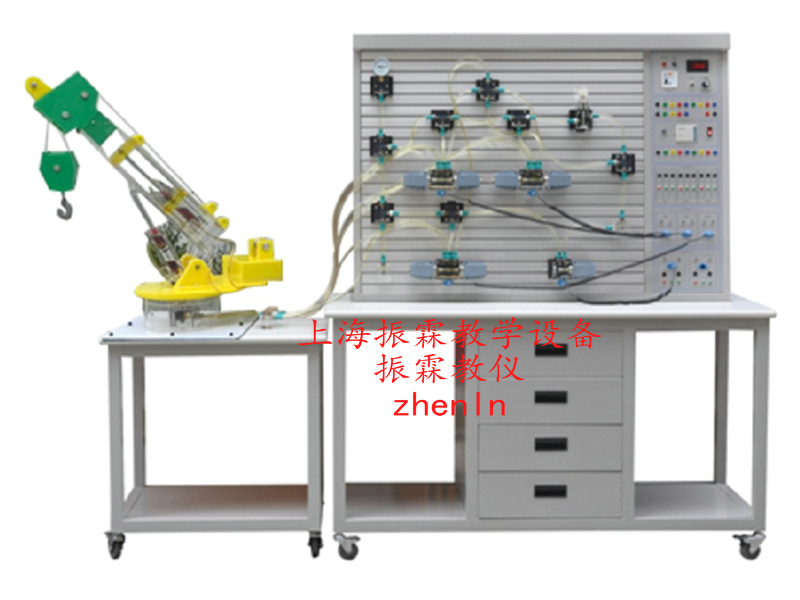

　　1、透明起重機液壓系統與PLC控制實訓裝置主要由起重機實訓臺、液壓泵站、液壓元

　　件和各控制器件、可編程控制器(PLC)等組件組成。

　　2、起重機實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構。

　　3、透明起重機液壓實訓臺可模擬真實起重機工作裝置的各種動作。液壓系統采用進口

　　透明機玻璃液壓元件、透明尼龍軟管搭接而成，液壓元件結構、工作原理，液壓回

　　路工作原理一目了然。整個實訓臺具有形象、直觀、方便、可靠等優點。

　　4、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件

　　按放在鋁合金型材面板上(面板帶“T”溝槽形式的鋁合金型材結構)。油路搭接采

　　用快換接頭，拆接方便，不漏油。

　　5、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，

　　同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。

　　6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC

　　可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

四、透明起重機液壓系統與PLC控制實訓裝置的主要功能實驗項目：

　　1、起重機機構及工作原理觀摩、拆裝實訓;

　　2、液壓工業應用領域的認識與了解;

　　3、液壓回路的搭接實訓;

　　4、起重機械演示控制實訓;

　　(1)主臂抬起、降低控制操作實訓;

　　(2) 主臂伸出、縮回控制操作實訓;

　　(3)吊鉤上、下運動控制操作實訓;

　　5、PLC自動控制操作實訓;

　　6、PLC可編程控制訓練;
五、透明起重機液壓系統與PLC控制實訓裝置的清單：
