主頁 > 教學實訓設備 > 制冷制熱實訓設備 >

ZLK-X10 型中央空調實驗設備

一、ZLK-X10中央空調實驗設備的概述：
中央空調實驗設備是按照職業教育的教學和實訓要求研發的產品。真實展現樓宇中央空調系統合理微縮的教學設備，整套實驗設備可演示夏季制冷循環和冬季制熱循環。這套實驗系統，從結構上分為實驗臺和中央空調模型系統兩部分。適合高職院校、中職學校的制冷制熱技術、制冷流體機械、制冷制熱設備維修工（初級、中級、高級）實訓等教學實驗設備。也培養掌握從事空調、制冷制熱設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
二、ZLK-X10中央空調實驗設備的控制部分（實驗臺）：
實驗臺采用模塊化結構，即將電氣控制部分按功能原理分解為不同的模塊，模塊采用掛箱結構，安裝于實驗桌上方的實驗臺上面。設計有AC380V電源輸出（護套端子），AC220V（護套端子和插座）電源輸出，DC24V（護套端子）電源輸出，安全保護裝置（空氣開關，過流保護等），工作電源儀表顯示等。
掛箱模塊分為：1.PLC模塊；2.變頻器模塊；3.觸摸屏模塊；4.繼電器模塊；5.按鈕及指示燈模塊；6.儀表模塊等;
（1）中央空調實驗設備PLC模塊:

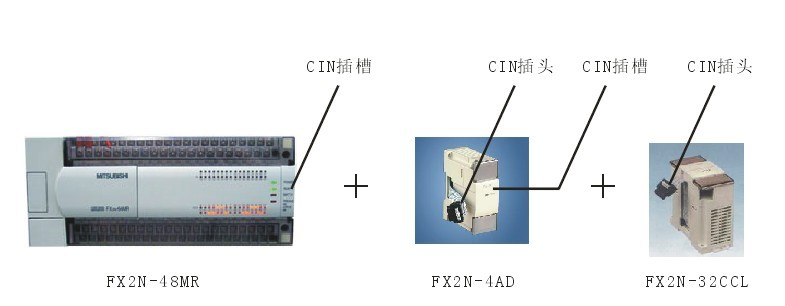

PLC模塊分為從站模塊和主站模塊。從站模塊用于實現對中央空調的過程進行實時控制，從站模塊的配置為：

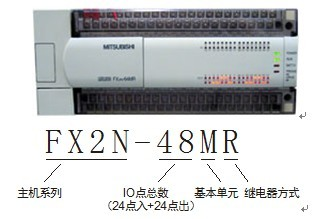

FX2N-48MR：從站PLC主機，用于控制相應的繼電器和接觸器，實現對中央空調模型系統的壓縮機、冷卻水泵、冷凍水泵、風機等執行機構的邏輯控制。FX2N-48MR，屬于繼電器輸出（R）型的PLC，交流和直流負載用，關斷頻率低（ON←→OFF，約10ms），動作頻率最大10HZ/秒；允許通過電流為2A/點，有接點，機械絕緣，廣泛用于各種工業控制現場。

FX2N-4AD功能模塊：用于采集中央空調模型系統的溫度信號，最大可以實現4路溫度信號同時進行采集。
中央空調實驗設備關鍵配套件的名稱、數量、產地:

序號	配件名稱	規格型號	說明
1	PLC主機	FX2N-48MR-001	品牌:三菱；原產地:日本姬路。數量1臺
2	AD模塊	FX2N-4AD	品牌:三菱；原產地:日本姬路。數量1臺

中央空調實驗設備PLC的主要技術參數：

項 目	規 格		備注
運轉控制方式	通過儲存和程序周期運轉
I/O控制方式	批次處理方法（當執行END指令時）		I/O指令可以刷新
運轉處量時間	基本指令：0.08μs/指令；應用指令：1.52至幾百μs/指令
編程語言	邏輯梯形圖和指令清單		使用步進梯形圖能生成SFC類型程序
程式容量	8000步內置
指令數目	基本順序指令：27個；步進梯形指令：2個；應用指令：128個		最大可用298條應用指令
I/O配置	最大硬體I/O配置點256，用戶的選擇（最大可設輸入256、輸出256）
輔助繼電器（M線圈）	一般	500點		M0至M499
	鎖定	2572點		M50至M3071
	特殊	256點		M8000至M8255
狀態繼電器（S線圈）	一般	490點		S0至S499
	鎖定	400點		S500至S899
	初始	10點		S0至S9
	信號報警	100點		S900至S999
定時器（C）	100毫秒	范圍：0至3276.7秒200點		T0至T199
	10毫秒	范圍：0至327.67秒46點		T200至T245
	1毫秒保持	范圍：0至32.767秒4點		T246至T249
	100毫秒保持	范圍：0至3276.7秒6點		T250至T255
計數器（C）	一般16位	范圍：0至32767數200點		C0至C199類型：16位上計數
	鎖定16位	100點(子系統)		C100至C199，類型：16位上計數器
	一般32位	范圍：-2147483648至+2147483647 35點		C200至C219，類型：32位上/下計數器
	鎖定32位	15點		C220至C234類型：16位上/下計數器
高速計數器（C）	單相	范圍：-2147483648至+2147483647一般規則：選擇組合計數頻率不大于20KH_Z的計數器組合，注意所有的計數器鎖定		C235至C240，6點
	單相C/W起始			C241至C245，5點
	雙相			C246至C250，5點
	A/B相			C251至C255，5點

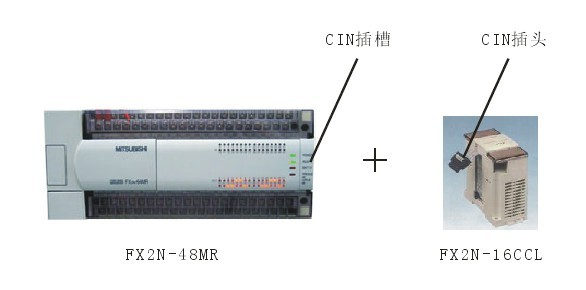

中央空調實驗設備主站模塊的配置為：

FX2N-48MR：主站PLC主機，與上位計算機進行連接，將從站PLC及其控制和采集的中央空調運行參數顯示到上位計算機上面，上位計算機安裝有組態軟件。
FX2N-16CCL：作為CC-LINK的主站模塊，與從站模塊的PLC進行現場總線通訊。
（2）中央空調實驗設備觸摸屏模塊:
觸摸屏模塊采用5.7寸，256色。觸摸屏與PLC從站模塊連接，作為一個操作站，可以進行基本參數的修改和監控。

（3）中央空調實驗設備變頻器模塊:
變頻器采用三菱FR-E740-0.75KW，輸入電壓：AC380V，額定功率：0.75KW，具有頻率、速度、磁通、轉矩等控制功能，可多達15種速度的多段速預選控制。變頻調速器用于控制中央空調系統主風機的運行速度。
（4）中央空調實驗設備繼電器模塊:
繼電器模塊，安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對中央空調實驗設備進行過程控制。繼電器元件采用正泰品牌。
（5）中央空調實驗設備儀表模塊:

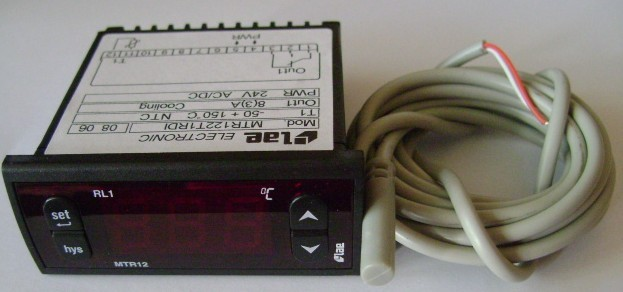

儀表模塊，分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等，用于監控壓縮機，風機，循環水泵等執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等制冷元件的溫度。

三、中央空調實驗設備的項目指示：
1、三相帶漏電保護總開關；
2、三相電源保險絲；
3、壓縮機電壓指示；
4、壓縮機電流指示；
5、模擬鍋爐電流指示；
6、冷水水泵壓力指示；
7、熱水水泵運行指示；
8、冷卻水水泵運行指示；
9、空氣調節風機電流指示；
10、壓縮機工作指示;k.模擬鍋爐工作指示；
l1、冷凍水水泵工作指示；
12、冷卻塔工作指示；
12、冷卻塔風機工作指示；
13、空氣調節風機工作指示；
14、數顯冷凍水水溫調節指示；
15、數顯熱水水溫指示；
16、數顯冷卻指示；
17、制冷開關；
18、數顯冷水水溫高調節指示；
19、制熱開關；
20、數顯熱水水溫調節指示。
四、中央空調實驗設備的主要技術參數：
（1）工作電源：AC380V（三相五線）50Hz；
（2）環境溫度：-10℃～40℃；
（3）相對濕度：≤85%；
（4）安全保護：漏電保護（動作電流≤30mA）,過流保護，熔斷器保護；
（5）壓縮機：AC380V,3P；
（6）PLC：FX2N-48MR-001；
（7）變頻器：FR-E740-0.75KW-CH；
（8）觸摸屏： 5.7寸，256色。

相關產品推薦：

ZLK-X01型壓縮機性能測試實訓設備
ZLK-X03型空調制冷制熱實驗裝置
ZLK-X06型中央空調實驗裝置
ZLK-X08型可視化制冷性能測試實訓設備
ZLK-X14型空氣源熱泵熱機實訓考核設備
ZLK-X22型分體式空調技能實驗設備
ZLK-X23型電冰箱制冷系統實訓裝置
ZLK-X19型變頻空調綜合實訓裝置
ZLK-X26型中央空調機實訓系統
ZLK-X13型中央空調教學實驗臺
ZLK-X20型現代制冷與空調系統實訓考核設備
ZLK-X53型制冷壓縮機性能實驗臺
ZLK-X201型冷熱泵循環演示裝置
ZLK-X37型制冷制熱試驗臺
ZLK-X57型空氣加熱器性能測試裝置
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查中央空調實驗設備的貨品外觀，核實中央空調實驗設備的型號、數量及配件，拒收處于受損狀態的中央空調實驗設備并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供中央空調實驗設備產品說明書內的質保條件和質保期，在質保范圍內提供對中央空調實驗設備的免費維修，超出條件承諾時提供對中央空調實驗設備的有償維修；
4、退貨/換貨：?jiǎn)畏矫嬖驅е碌闹醒肟照{(diào)實驗設備錯誤或中央空調實驗設備購買數量錯誤，造成中央空調實驗設備的退換貨要求，將不被接受；
5、貨期說明：中央空調實驗設備的發貨期為參考值，如您需要了解中央空調實驗設備的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對中央空調實驗設備有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答中央空調實驗設備的相關疑問，我們還可以幫您推薦符合您要求的汽車底盤教學實訓設備,汽車發動機實訓設備,新能源汽車實訓設備,維修電工實訓臺,PLC可編程實訓臺,機械創新實訓臺,熱工實訓設備等相關產品！
————————————————————————————————————————————————————
