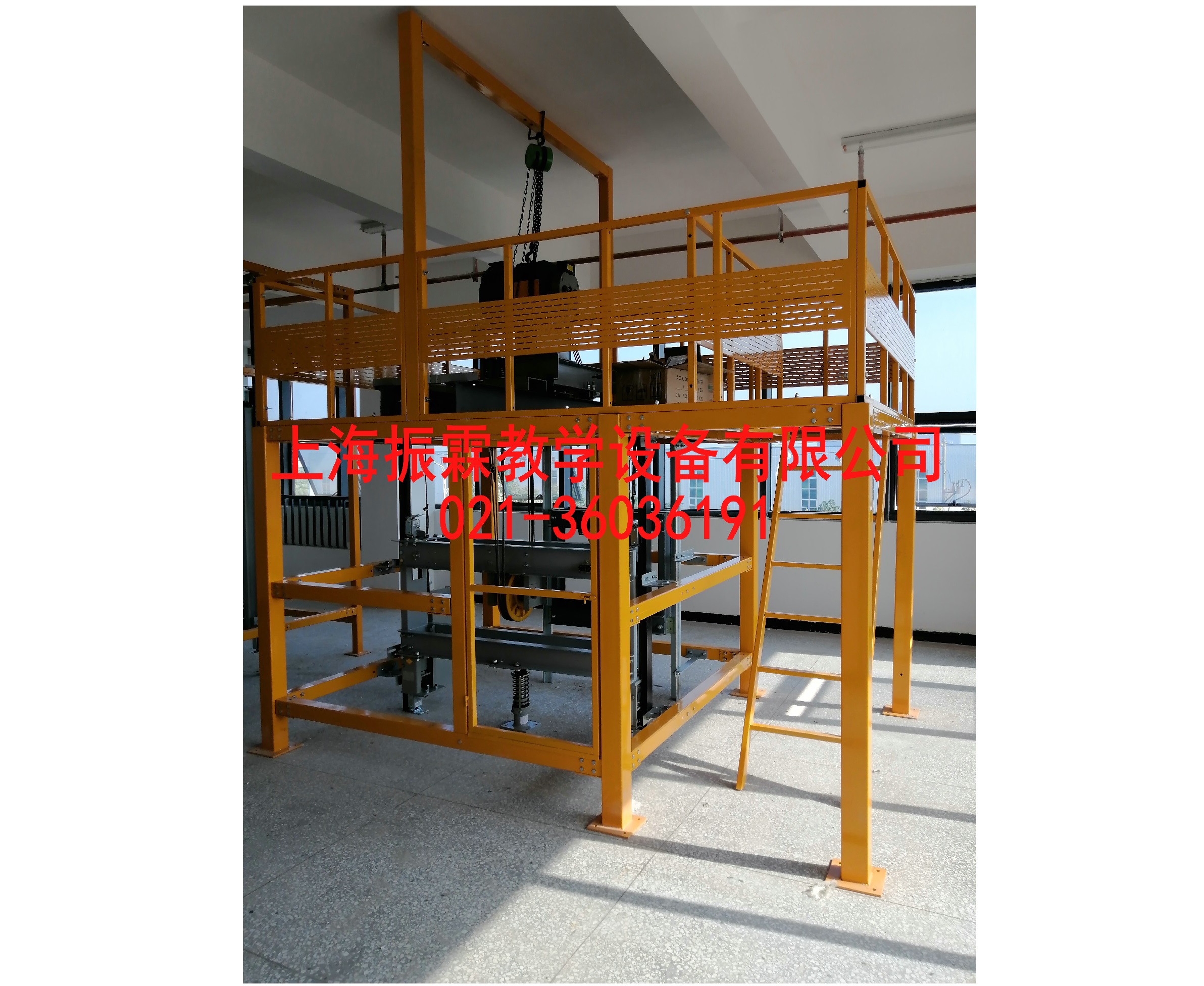

一、電梯曳引系統安裝與調整實訓系統的設備概述：

　　本裝置是根據當前真實電梯曳引系統的安裝和維保要求，而開發的一種模塊式的實訓平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

　　本裝置采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引系統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。通過該裝置，也可進行電梯人工盤車練習，掌握其要點。另外學生也可根據相關圖紙要求，借助模擬井道框進行電梯井道放樣、導軌安裝、曳引安裝、對重框架、轎廂架曳引繩懸掛。

二、電梯曳引系統安裝與調整實訓系統的產品特點：

　　1. 采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了;

　　2. 遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計;

　　3. 采用真實機構器件，使學生學到的與實際應用的一致;

　　4. 模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作。

三、電梯曳引系統安裝與調整實訓系統的技術參數：

　　1. 限速器額定速度：≤1.0m/s;

　　2. 安全鉗動作速度：≤1.0 m/s;

　　3. 曳引機額定速度：≤0.4m/s;

　　4. 曳引機額定載重：450kg;

　　5. 曳引比：2：1;

　　6. 制動形式：鼓式;

　　7. 曳引機防護等級：IP41;

　　8. 整機重量：≤1000kg;

　　9. 外形尺寸：4000mm×3200mm×4900mm(長×寬×高)。
