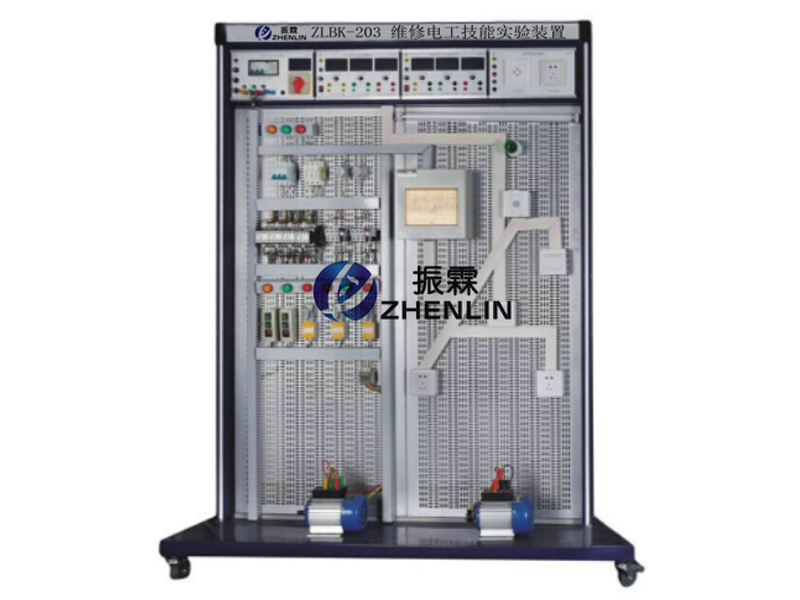

ZLBK-203型維修電工技能實驗裝置
- 維修電工技能實驗裝置按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，主要由實訓臺、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成初級電工線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實驗實訓，主要是訓練學生動手能力和實操技能。實訓項目是根據指導老師來確定，根據所選的項目選擇相應的元器件。初級維修電工實訓考核裝置也可作為培訓機構電工考工的理想設備。
一、維修電工技能實驗裝置的技術參數：
1、工作電源：AC 380（1±10％）V；
2、環境溫度：-10°C ~ +40°C；
3、相對濕度：<85％（25°C）；
4、裝置容量：<1.5KVA；
5、重量：100kg；
6、外形尺寸：雙工位1500×750×1750 （mm）；
7、移動腳輪：100*60mm
二、維修電工技能實驗裝置的實訓項目：
1、單相啟動停止控制電路
2、異步電動機點動控制電路
3、異步電動機兩地控制電路
4、異步電動機聯鎖正反轉控制電路
5、雙重聯鎖控制電路
6、自動順序控制電路
7、手動順序啟動
8、異步電動機星、三角控制電路
9、異步電動機能耗制動控制電路
10、按鈕聯鎖的三相異步電動機正反轉控制線路
11、接觸器聯鎖的三相異步電動機正反轉控制線路
12、雙重聯鎖的三相異步電動機正反轉控制線路
13、單向減壓?jiǎn)?dòng)及反接制動控制線路
14、異步電動機反接制動控制電路
15、自動往返控制線路
16、正反轉點動、啟動控制電路
17、帶有點動的自動往返控制電路
18、異步電動機自鎖控制電路
19、異步電動機單相點動、啟動控制電路
20、三相異步電動機定子串電阻減壓?jiǎn)?dòng)手動控制線路
21、三相異步電動機定子串電阻減壓?jiǎn)?dòng)自動控制線路
22、接觸器控制雙速電動機的控制線路
23、時間繼電器控制雙速電機的控制線路
24、C620-1型車床控制電路
25、電動葫蘆控制電路
26、Y3150型滾齒機控制電路
27、電動葫蘆電路
28、Z3040搖臂鉆床電路
29、CA6140車床電路
三、維修電工技能實驗裝置的配置清單：
序號 名 稱 數量 單位 1 框架帶操作電源儀表平臺 1 套 2 三相斷路器 1 只 3 交流接觸器 6 只 4 熱繼電器 2 只 5 時間繼電器 2 只 6 三相雙投閘刀 1 只 7 三相閘刀 1 只 8 倒順開關 1 只 9 BK變壓器 1 只 10 行程開關 4 只 11 保險座 6 只 12 鐵殼按鈕 2 只 13 信號燈 6 只 14 接線端子排 5 只 15 G型導軌 1 根 16 鈕子開關 3 只 17 走線槽 2 米 18 尖嘴鉗 2 把 19 螺絲刀 4 把 20 三相異步電動機（380V） 2 臺
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查維修電工技能實驗裝置的貨品外觀，核實維修電工技能實驗裝置的型號、數量及配件，拒收處于受損狀態的維修電工技能實驗裝置并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供維修電工技能實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對維修電工技能實驗裝置的免費維修，超出條件承諾時提供對維修電工技能實驗裝置的有償維修；
4、退貨/換貨：?jiǎn)畏矫嬖驅е碌木S修電工技能實驗裝置錯誤或維修電工技能實驗裝置購買數量錯誤，造成維修電工技能實驗裝置的退換貨要求，將不被接受；
5、貨期說明：維修電工技能實驗裝置的發貨期為參考值，如您需要了解維修電工技能實驗裝置的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對維修電工技能實驗裝置有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答維修電工技能實驗裝置的相關疑問，我們還可以幫您推薦符合您要求的維修電工實訓設備相關產品！
