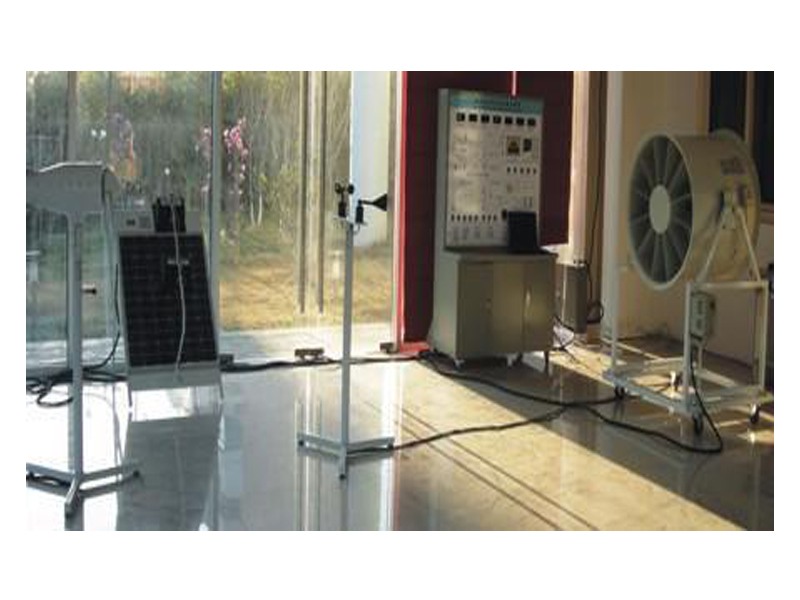

ZLNE-Y39型500W風光互補并網發電系統教學實訓臺
- 一、500W風光互補并網發電系統教學實訓臺的應用范圍：
主要提供于職高、大學、研究生、企業技工以風力發電和太陽能并網發電為主課題的研究和培訓。
二、500W風光互補并網發電系統教學實訓臺的實訓項目：
1、永磁同步風力發電機系統運行過程風能量變換演示和實驗
實驗1、風速即轉速與與出功率關系實驗
實驗2、發電機轉速與輸出電壓關系實驗
實驗3、發電機轉速與輸出電流關系實驗
實驗4、發電機轉速與輸出電壓頻率關系實驗
實驗5、風速即轉速與與出功率關系實驗
實驗6、發電機轉速與輸出電壓關系實驗
實驗7、發電機轉速與輸出電流關系實驗
實驗8、發電機轉速與輸出電壓頻率關系實驗
2、太陽能電池控制運行過程光能量變換演示和實驗
實驗1、光伏摸塊單元組成原理。
實驗2、太陽能光電池能量轉換組合原理。
實驗3、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗4、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
實驗5、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗6、在光伏電池不同功率輸出變換下對逆變電源上網影響實驗。
三、500W風光互補并網發電系統教學實訓臺的實訓運行技術條件（單相輸出）：
1、發電單元
風能
◆ 風洞調速范圍：0～13 m/s，功率3KW
◆ 風力發電機額定輸出充電電壓：12VDC，功率：400W
◆ 風機類型；永磁同步發電機，上風式
光能
◆ 光伏模塊功率：100Wp
◆ 光伏模塊輸出工作電壓：17.5VVDC
◆ 光伏模塊工作電流：2.85A
◆ 模擬光源模塊：2000W太陽燈
2、充電單元
◆ 工作電壓：12VDC
◆ 充電功率：500W
◆ 充電方式：PWM脈寬調制
◆ 充電最大電流 40A
◆ 過放保護電壓 11V
◆ 過放恢復電壓 12V
◆ 輸出保護電壓 16V
◆ 卸載開始電壓（出廠值）15.5V
◆ 卸載開始電流（出廠值） 15A
◆ 保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載過載、防雷、風機限流、風機自動剎車和手動剎車。
3、電力蓄能單元（機內）
◆ 蓄電池類型：免維護膠體蓄電池
◆ 蓄電池組容量:12V/65Ah
◆ 蓄電池數量： 1個
4、逆變模塊(機內）
A 離網逆變模塊
◆ 直流輸入電壓：10.5V～24VDC
◆ 額定輸出功率：200W
◆ 輸出電壓：170V～260VAC
◆ 頻率范圍：45Hz～53Hz
B 并網電源模塊
◆ 直流輸入電壓：12VDC
◆ 額定輸出功率：300W
◆ 輸出電壓：220VAC
◆ 工作環境：溫度-20℃～50℃
◆ 保護功能：極性反接、短路、漏電、過熱、過載保護
5、控制單元
◆ 400W/12V 風光互補智能控制器（Zigbee無線傳輸、RS232串口輸出）（室內）
◆ 風速傳感器：0-60m/s（室內）
◆ 溫度傳感器：-10℃～100℃（室外）
◆ 轉速傳感器：0～5000 風力發電機轉速檢測顯示（室內）
6、負載單元
◆ 交流線性電阻負載：3～15～120W
◆ 直流模擬負載：12V/28WLED路燈板
7、顯示單元
7、1、數字顯示
◆ 直流電壓表：光電池充電電壓
◆ 直流電流表：光電池充電電流
◆ 直流功率表：光電池充電功率
◆ 交流電壓表：逆變器輸出電壓
◆ 交流電流表：逆變器輸出電流
◆ 交流功率表：交流負載使用功率
◆ 轉速表：風機當前模擬轉速
7、2、LED指示
◆ 太陽能控制器：充電、過壓、欠壓、過放、運行；
◆ 蓄電池電壓（高-中-低）；
◆ 并網逆變器并綠/離紅
7、3、數碼管顯示
◆ 通用開＋通用關；光控開＋光控關；光控開＋時控關；
8、開關單元
◆ 交流總開關；交流負載開關；電源并網開關；直流負載開關；DC/AC模塊開關；控制器電源開關；控制器設置開關；電源轉換開關；負載類型轉換開關；3.3V/5V/9V/12V電壓轉換開關；太陽能/負載 電壓/電流/功率顯示切換開關。
四、500W風光互補并網發電系統教學實訓臺的監控軟件：
◆ PC監控模塊：監控主機、監控軟件。
◆ 顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查500W風光互補并網發電系統教學實訓臺的貨品外觀，核實500W風光互補并網發電系統教學實訓臺的型號、數量及配件，拒收處于受損狀態的500W風光互補并網發電系統教學實訓臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供500W風光互補并網發電系統教學實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對500W風光互補并網發電系統教學實訓臺的免費維修，超出條件承諾時提供對500W風光互補并網發電系統教學實訓臺的有償維修；
4、退貨/換貨：單方面原因?qū)е碌?00W風光互補并網發電系統教學實訓臺錯誤或500W風光互補并網發電系統教學實訓臺購買數量錯誤，造成500W風光互補并網發電系統教學實訓臺的退換貨要求，將不被接受；
5、貨期說明：500W風光互補并網發電系統教學實訓臺的發貨期為參考值，如您需要了解500W風光互補并網發電系統教學實訓臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對500W風光互補并網發電系統教學實訓臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答500W風光互補并網發電系統教學實訓臺的相關疑問，我們還可以幫您推薦符合您要求的新能源教學實訓設備等相關產品！
————————————————————————————————————————————————————
