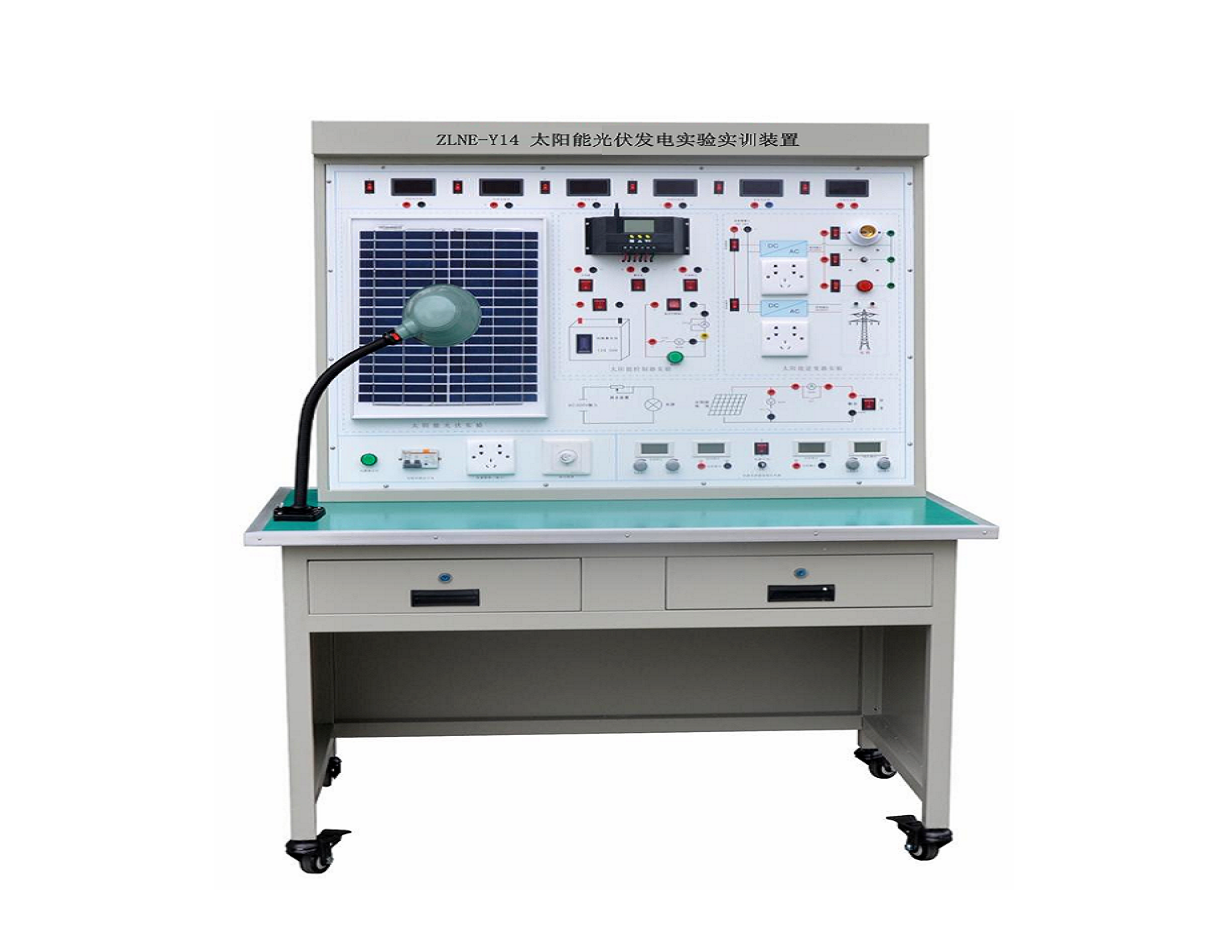

ZLNE-Y14型太陽能光伏發電實驗實訓裝置
- 太陽能光伏發電實驗實訓裝置是基于太陽能發電，電能的整流、儲存和逆變于一體的實訓裝置。系統分別由模擬太陽裝置、光伏電池、控制器模塊、離網逆變模塊、同步并網模塊、儀表監測模塊、交直流負載模塊，7個部分組成。
裝置采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。一、太陽能光伏發電實驗實訓裝置的主要技術指標及規格：
1.太陽能電池參數
◆ 峰值功率：30W
◆ 最大功率電壓：17.5V
◆ 最大功率電流：1.95A
◆ 開路電壓：22V
◆ 短路電流：2.2A
◆ 安裝尺寸：350*490*18mm
2.太陽能控制器具體功能
◆ 使用單片機和專用軟件，實現智能控制，12/24電壓自動識別系統。
◆ 采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
◆ 多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
◆ 具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。
◆ 浮充電溫度補償功能。
◆ 使用了大屏幕LCD液晶顯示器、充電、放電，光伏、蓄電池，負載各參數一目了然，一鍵式操作即可完成所有設置，方便直觀。
◆ 獨立的上位機軟件，保證與電腦之間良好通訊，畫面人性化，清晰、直觀、操作方便。
3.蓄電池（一般為鉛酸電池）
◆ 自放電率低
◆ 使用壽命長
◆ 深放電能力強
◆ 充電效率高 工作溫度范圍寬
◆ 增加系統停機時蓄電池電量自動測量功能
4.離網逆變器功能參數
◆ 純正弦波輸出(失真率<4%)
◆ 輸入輸出完全隔離設計
◆ 能快速并行啟動電容、電感負載
◆ 三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形
◆ 負載控制風扇冷卻
◆ 過壓/欠壓/短路/過載/超溫保護
◆ 輸入電壓：10-16VDC
◆ 輸出電壓：110V/220VAC
◆ 輸出功率：300W
5．負載
◆ 直流負載包括：LED燈或其它直流負載；
◆ 交流負載包括：白熾燈和交流電機等。
6.并網逆變器
并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
系統面板設有用來測量DC、AC相關參數的多個測試端口，可測量DC-DC電壓電流變化和DC-AC逆變過程中的電壓電流及曲線變化和波形對比。
6級功率搜索功能
在自動調整的過程中，會看到LOW燈不停的閃爍，功率會由0作為起點，向最大功率點加大輸出功率，重啟最多為6次，然后進入功率鎖定狀態，鎖定時ST燈長亮。
在進行6級功率搜索程序時，所需的時間為10分鐘。
寬電壓輸入（15-62VDC）
二級功率變壓轉換
◆ 高頻雙向并網，單向并網功能
◆ 高頻直接調制，AC半波合成
◆ 雙向并網方式：直接負載消耗，逆向傳輸AC電流
◆ 單向并網方式：直接負載消耗，禁止逆向傳輸AC電流
多頻率輸出功能，可適用于50Hz/60Hz頻率的AC交流電
◆ 頻率范圍：45Hz~63Hz
◆ 直接連接到太陽能電池板（不需要連接電池）
7.監測儀表

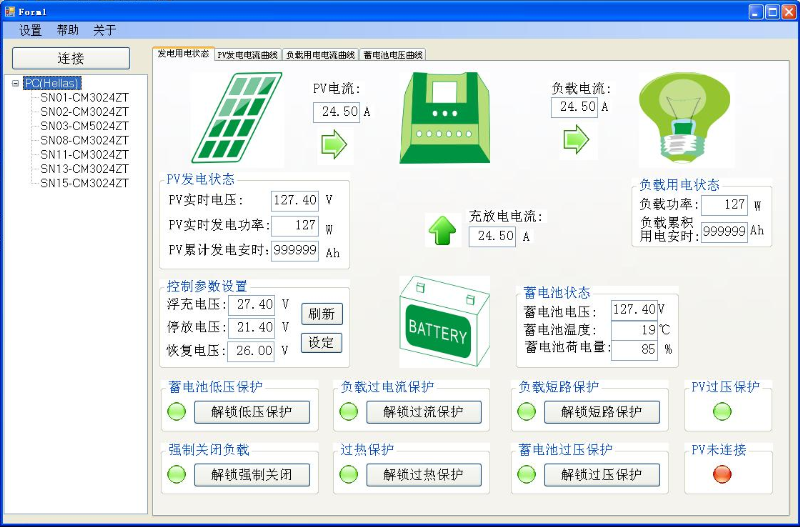

完成實驗時數據的讀取，可監測太陽能電池組的電壓和電流；蓄電池電壓、電流，并網逆變器輸出的電壓和電流；離網逆變器輸出的電壓和電流。上位機通訊聯機界面圖
二、太陽能光伏發電實驗實訓裝置的實驗項目：
實驗一 太陽能光伏板能量轉換實驗
實驗二 環境對光伏轉換影響實驗
實驗三 太陽能電池光伏系統直接負載特性實驗
實驗四 太陽能控制器工作原理實驗
實驗五 接反保護實驗
實驗六 太陽能控制器對蓄電池的過充保護實驗
實驗七 太陽能控制器對蓄電池的過放保護實驗
實驗八 控制器MPPT最大功率跟蹤及運行原理實驗
實驗九 夜間防反充實驗
實驗十 離網型逆變器工作原理實驗
實驗十一 獨立光伏發電實驗
實驗十二 并網型逆變器工作原理實驗
實驗十三 光伏并網實驗
三、太陽能光伏發電實驗實訓裝置的主要設備清單：
序號 名 稱 型 號 數量 單位 1 實驗臺 1 臺 2 太陽能電池板 1 塊 3 離網逆變電源 1 臺 4 同步逆變電源 1 臺 5 太陽能控制器 1 只 6 蓄電池 1 組 7 直流負載 1 套 8 交流負載 1 套 9 人造光源 1 套 10 穩壓電源 1 臺 11 上位機軟件 1 套 12 使用手冊 1 本
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查太陽能光伏發電實驗實訓裝置的貨品外觀，核實太陽能光伏發電實驗實訓裝置的型號、數量及配件，拒收處于受損狀態的太陽能光伏發電實驗實訓裝置并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供太陽能光伏發電實驗實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對太陽能光伏發電實驗實訓裝置的免費維修，超出條件承諾時提供對太陽能光伏發電實驗實訓裝置的有償維修；
4、退貨/換貨：?jiǎn)畏矫嬖驅е碌奶?yáng)能光伏發電實驗實訓裝置錯誤或太陽能光伏發電實驗實訓裝置購買數量錯誤，造成太陽能光伏發電實驗實訓裝置的退換貨要求，將不被接受；
5、貨期說明：太陽能光伏發電實驗實訓裝置的發貨期為參考值，如您需要了解太陽能光伏發電實驗實訓裝置的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對太陽能光伏發電實驗實訓裝置有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答太陽能光伏發電實驗實訓裝置的相關疑問，我們還可以幫您推薦符合您要求的新能源實訓設備等相關產品！
————————————————————————————————————————————————————
