一、充電設備裝配與調試實訓臺的產品簡介：

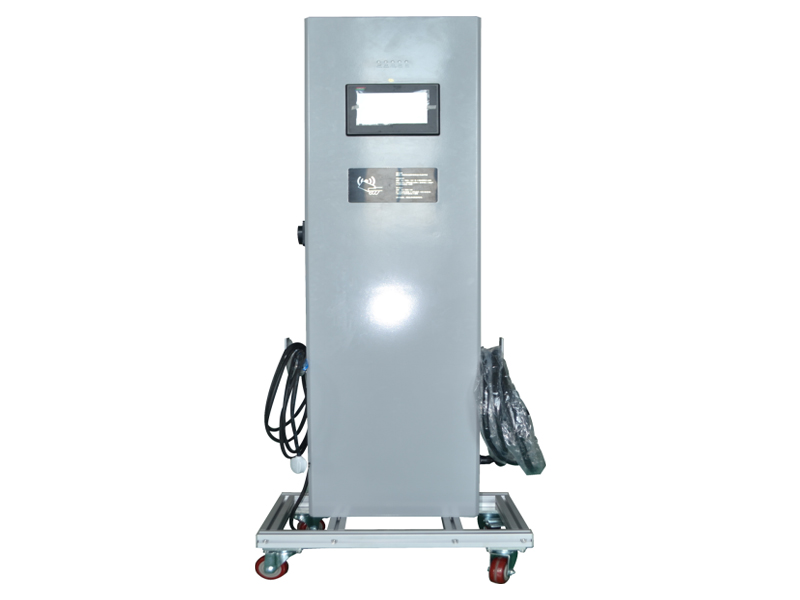

　　充電設備裝配與調試智能實訓臺，是選用國標7KW交流柜式充電樁和充電樁專用測試負載箱組成，專為培養充電樁裝配調試及售后維修技術人員研發，充電樁具有可反復拆卸裝配功能，所有配件可進行快速定位、組裝、調試，操作簡單、效率高、充電樁和充電樁負載裝置配合使用，具備充電測試功能，可自動檢驗裝配的正確性，對裝配性能進行有效的測試檢查，充電樁底部經過強化加固增強穩定性，學員通過充電樁的裝配調試練習，掌握交流充電樁核心零部件之間的連接控制關系;培養學員對交流充電樁的裝配調試能力以及故障分析和處理能力。符合全國職業院校技能大賽中職組“新能源汽車檢測與維修”賽項技術標準、操作規范、工藝流程等進行制作。

二、充電設備裝配與調試實訓臺的功能特點：

　　1.充電樁采用柜式結構，下面支架進行加固。

　　2.充電樁均采用知名廠家配件及電源導線，可保證反復拆裝及連線使用。

　　3.充電樁配有詳細的裝配與檢修操作細則。

　　4.充電樁配有詳細的電路原理圖，便于器件連線及查找故障。

　　5.充電樁完成連線及調試后，充電樁插頭連接自身的國標交流充電插座車輛端，即可驗證接線的正確性。

　　6.充電樁有完善的安全保護功能，具有輸入側過壓、欠壓保護，輸出側過壓、過流保護，過溫、短路、漏電、防雷等保護。

　　7.充電樁正面的人機界面可動態顯示實時的充電電壓、充電電流、充電電量、充電時間等信息。

　　8.具有充電、急停按鈕開關、連接確認檢測、充電開門檢測、充電槍鎖止、充電溫度檢測等功能，全方位保證充電安全。

三、充電設備裝配與調試實訓臺的充電樁技術參數：

　　1.外形尺寸：充電樁約750*500*1600(長*寬*高 )，負載箱600*750*960(長*寬*高 )

　　2.輸入電源：AC220V±15% 50Hz

　　3.系統支持：在線更新

　　4.輸出額定電壓：AC220V±15% 50Hz

　　輸出額定功率：≥7KW

　　輸出額定電流：≥32A

　　過流保護：≤35.2A

　　5.過壓保護≥264Vac

　　6.欠壓保護≤176Vac

　　7.漏電保護動作電流 ≤30mA

　　8.電能表2.0級多功能交流電能表

　　9.工作環境

　　溫度：-20℃～+50℃

　　相對濕度：5%～95%

　　海拔高度：≤1000m

　　10.防護等級：IP54

　　11.壽命：≥10000次

　　12.充電方式：刷卡/APP

　　13.通訊方式：以太網/4G模塊

四、充電設備裝配與調試實訓臺的實訓項目：

　　1. 了解交流充電樁結構原理。

　　2. 了解交流充電樁主要零部件功能。

　　3. 掌握充電樁線束和配件的選用方法。

　　4. 掌握電源線的選配、冷壓接線端子選配和壓接工藝。

　　5. 掌握線束連接正確性的測試方法。

　　6. 掌握充電樁絕緣阻值的測量方法。

　　7. 掌握L線和N線的判別方法。

　　8. 掌握PE接地電阻值測量方法。

　　9. 掌握漏電保護模塊的安裝方法。

　　10. 掌握防雷器模塊的安裝方法。

　　11. 掌握電能表的安裝方法。

　　12. 掌握系統的初始設置方法。

　　13. 掌握充電樁內部保護防護機制和原理。

　　14. 明確交流充電樁裝配調試操作安全注意事項。

　　15. 掌握充電樁裝配調試與維修方法。

　　16. 掌握交流充電樁充電操作和測試過程

五、充電設備裝配與調試實訓臺的基本配置：

　　充電樁樁體，漏電保護開關，交流接觸器、電源板、控制板組件、LED燈板、急停開關、LCD顯示屏、計量電表、刷卡模塊、以太網模塊或4G模塊(選配)以及充電槍等，配套充電樁負載裝置。

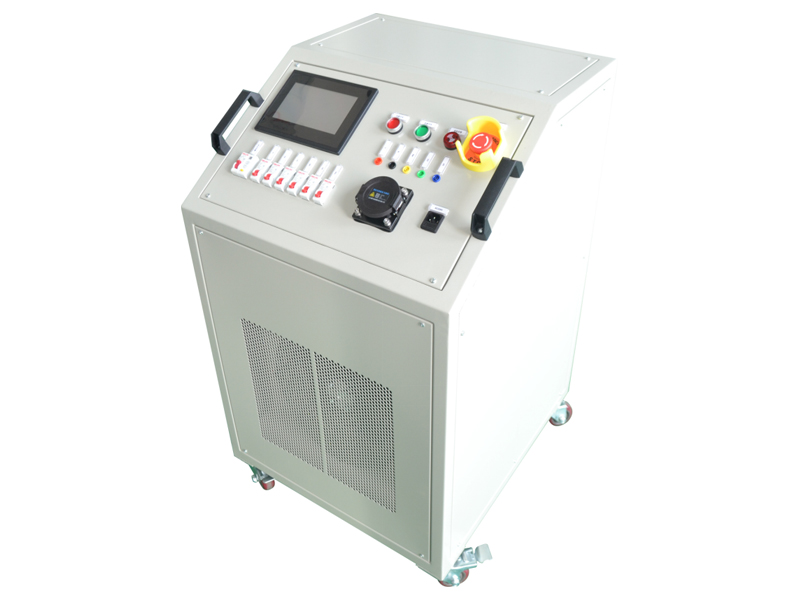

六、充電設備裝配與調試實訓臺的充電樁負載裝置：

　　充電樁負載裝置用于檢測充電設備裝配與調試智能實訓臺的裝配性能是否達到技術要求，檢驗裝配是否正確，能否到達不同等級的充電功率狀態，適用于充電設備裝配與調試智能實訓臺技術操作的各種檢測要求。

　　充電樁負載裝置設備技術參數

　　額定輸入(電壓AC220V)，額定輸入(功率P≥7.5kW; I≥34A)，功率分檔(共 6 檔，可任意組合使用)、使用情況(最小負載檔位為 1A，可實現 1A 到 最大值 之間以 1A 為步進值的分段式連續可調)、負載精度(≤±5 )、顯式方式(顯示電壓、電流、功率等電參數)、工作電源(單相 AC220V/50HZ)、接線方式(充電槍頭可直接插至負載箱使用,槍座安裝面板上)、控制方式(面板手動控制，分檔設定加載使用空氣開關加載)、防護等級(IP20，適合室內使用)、風扇噪音(≤70 分貝)、冷卻方式(強制風冷)、工作方式(可以連續工作)、保護功能(過溫報警 過溫保護 蜂鳴提示等)、機箱構造(尺寸約：寬 600*深 750*高 986mm)、適用環境溫度(-10℃～+50℃)、移動方式(采用載重型萬向腳輪，前后各 2 只，2 只帶鎖)。

七、充電設備裝配與調試實訓臺的技術指標：

　　1.充電設備：額定輸出電壓：AC 220V 50HZ;額定功率：7KW;額定輸入電壓：AC 220V 50HZ;額定輸出電流：AC 32A;設備尺寸：約750*500*1600mm。

　　2.負載箱:功率：7KW;電流：0-32A可調;冷卻方式：強制風冷;工作電源;AC 220V 50HZ;額定輸入電壓：AC 220V 50HZ;設備尺寸;約600*750*960mm.
