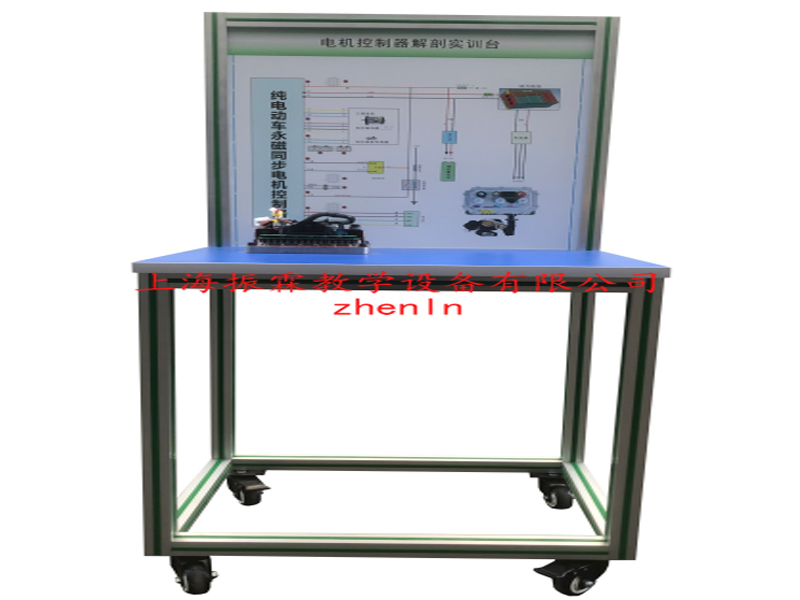

一、電動汽車電機控制器解剖展示臺的產品簡介：

　　選用主流純電動車配套交流變頻電機控制器，型號：MC3528-72V300A，輸入母線電壓50～96VDC，輸出為三相交流電，功率器件為MOSFET大功率管;為陸地方舟，河北御捷等電動車配套;通過解剖，展示現電機控制器內部結構和控制原理。

二、電動汽車電機控制器解剖展示臺的功能特點：

　　1.電機控制器上蓋全透明，內部連線完整，展示各主要零部件和電線連接。

　　2.設備帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

　　3.設備配備結構原理展示面板，展示內部零部件名稱和連接方式、內部結構。

　　4.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

　　5.配套實訓指導書等教學資料，包含工作原理，實訓項目，故障分析等要點說明。

三、電動汽車電機控制器解剖展示臺的技術規格：

　　1.設備外形尺寸：700*500*1500(長*寬*高)

　　2.面板外形尺寸：648*713(長*寬)

　　3.移動腳輪：100*60mm

　　4.工作溫度： -20°～+40°

　　4.電機控制器:MC3528-72V300A

　　電機控制器參數和特點：

　　采用美國TI公司主流DSP作為主控芯片。

　　選用大功率MOSFET管作為功率器件，顯現了低噪音、高效率的能量轉換。

　　采用先進的矢量控制算法，實現控制器對電機轉矩、轉速的精確控制。

　　剎車或者反向能量回饋控制，提升車輛的續駛里程，滿足不同客戶的需求。

　　可選坡路防倒溜功能，提高駕駛的安全性。

　　蜂鳴器提示各種故障，方便檢修。

　　完善的加速器故障、欠壓、過壓、過流、過熱等保護功能，提升了系統的可靠性。

　　CAN總線通訊。

四、電動汽車電機控制器解剖展示臺的實訓(實驗)項目：

　　電機控制器結構與原理認知實訓。

　　電機控制器端子功能認知與檢測實訓。

五、電動汽車電機控制器解剖展示臺的基本配置：

　　電機控制器，可移動臺架(帶原理教學板)。
